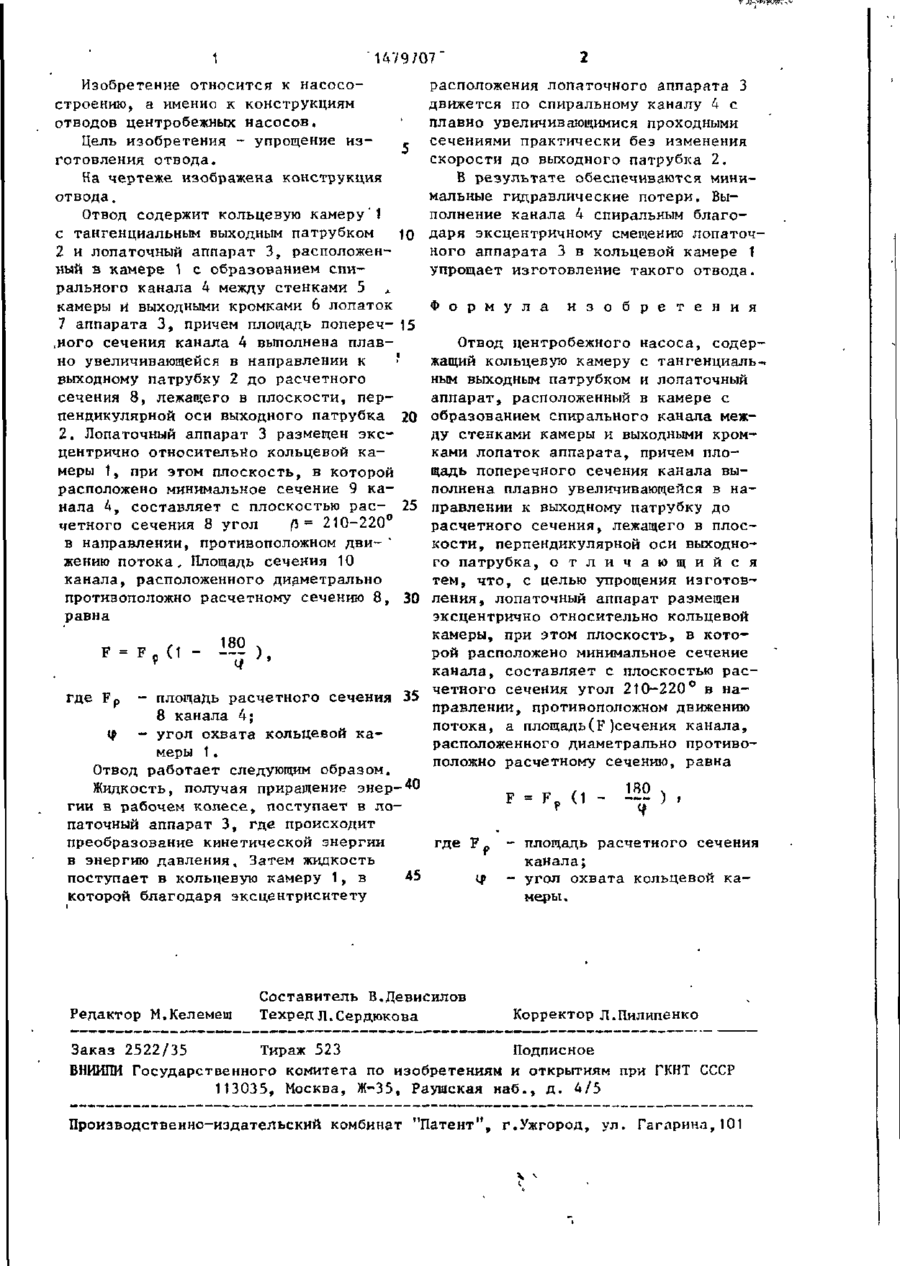

союз совєтсних СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (19) SUn,,14797Q7 А1 (51)4 F 04 D 29/40 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4089262/25-29 (22) 03.06.86 (46) 15.05.89. Бюл. Р 18 (71) Всесоюзный научно-исследовательский институт атомного и энергетического насосостроения (72) А.А.Иванюшин, Е.И.Янкин и О.И.Опаренко (53) 621.671 (088.8) (56) Михайлов А.К. и Малюшенко В.В. Лопастные насосы. М.: Машиностроение, 19/7, с.72. Авторское свидетельство СССР И 1260563, кл. F 04 D 29'40, 1984, (54) ОТВОД ЦЕНТРОБЕЖНОГО НАСОСА (5/) Изобретение относится к насосостроению. Отвод содержит кольцевую камеру 1 с тангенциальным выходным патрубком и лопаточный аппарат 3, эксцентрично расположенный в камере 1, благодаря чему образуется спиральный канал 4 между стенками 5 камеры 1 и выходными кромками лопаток лопаточного аппарата 3. Для того, чтобы проходные сечения канала 4 соответствовали проходным сечениям спиральных отводов, аппарат смещен так, что минимальное сечение 9 канала 4 расположено на угловом расстоянии 210220° от расчетного сечения 8, а сечение 10, диаметрально противоположное расчетному, имеет площадь, рассчитываемую по Формуле, приведенной в описании изобретения. Такое выполнение обеспечивает сочетание лопаточного аппарата и спиральных отводов и простоту изготовления. 1 ил. 220 9 *4 1479/07 Изобретение относится к насосостроению, а именно к конструкциям отводов центробежных насосов. Цель изобретения - упрощение из, готовления отвода. На чертеже изображена конструкция отвода. Отвод содержит кольцевую камеру'1 с тангенциальным выходным патрубком ю 2 и лопаточный аппарат 3, расположенный в камере 1 с образованием спирального канала 4 между стенками 5 камеры и выходными кромками 6 лопаток 7 аппарата 3, причем площадь попереч- 15 ,ного сечения канала 4 выполнена плавно увеличивающейся в направлении к * выходному патрубку 2 до расчетного сечения 8, лежащего в плоскости, перпендикулярной оси выходного патрубка 20 2. Лопаточный аппарат 3 размещен эксцентрично относительно кольцевой камеры 1, при этом плоскость, в которой расположено минимальное сечение 9 канала 4, составляет с плоскостью рас- 25 четного сечения 8 угол (Ь ~ 210-220 в направлении, противоположном движению потока. Площадь сечения 10 канала, расположенного диаметрально противоположно расчетному сечению 8, 30 равна расположения лопаточного аппарата 3 движется по спиральному каналу 4 с плавно увеличивающимися проходными сечениями практически без изменения скорости до выходного патрубка 2. В результате обеспечиваются минимальные гидравлические потери. Выполнение канала 4 спиральным благодаря эксцентричному смещению лопаточного аппарата 3 в кольцевой камере 1 упрощает изготовление такого отвода. Ф о р м у л а и з о б р е т е н и я Отвод центробежного насоса, содержащий кольцевую камеру с тангенциальным выходным патрубком и лопаточный аппарат, расположенный в камере с образованием спирального канала между стенками камеры и выходными кромками лопаток аппарата, причем площадь поперечного сечения канала выполнена плавно увеличивающейся в направлении к выходному патрубку до расчетного сечения, лежащего в плоскости, перпендикулярной оси выходного патрубка, о т л и ч а ю щ и й с я тем, что, с целью упрощения изготовления, лопаточный аппарат размещен эксцентрично относительно кольцевой камеры, при этом плоскость, в которой расположено минимальное сечение F F (1 159 ) канала, составляет с плоскостью расчетного сечения угол 210-220° в нагде F p - площадь расчетного сечения 35 правлении, противоположном движению 8 канала 4; потока, а площадь(F )сечения канала, 1р - угол охвата кольцевой карасположенного диаметрально противомеры 1. положно расчетному сечению, равна Отвод работает следующим образом. Жидкость, получая приращение энер-40 гии в рабочем колесе, поступает в лопаточный аппарат 3, где происходит преобразование кинетической энергии где F - площадь расчетного сечения в энергию давления. Затем жидкость канала; поступает в кольцевую камеру 1, в 45 Ч - угол охвата кольцевой ка> которой благодаря эксцентриситету меры. Редактор М.Келемеш Составитель В.Девисилов Техред л.Сердюкова Корректор Л.Пилипенко Заказ 2522/35 Тираж 523 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
