Система для утворення вакуума

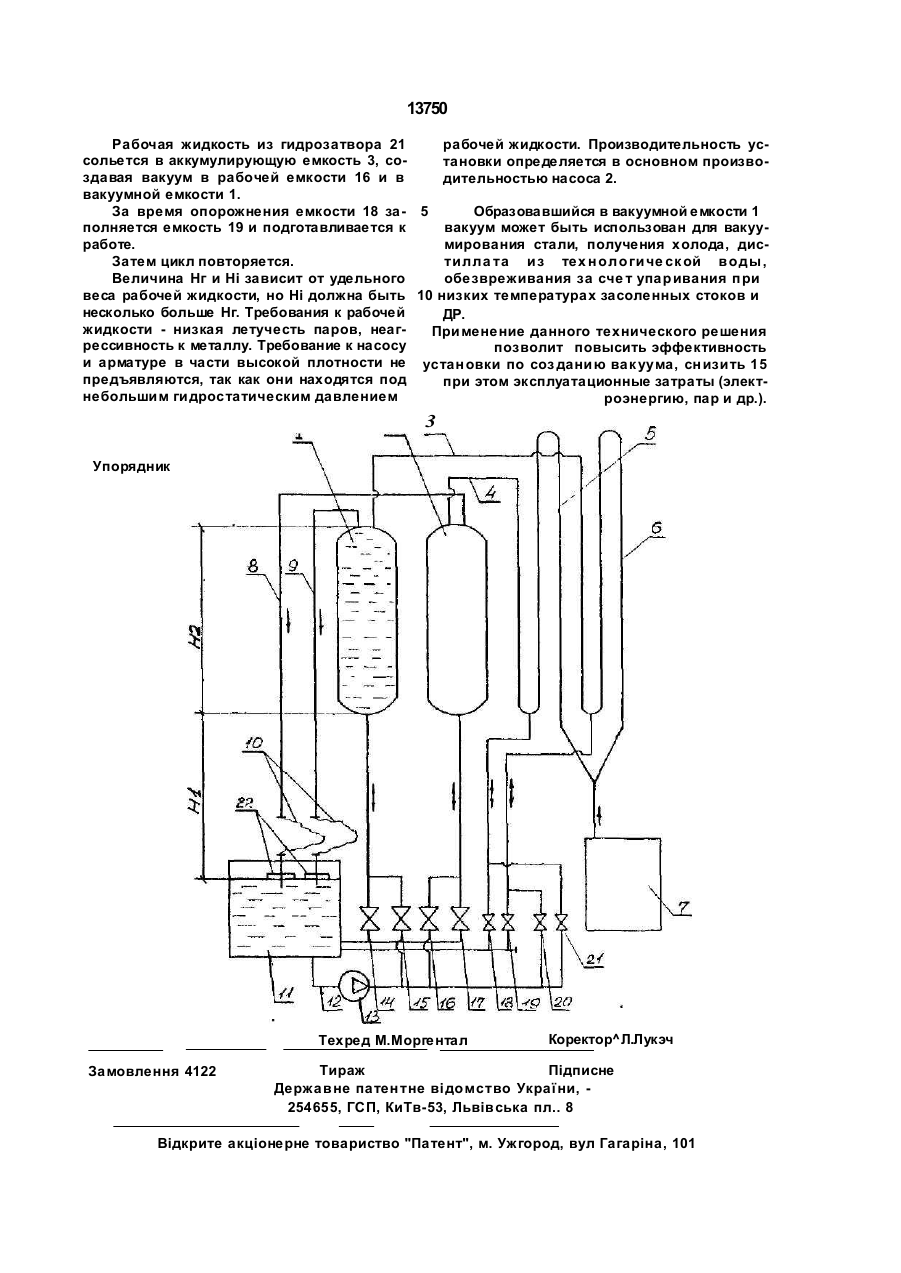

Система для создания вакуума, содержащая вакуумную емкость, насос, дополнительную емкость, трубопроводы и арматуру, о т л и ч а ю щ а я с я тем, что она снабжена рабочими емкостями и последовательно за каждой из них установленными по одному гидрозатворами, соединяющими параллельно вакуумную емкость с дополнительной емкостью, выполненной аккумулирующей и соединенной с насосом. Изобретение относится к вакуумной технике, в частности, к насосным вакуумным установкам. Цель изобретения - повышение эффективности установки за счет повышения величины создаваемого вакуума. На чертеже представлена схема предложенной системы. Система для создания вакуума содержит вакуумную емкость 1, насос 2, дополнительную емкость 3, трубопроводы 4-9, и арматуру (вентили) 10-17. Кроме того, она снабжена рабочими емкостями 18 и 19 и последовательно за каждой из них установленными гидрозатворами 20 и 21, которые параллельно соединяют вакуумную емкость 1 с дополнительной емкостью 3, выполненной аккумулирующей и соединенной с насосом 2. Работает предложенная система следующим образом. Рабочие емкости 18 и 19 насосом 2 через вентили 14 и 15 попеременно заполня ются рабочей жидкостью. Для заполнения емкости 18 предварительно через вентиль 1 (вентиль 11 закрыт) заполняется гидрозатвор 20, затем открывается задвижка 15 (задвижка 14 закрыта), рабочая жидкость заполняет емкость 18, вытесняя через трубопровод 9 среду, находящуюся в ней. Трубопроводы 8, 9 выполнены под уровень рабочей жидкости в аккумулирующей емкости 3 и устроены в виде плавающих всасов через гибкие шланги 7. Аналогично осуществляется заполнение емкости 19.. После полного заполнения емкости 18 начинается процесс образования вакуума. Задвижка 15 закрывается, открывается задвижка 14 и рабочая жидкость сливается из емкости 18 в аккумулирующую емкость 3, создавая в ней вакуум. Для подключения образовавшегося вакуума и вакуумной емкости 1 (потребителю вакуума) нужно закрыть вентиль 12 и открыть вентиль 13. С> со VI ело О 13750 Рабочая жидкость из гидрозатвора 21 рабочей жидкости. Производительность уссольется в аккумулирующую емкость 3, сотановки определяется в основном произвоздавая вакуум в рабочей емкости 16 и в дительностью насоса 2. вакуумной емкости 1. За время опорожнения емкости 18 за- 5 Образовавшийся в вакуумной емкости 1 полняется емкость 19 и подготавливается к вакуум может быть использован для вакууработе. мирования стали, получения холода, дисЗатем цикл повторяется. тилла та из тех нологиче ск ой воды, Величина Нг и Hi зависит от удельного обезвреживания за сче т упаривания при веса рабочей жидкости, но Ні должна быть 10 низких температурах засоленных стоков и несколько больше Нг. Требования к рабочей ДР. жидкости - низкая летучесть паров, неагПрименение данного технического решения рессивность к металлу. Требование к насосу позволит повысить эффективность и арматуре в части высокой плотности не установки по соз данию вак уума, снизить 15 предъявляются, так как они находятся под при этом эксплуатационные затраты (электнебольшим гидростатическим давлением роэнергию, пар и др.). 3 Упорядник Техред М.Моргентал Замовлення 4122 Коректор^Л.Лукэч Тираж Підписне Державне патентне ві домство Украї ни, 254655, ГСП, КиТв-53, Львівська пл.. 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул Гагаріна, 101
