Спосіб безперервного литва алюмінію та його сплавів

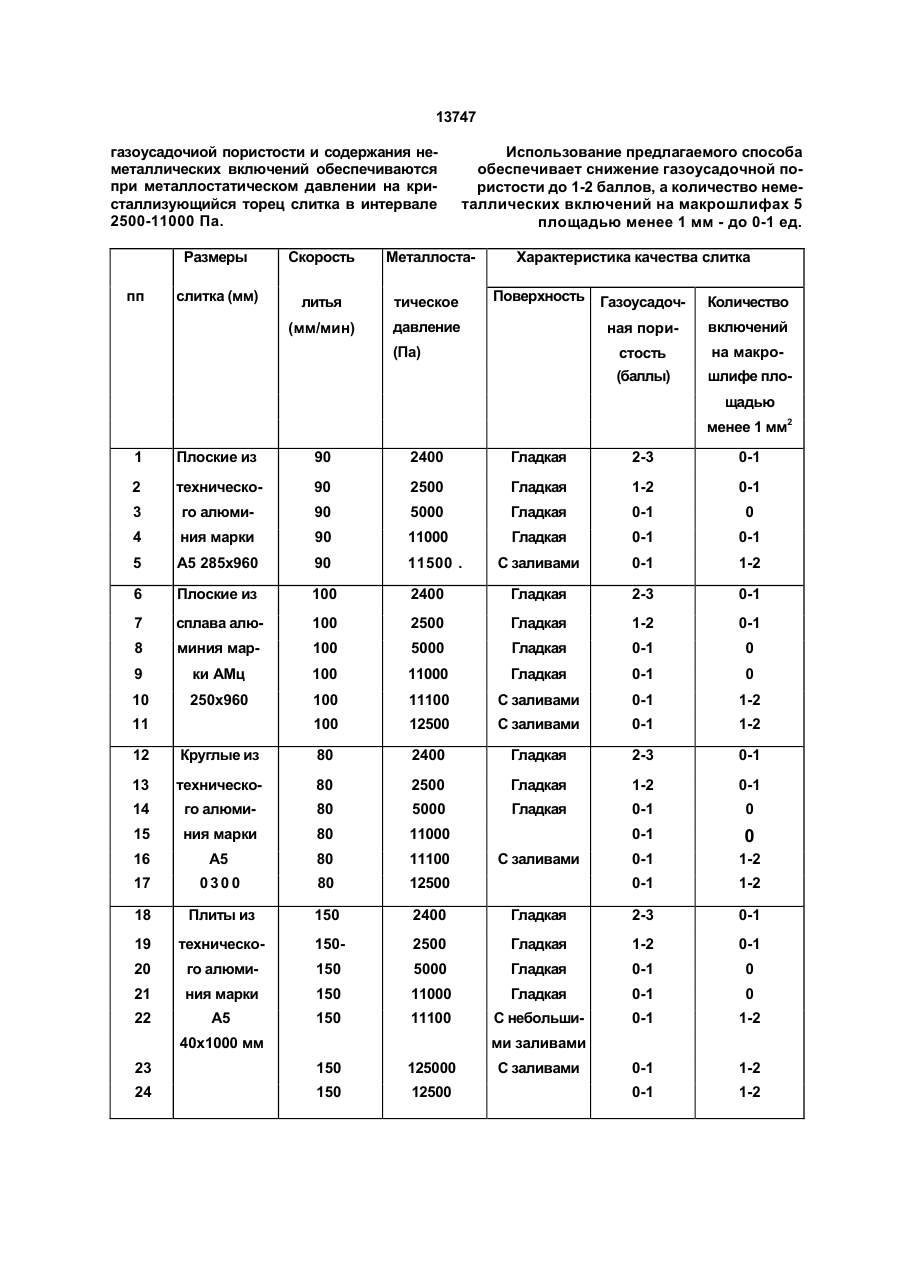

Способ непрерывного литья алюминия и его сплавов, включающий подачу жидкого металла из металлоприемника в кристаллизатор, формирование слитка под металлостатическим давлением жидкого металла на кристаллизующийся торец слитка и вытягивание слитка с переменной скоростью вверх, о т л и ч а ю щ и й с я тем, что металлостатическое давление жидкого металла на кристаллизующийся торец устанавливают равным 2500... 110000 Па. С > а затем по металлопроводу подается в кристаллизатор снизу. Затвердевший слиток с определенной скоростью вытягивается вверх. Уровень жидкого металла в металлоприемнйке в процессе литья поддерживается выше уровня нижнего торца кристаллизующегося слитка и в процессе непрерывного литья создается металлостатическое давление на кристаллизующийся расплав, чтб позволяет получать слитки с минимальной газоусадочной пористостью. Подвод жидкого металла снизу и наличие жидкого металла под кристаллизующимся торцом слитка обеспечивает гравитационную очистку расплава от неметаллических включений. Результаты опробования способа приведены в таблице. Из данных таблицы следует, что при литье слитков и плит из технического алюминия и сплава АМц минимальные значения СО о 13747 газоусадочиой пористости и содержания неметаллических включений обеспечиваются при металлостатическом давлении на кристаллизующийся торец слитка в интервале 2500-11000 Па. Использование предлагаемого способа обеспечивает снижение газоусадочной пористости до 1-2 баллов, а количество неметаллических включений на макрошлифах 5 площадью менее 1 мм - до 0-1 ед. Размеры Металлоста слитка (мм) литья тическое (мм/мин) пп Скорость Характеристика качества слитка давление Поверхность Газоусадоч Количество ная пористость (баллы) (Па) включений на макрошлифе площадью менее 1 мм2 1 Плоские из 90 2400 Гладкая 2-3 0-1 2 техническо 90 2500 Гладкая 1-2 0-1 3 го алюми 90 5000 Гладкая 0-1 0 4 ния марки 90 11000 Гладкая 0-1 0-1 5 А5 285x960 90 11500 . С заливами 0-1 1-2 6 Плоские из 100 2400 Гладкая 2-3 0-1 7 сплава алю 100 2500 Гладкая 1-2 0-1 8 миния мар 100 5000 Гладкая 0-1 0 9 ки АМц 100 11000 Гладкая 0-1 0 10 250x960 100 11100 С заливами 0-1 1-2 100 12500 С заливами 0-1 1-2 11 12 Круглые из 80 2400 Гладкая 2-3 0-1 13 техническо 80 2500 Гладкая 1-2 0-1 14 го алюми 80 5000 Гладкая 0-1 0 15 ния марки 80 11000 16 А5 80 11100 17 0300 80 12500 18 Плиты из 150 2400 19 техническо 150 20 го алюми 21 22 0-1 0 0-1 1-2 0-1 1-2 Гладкая 2-3 0-1 2500 Гладкая 1-2 0-1 150 5000 Гладкая 0-1 0 ния марки 150 11000 Гладкая 0-1 0 А5 150 11100 С небольши 0-1 1-2 0-1 1-2 0-1 1-2 40x1000 мм С заливами ми заливами 23 150 125000 24 150 12500 С заливами 13747 Упорядник Замовлення '4121 Техред М.Моргентал Коректор М. Куль Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, Киів-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
