Гідравлічна система протруювача насіння

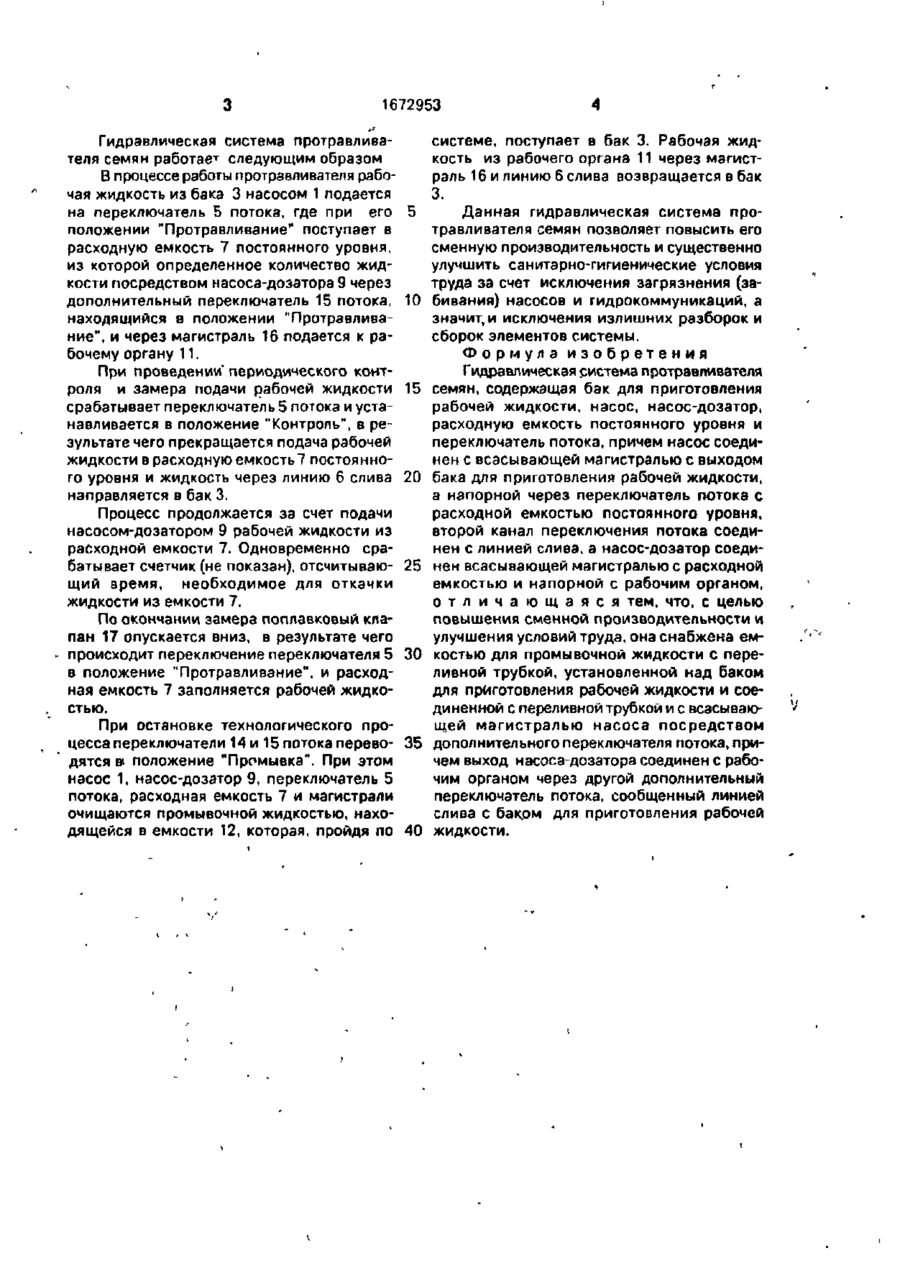

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 09) (51)5 о., 1672953 А1 А 01 С 1/08 ГОСУДАРСТВЕЖЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4733789/15 (22)30.08.89 (46)30.08.91. Бюл. Г* 32 (71) Головное специализированное констру кто рек о-технологии ее ко в бюро сельхоэхиммаш (72)Б.М.Кремпович, В.С.Будько. И.И.Сушко, Н.И.Васильев, Л.И.Рывак, Я.С.Грева и А. В. Щеп на (53)631.25(088.8) (56) Авторское свидетельство СССР № 1347884. кл. А 01 С 1/08, 1985. (54) ГИДРАВЛИЧЕСКАЯ СИСТЕМА ПРОТРАВЛИВАТЕЛЯ СЕМЯН (57) Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для обработки семян. Цель изобретения - повышение сменной производительности и улучшение условий труда. Гидравлическая система содержит насос 1, всасывающая магистраль 2 которого соединена с баком (Б) 3 для приготовления рабочей жидкости. Напорная магистраль 4 насоса 1 через переключатель 5 потока, связанный посредством линии 6 слива с Б 3, соединена с расходной емкостью (Е) 7 постоянного уровня. Е 7 сообщена с линией 6 и всасывающей магистралью 8 насоса-дозатора (НД) 9. Напорная магистраль 10 ИД 9 соединена с рабочим органом 11. Над Б 3 установлена Е 12 для промывочной жидкости с переливной трубкой 13, расположенной внутри нее и соединенной с Б 3. Е 12, соединена с Б 3 и всасывающей магистралью 2 насоса 1 через дополнительный переключатель 14 потока. В напорной магистрали 10 НД 9 установлен дополнительный переключатель 16 потока, сообщенный при помощи линии 6 слива с Б 3. 1 ил. Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для обработки семян. Цель изобретения - повышение сменной производительности и улучшение условий труда. На чертеже схематически представлена гидравлическая система протравливателя семян. Гидравлическая системе содержит насос 1, всасывающая магистраль 2 которого соединена с баком 3 для приготовления рабочей жидкости. Напорная магистраль 4 насоса 1 через переключатель 5 потока, выполнен* ный в виде электромагнитного клапана и сея-' занный посредством линии б слива с баком 3, соединена с расходной емкостью 7 постоянного уровня. Расходная емкость 7 сообщена с линией 6 слива и всасывающей магистралью 8 насоса-дозатора 9. напорная магистраль 10 которого соединена с рабочим органом 11. Над баком 3 установлена емкость 12 для промывочной жидкости с переливной трубкой 13г расположенной внутри нее и соединенной с баком 3 для приготовления рабочей жидкости Емкость 12 соединена с баком 3 и всасывающей магистралью 2 насоса 1 через дополнительный переключатель 14 потока. В напорной магистрали 10 насоса-дозатора 9 установлен дополни' тельный переключатель 15 потока, выполненный в виде четырехходового крана и сообщенный при помощи линии 6 слива с баком 3, а через магистраль 16 с рабочим органом 11. Внутри расходной емкости 7 установлен поплавковый клапан 17. ел 1672953 Гидравлическая система протравливателя семян работав1" следующим образом В процессе работы протравливателя рабочая жидкость из бака 3 насосом 1 подается на переключатель 5 потока, где при его 5 положении "Протравливание" поступает в расходную емкость 7 постоянного уровня, из которой определенное количество жидкости посредством насоса-дозатора 9 через дополнительный переключатель 15 потока, 10 находящийся в положении "Протравливание", и через магистраль 16 подается к рабочему органу 11. При проведении* периодического контроля и замера подачи рабочей жидкости 15 срабатывает переключатель 5 потока и устанавливается в положение "Контроль", в результате чего прекращается подача рабочей жидкости врасходнуюемкость7 постоянного уровня и жидкость через линию 6 слива 20 направляется в бак 3. Процесс продолжается за счет подачи насосом-дозатором 9 рабочей жидкости из расходной емкости 7. Одновременно срабатывает счетчик (не показан), отсчитываю- 25 щий время, необходимое для откачки жидкости из емкости 7. По окончании замера поплавковый клапан 17 опускается вниз, в результате чего происходит переключение переключателя 5 30 в положение "Протравливание", и расходная емкость 7 заполняется рабочей жидкостью. При остановке технологического процесса переключатели 14 и 15 потока перево- 35 дятся в положение "Промывка". При этом насос 1, насос-дозатор 9, переключатель 5 потока, расходная емкость 7 и магистрали очищаются промывочной жидкостью, находящейся в емкости 12, которая, пройдя по 40 системе, поступает в бак 3. Рабочая жидкость из рабочего органа 11 через магистраль 16 и линию 6 слива возвращается в бак 3. Данная гидравлическая система протравливателя семян позволяет повысить его сменную производительность и существенно улучшить санитарно-гигиенические условия труда за счет исключения загрязнения (забивания) насосов и гидрокоммуникаций, а значит, и исключения излишних разборок и сборок элементов системы. Формула изобретения Гидравлическая система протравливателя семян, содержащая бак для приготовления рабочей жидкости, насос, насос-дозатор, расходную емкость постоянного уровня и переключатель потока, причем насос соединен с всасывающей магистралью с выходом бака для приготовления рабочей жидкости, а напорной через переключатель потока с расходной емкостью постоянного уровня, второй канал переключения потока соединен с линией слива, а насос-дозатор соединен всасывающей магистралью с расходной емкостью и напорной с рабочим органом, о т л и ч а ю щ а я с я тем, что, с целью повышения сменной производительности и улучшения условий труда, она снабжена емкостью для промывочной жидкости с переливной трубкой, установленной над баком для приготовления рабочей жидкости и соединенной с переливной трубкой и с всасывающей магистралью насоса посредством дополнительного переключателя потока, причем выход насоса-дозатора соединен с рабочим органом через другой дополнительный переключатель потока, сообщенный линией слива с баком для приготовления рабочей жидкости. 1672953 11 Редактор Н. Цалихина Составитель Е. Карев Техред М.Моргентал Корректор Н. Король Заказ 2864 Тираж 416 , Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101
