Циклічна фрикційна передача

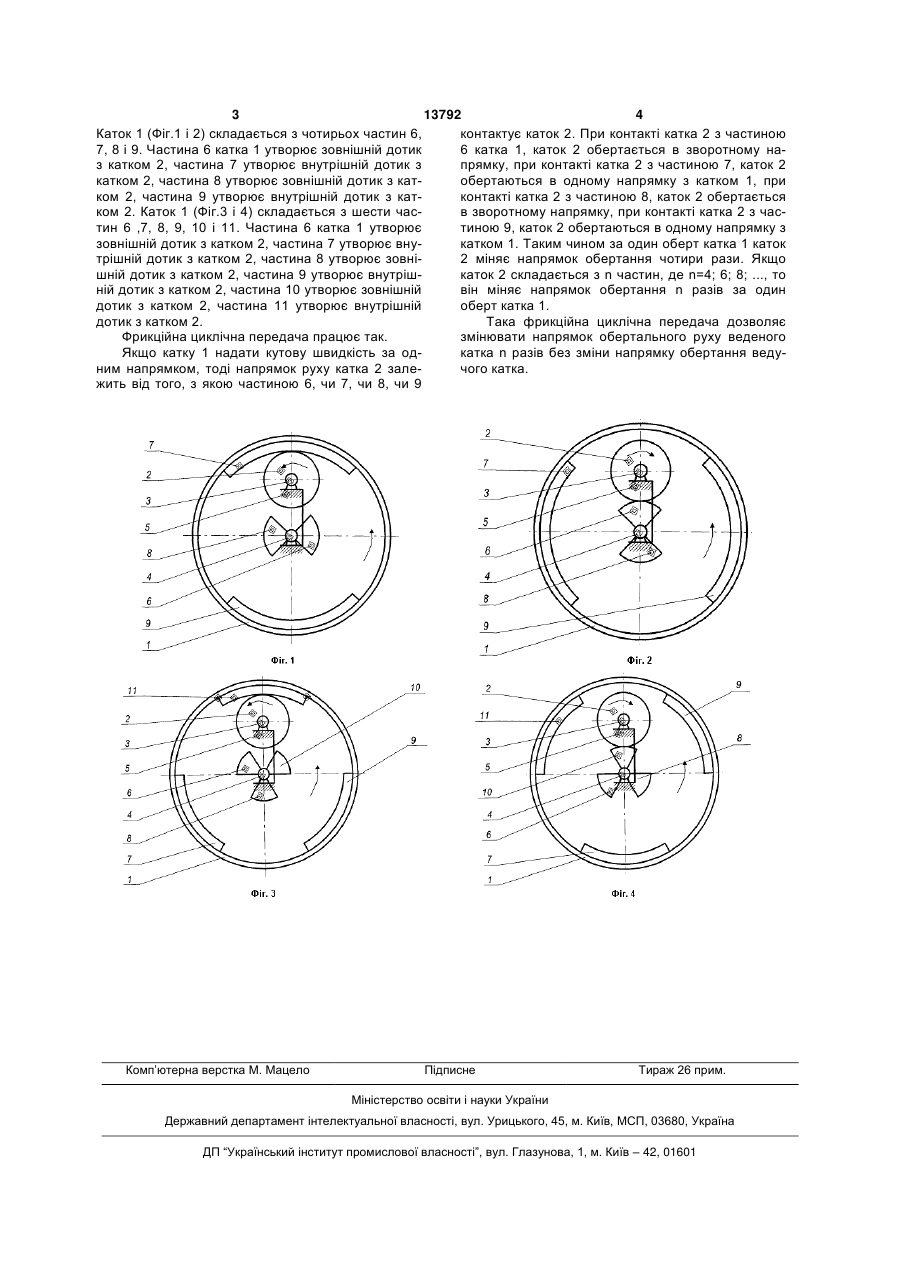

Циклічна фрикційна передача, що містить два котки, яка відрізняється тим, що один коток виконаний із n частин, де n=4; 6; 8; ..., так, що одна його частина утворює з другим котком передачу з зовнішнім дотиком, друга частина утворює передачу з внутрішнім дотиком, третя частина утворює передачу з зовнішнім дотиком, ..., а n-на частина утворює передачу з внутрішнім дотиком з другим котком. (19) (21) u200510209 (22) 31.10.2005 (24) 17.04.2006 (46) 17.04.2006, Бюл. № 4, 2006 р. (72) Стрілець Володимир Миколайович, Стрілець Олег Романович (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ 3 13792 4 Каток 1 (Фіг.1 і 2) складається з чотирьох частин 6, контактує каток 2. При контакті катка 2 з частиною 7, 8 і 9. Частина 6 катка 1 утворює зовнішній дотик 6 катка 1, каток 2 обертається в зворотному наз катком 2, частина 7 утворює внутрішній дотик з прямку, при контакті катка 2 з частиною 7, каток 2 катком 2, частина 8 утворює зовнішній дотик з катобертаються в одному напрямку з катком 1, при ком 2, частина 9 утворює внутрішній дотик з катконтакті катка 2 з частиною 8, каток 2 обертається ком 2. Каток 1 (Фіг.3 і 4) складається з шести часв зворотному напрямку, при контакті катка 2 з частин 6 ,7, 8, 9, 10 і 11. Частина 6 катка 1 утворює тиною 9, каток 2 обертаються в одному напрямку з зовнішній дотик з катком 2, частина 7 утворює внукатком 1. Таким чином за один оберт катка 1 каток трішній дотик з катком 2, частина 8 утворює зовні2 міняє напрямок обертання чотири рази. Якщо шній дотик з катком 2, частина 9 утворює внутрішкаток 2 складається з n частин, де n=4; 6; 8; ..., то ній дотик з катком 2, частина 10 утворює зовнішній він міняє напрямок обертання n разів за один дотик з катком 2, частина 11 утворює внутрішній оберт катка 1. дотик з катком 2. Така фрикційна циклічна передача дозволяє Фрикційна циклічна передача працює так. змінювати напрямок обертального руху веденого Якщо катку 1 надати кутову швидкість за одкатка n разів без зміни напрямку обертання ведуним напрямком, тоді напрямок руху катка 2 залечого катка. жить від того, з якою частиною 6, чи 7, чи 8, чи 9 Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
