Формула / Реферат

Стенд реєстрації зусиль різання, що містить раму, різцетримач, вертикальні і горизонтальні тяги, які з'єднують різцетримач з тензочутливими елементами, виготовленими у вигляді балочок, на кожній з яких закріплено тензометричний датчик (тензобалочка), включений в плечі тензометричних мостів, з'єднаних з реєструючою апаратурою, різець, виготовлений збірним з провушини, двох тензобалочок, металевої пластинки, що виконує роль лобової грані різця, двох металевих пластин, які охоплюють лобову грань, який відрізняється тим, що для розширення можливостей стенда реєстрації зусиль різання при моделюванні взаємодії ріжучого органа з ґрунтом за рахунок забезпечення можливості окремо вимірювати дотичну складову сили різання, що діє в області лобової грані, дотичну складову сили різання, що діє в області бокових зрізів та дотичну складову сили різання, що діє на передню ріжучу кромку різця, до останнього прикріплено третю тензобалочку з закріпленою на ній тильною стороною металевою пластиною таким чином, що її фронтальна сторона розташована під лобовою гранню.

Текст

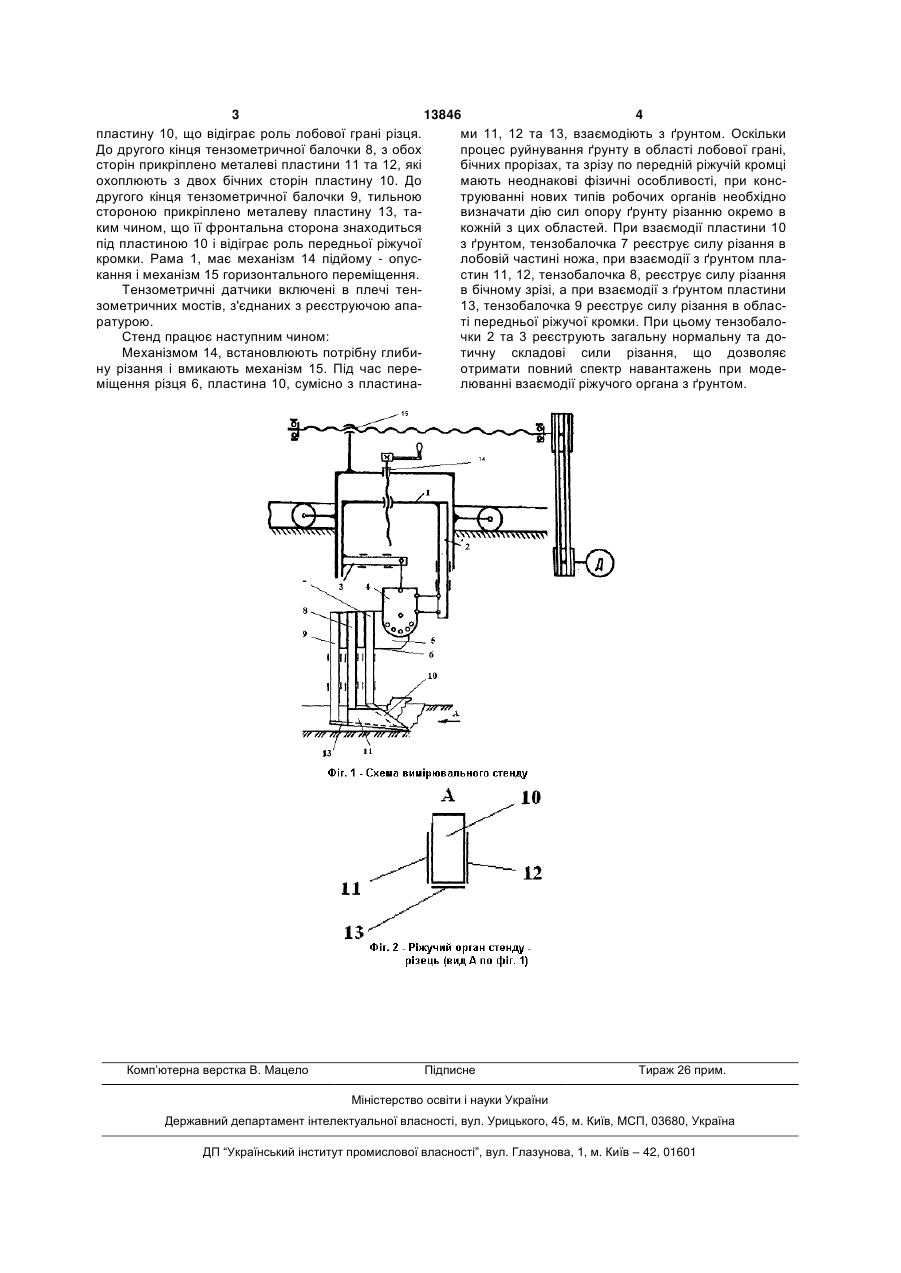

Стенд реєстрації зусиль різання, що містить раму, різцетримач, вертикальні і горизонтальні тяги, які з'єднують різцетримач з тензочутливими елементами, виготовленими у вигляді балочок, на кожній з яких закріплено тензометричний датчик (тензобалочка), включений в плечі тензометричних мостів, з'єднаних з реєструючою апаратурою, різець, виготовлений збірним з провушини, двох 3 13846 4 пластину 10, що відіграє роль лобової грані різця. ми 11, 12 та 13, взаємодіють з ґрунтом. Оскільки До другого кінця тензометричної балочки 8, з обох процес руйнування ґрунту в області лобової грані, сторін прикріплено металеві пластини 11 та 12, які бічних прорізах, та зрізу по передній ріжучій кромці охоплюють з двох бічних сторін пластину 10. До мають неоднакові фізичні особливості, при консдругого кінця тензометричної балочки 9, тильною труюванні нових типів робочих органів необхідно стороною прикріплено металеву пластину 13, тавизначати дію сил опору ґрунту різанню окремо в ким чином, що її фронтальна сторона знаходиться кожній з цих областей. При взаємодії пластини 10 під пластиною 10 і відіграє роль передньої ріжучої з ґрунтом, тензобалочка 7 реєструє силу різання в кромки. Рама 1, має механізм 14 підйому - опуслобовій частині ножа, при взаємодії з ґрунтом плакання і механізм 15 горизонтального переміщення. стин 11, 12, тензобалочка 8, реєструє силу різання Тензометричні датчики включені в плечі тенв бічному зрізі, а при взаємодії з ґрунтом пластини зометричних мостів, з'єднаних з реєструючою апа13, тензобалочка 9 реєструє силу різання в обласратурою. ті передньої ріжучої кромки. При цьому тензобалоСтенд працює наступним чином: чки 2 та 3 реєструють загальну нормальну та доМеханізмом 14, встановлюють потрібну глибитичну складові сили різання, що дозволяє ну різання і вмикають механізм 15. Під час переотримати повний спектр навантажень при модеміщення різця 6, пластина 10, сумісно з пластиналюванні взаємодії ріжучого органа з ґрунтом. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Stand for measuring cutter load

Автори англійською

Pelevin Leonid Yevhenovych, Prystailo Mykola Oleksiiovych

Назва патенту російською

Стенд для измерения усилия резания

Автори російською

Пелевин Леонид Евгеньевич, Пристайло Николай Алексеевич

МПК / Мітки

МПК: G01N 3/58, G01L 5/16

Мітки: різання, стенд, зусиль, реєстрації
