Стенд реєстрації зусиль різання

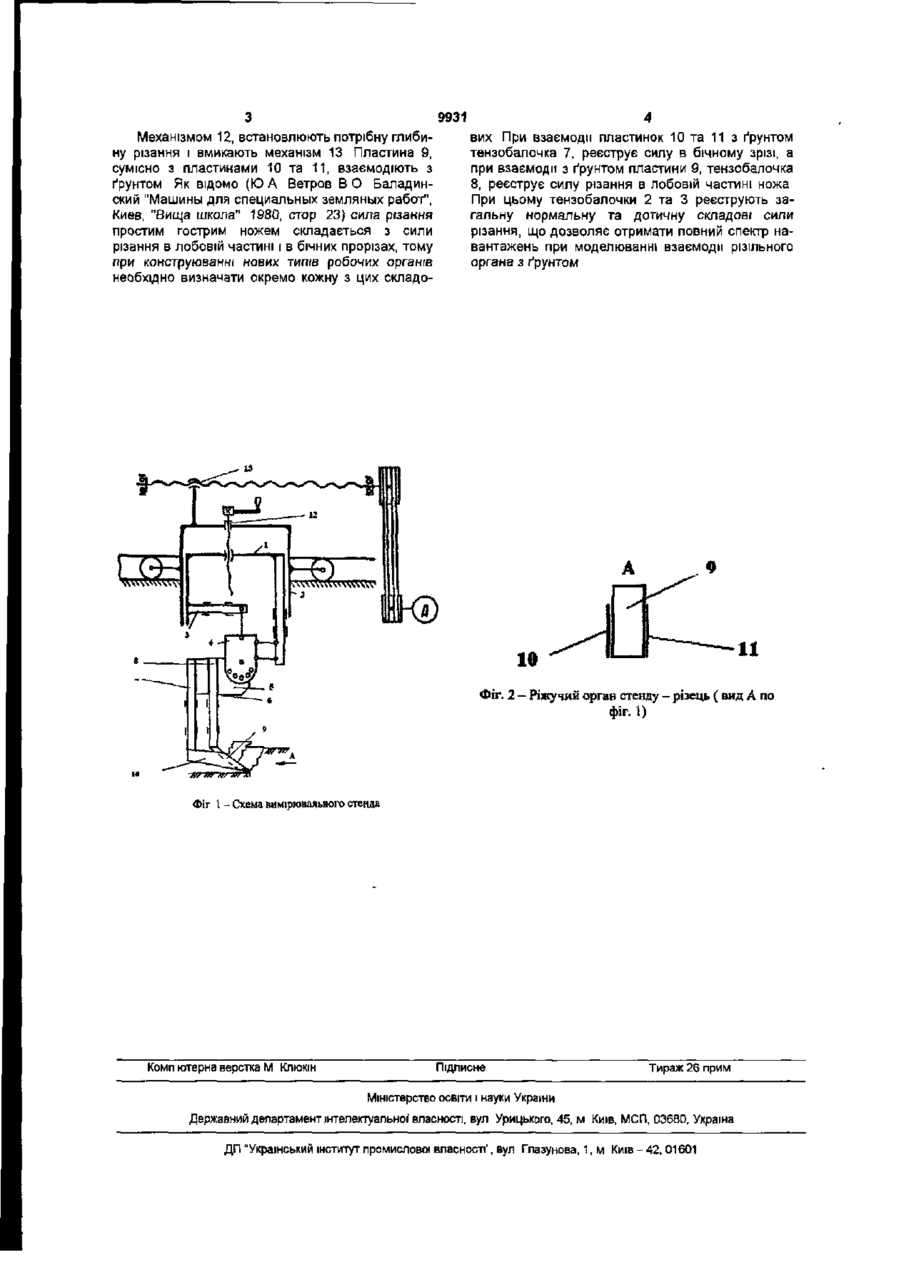

УКРАЇНА (19) UA (11,9931 (із, U (5i)7G01L1/22 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) СТЕНД РЕЄСТРАЦІЇ ЗУСИЛЬ РІЗАННЯ 1 (21)U200503974 {22, 26 04 2005 (24, 17 10 2005 (46, 17 10 2005, Бюл № 10, 2005 р (72) Пелевін Леонід Євгенійович, Пристайло Микола Олексійович, Пристайло Тарас Юрійович (73, Науково-дослідний інститут будівельнодорожньої і інженерної техніки {57, Стенд для реєстрації зусиль різання ґрунтів містить раму, різцеутримувач з різцем і тензочутливими елементами, вертикальні і горизонтальні тяги, з'єднуючі різцеутримувач з тензочутливими елементами виготовленими у вигляді балочок, на кожній з яких закріплено тензометричний датчик, включений в плечі тензометричних мостів, з'єднаних з реєструвальною апаратурою, який відрізняється тим, що для розширення можливостей стенда реєстрації зусиль різання при моделюванні взаємодії різального органа з ґрунтом, за рахунок забезпечення можливості окремо вимірювати дотичну складову сили різання, що діє в області лобової грані та дотичну складову сили різання, що діє в області бокових зрізів різця, останній виготовлений збірним і має закріплену в різцеутримувачі провушину, до якої закріплено дві тензобалочки, на одній з яких закріплена металева пластинка, що виконує роль лобової грані різця, а до іншої тензобалочки по боках прикріплено дві металеві пластини, які охоплюють лобову грань Корисна модель відноситься до пристроїв для вимірювання зусиль різання ґрунтів робочими органами землерийних машин Відомий стенд для вимірювання опору ґрунту різанню, включаючий раму, різцеутримувач з різцем та тензочутливі елементи, вертикальні і горизонтальні тяги з'єднуючі різцеутримувач з тензочутливими елементами, які виконані в вигляді балочок на кожній з яких закріплені тензометричні датчики, включені в плечі тензометричних мостів з'єднаних з реєструвальним пристроєм [Авторське свідоцтво СССР №334494] Найбільш близьким є стенд для визначення зусиль різання ґрунтів [Авторське свідоцтво СССР №1460629] що має різець виготовлений з змінних пластин, що прикріплені до тензометричних балочок Недолікам даного рішення є те, що це не дозволяє реєструвати зусилля на бічних гранях різільного органу Мета корисної моделі - Розширення можливостей стенда реєстрації зусиль різання при моделюванні взаємодії різільного органа з ґрунтом Стенд для вимірювання зусиль різання ґрунту, що заявляється має в собі суттєві зміни оскільки нові ознаки не співпадають з ознаками відомих вже раніше А саме стенд має спеціальну конструкцію, що дозволяє окремо вимірювати дотичну складову сили різання, що діє в області лобової грані та дотичну складову сили різання, що діє в області бокових зрізів, поряд з вимірюванням загальної нормальної та загальної дотичної складових Даний стенд може використовуватись у тих випадках коли потрібно дослідити дію сил в області бокових граней, тобто силу, що виникає при боковому зрізі На Фіг 1 зображено схему вимірювального стенда (вид з боку) на фіг 2 зображено різільний орган стенду - різець (вид А по фіг 1) Стенд складається з рами 1 на якій через тензометричні балочки 2 і 3 закріплено утримувача 4 в якому встановлено за допомогою провушини 5 різець 6 До провушини 5 закріплено вертикальні тензометричні балочки 7 і 8 До другого кінця тензометричної балочки 8, прикріплено металеву пластину 9, що виконує роль лобової грані різця До другого кінця тензометричної балочки 7, з обох сторін прикріплено металеві пластини Ю т а 11, які охоплюють з двох бічних сторін пластину 9 Рама 1, має механізм 12 підйому - опускання і механізм 13 горизонтального переміщення Тензометричні датчики включені в плечі тензометричних мостів, з'єднаних з реєструвальною апаратурою Стенд працює наступним чином СО О) 9931 Механізмом 12, встановлюють потрібну глибину різання і вмикають механізм 13 Пластина 9, сумісно з пластинами 10 та 11, взаємодіють з ґрунтом Як відомо (Ю А Ветров В О Баладинский "Машины для специальных земляных работ", Киев, "Вища школа" 1980, стар 23) сила різання простим гострим ножем складається з сили різання в лобовій частині і в бічних прорізах, тому при конструюванні нових типів робочих органів необхідно визначати окремо кожну з цих складо вих При взаємодії пластинок 10 та 11 з ґрунтом тензобалочка 7, реєструє силу в бічному зрізі, а при взаємодії з ґрунтом пластини 9, тензобалочка 8, реєструє силу різання в лобовій частині ножа При цьому тензобалочки 2 та 3 реєструють загальну нормальну та дотичну складові сили різання, що дозволяє отримати повний спектр навантажень при моделюванні взаємодії різільного органа з ґрунтом 10 Фіг. 2 - Ріжучий орган стенду - різець ( вид А по фіг, 1) Фіг 1 - Схема вимірювального стенда Комп ютерна верстка М Кпюкін Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Киш, МСП, 03680, Україна ДП "Український інститут промислової власності', вул Глазунова, 1, м Київ - 42, 01601
