Пристрій для закупорювання бутлів

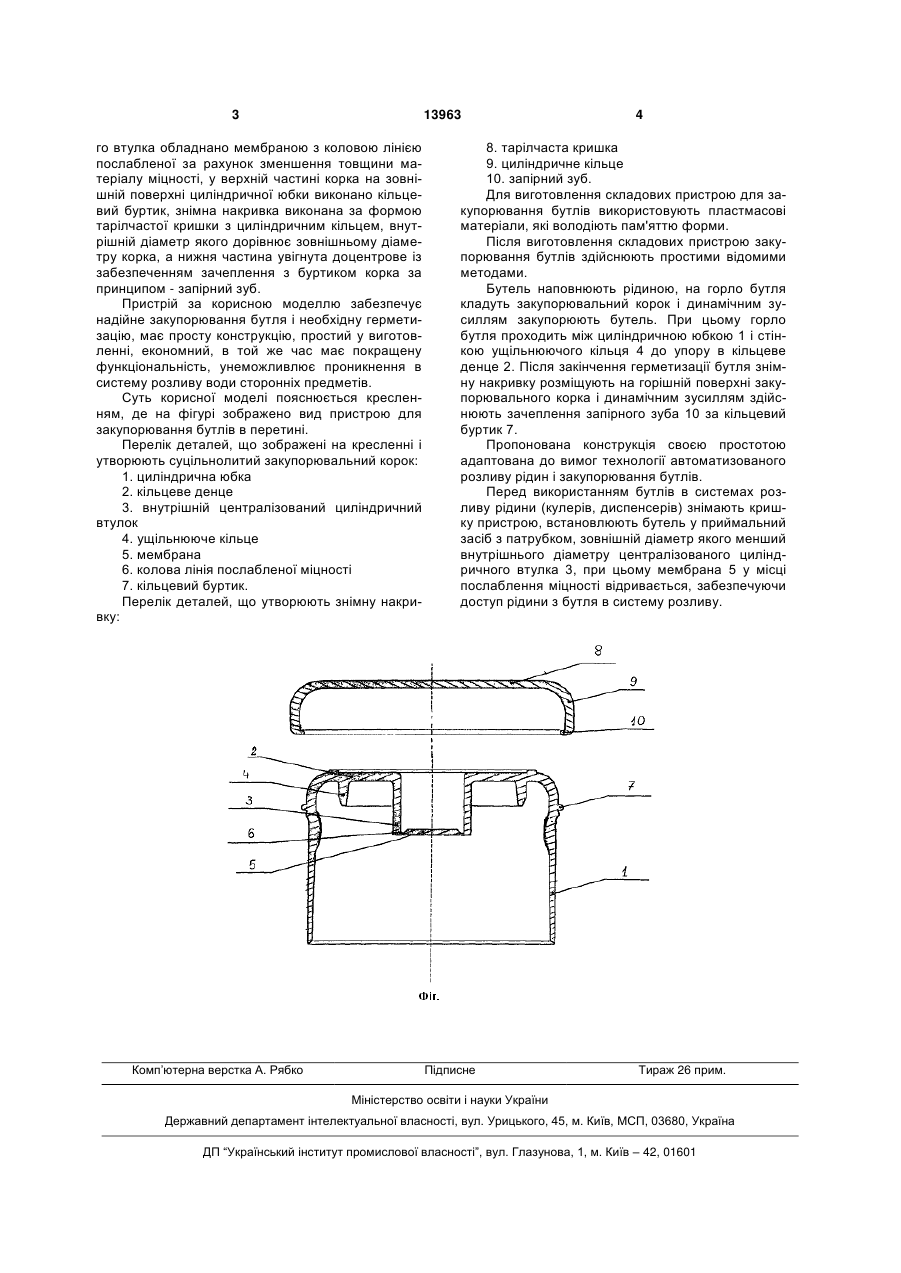

Пристрій для закупорювання бутлів, який містить суцільнолитий закупорювальний корок, утворений циліндричною юбкою, внутрішній діаметр якої дорівнює зовнішньому діаметру горла бутля, кільцевим денцем і внутрішньою централізованою циліндричною втулкою, та знімну накривку, який відрізняється тим, що на внутрішній поверхні денця виконане концентричне ущільнююче кільце 3 13963 го втулка обладнано мембраною з коловою лінією послабленої за рахунок зменшення товщини матеріалу міцності, у верхній частині корка на зовнішній поверхні циліндричної юбки виконано кільцевий буртик, знімна накривка виконана за формою тарілчастої кришки з циліндричним кільцем, внутрішній діаметр якого дорівнює зовнішньому діаметру корка, а нижня частина увігнута доцентрове із забезпеченням зачеплення з буртиком корка за принципом - запірний зуб. Пристрій за корисною моделлю забезпечує надійне закупорювання бутля і необхідну герметизацію, має просту конструкцію, простий у виготовленні, економний, в той же час має покращену функціональність, унеможливлює проникнення в систему розливу води сторонніх предметів. Суть корисної моделі пояснюється кресленням, де на фігурі зображено вид пристрою для закупорювання бутлів в перетині. Перелік деталей, що зображені на кресленні і утворюють суцільнолитий закупорювальний корок: 1. циліндрична юбка 2. кільцеве денце 3. внутрішній централізований циліндричний втулок 4. ущільнююче кільце 5. мембрана 6. колова лінія послабленої міцності 7. кільцевий буртик. Перелік деталей, що утворюють знімну накривку: Комп’ютерна верстка А. Рябко 4 8. тарілчаста кришка 9. циліндричне кільце 10. запірний зуб. Для виготовлення складових пристрою для закупорювання бутлів використовують пластмасові матеріали, які володіють пам'яттю форми. Після виготовлення складових пристрою закупорювання бутлів здійснюють простими відомими методами. Бутель наповнюють рідиною, на горло бутля кладуть закупорювальний корок і динамічним зусиллям закупорюють бутель. При цьому горло бутля проходить між циліндричною юбкою 1 і стінкою ущільнюючого кільця 4 до упору в кільцеве денце 2. Після закінчення герметизації бутля знімну накривку розміщують на горішній поверхні закупорювального корка і динамічним зусиллям здійснюють зачеплення запірного зуба 10 за кільцевий буртик 7. Пропонована конструкція своєю простотою адаптована до вимог технології автоматизованого розливу рідин і закупорювання бутлів. Перед використанням бутлів в системах розливу рідини (кулерів, диспенсерів) знімають кришку пристрою, встановлюють бутель у приймальний засіб з патрубком, зовнішній діаметр якого менший внутрішнього діаметру централізованого циліндричного втулка 3, при цьому мембрана 5 у місці послаблення міцності відривається, забезпечуючи доступ рідини з бутля в систему розливу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
