Пристрій для закупорювання посудин

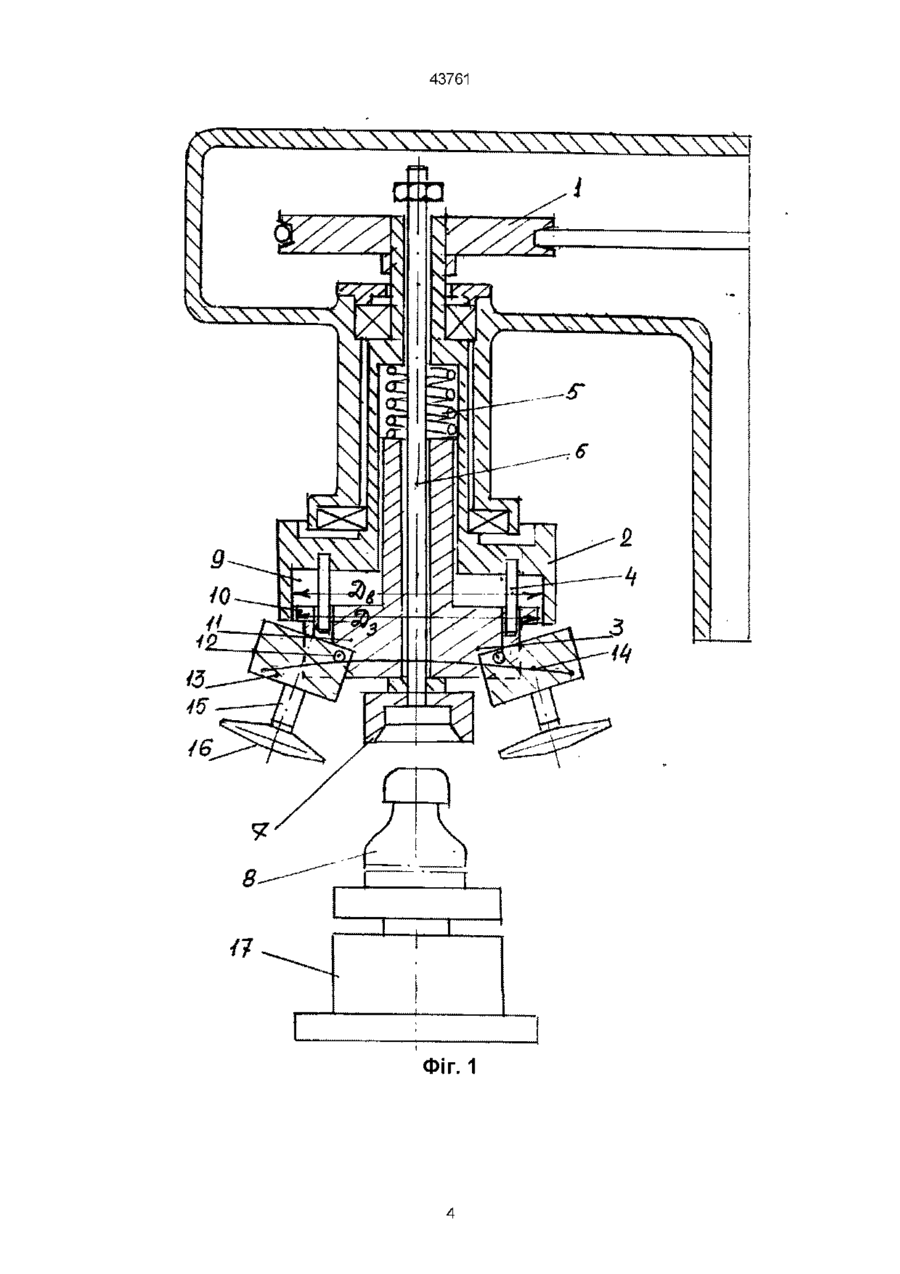

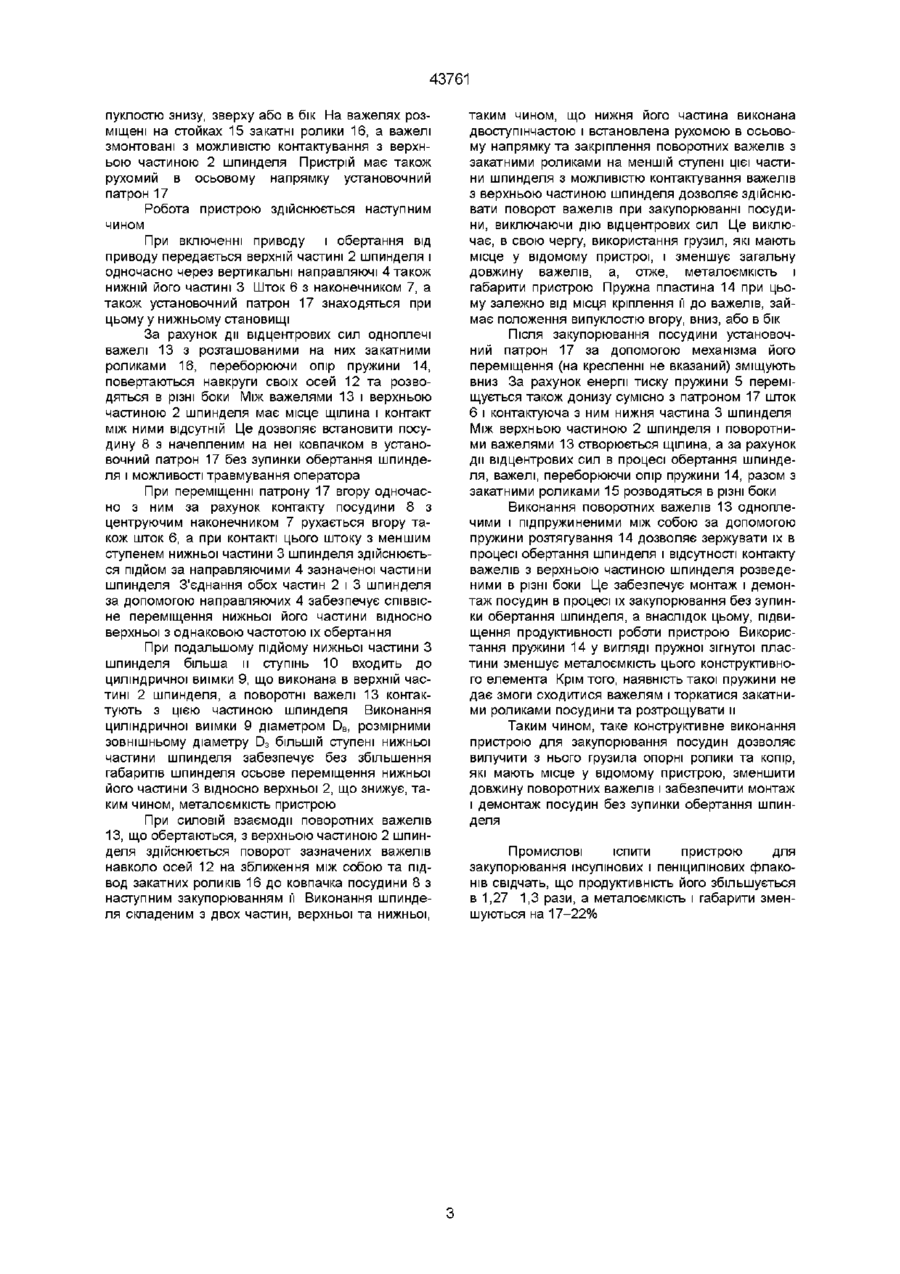

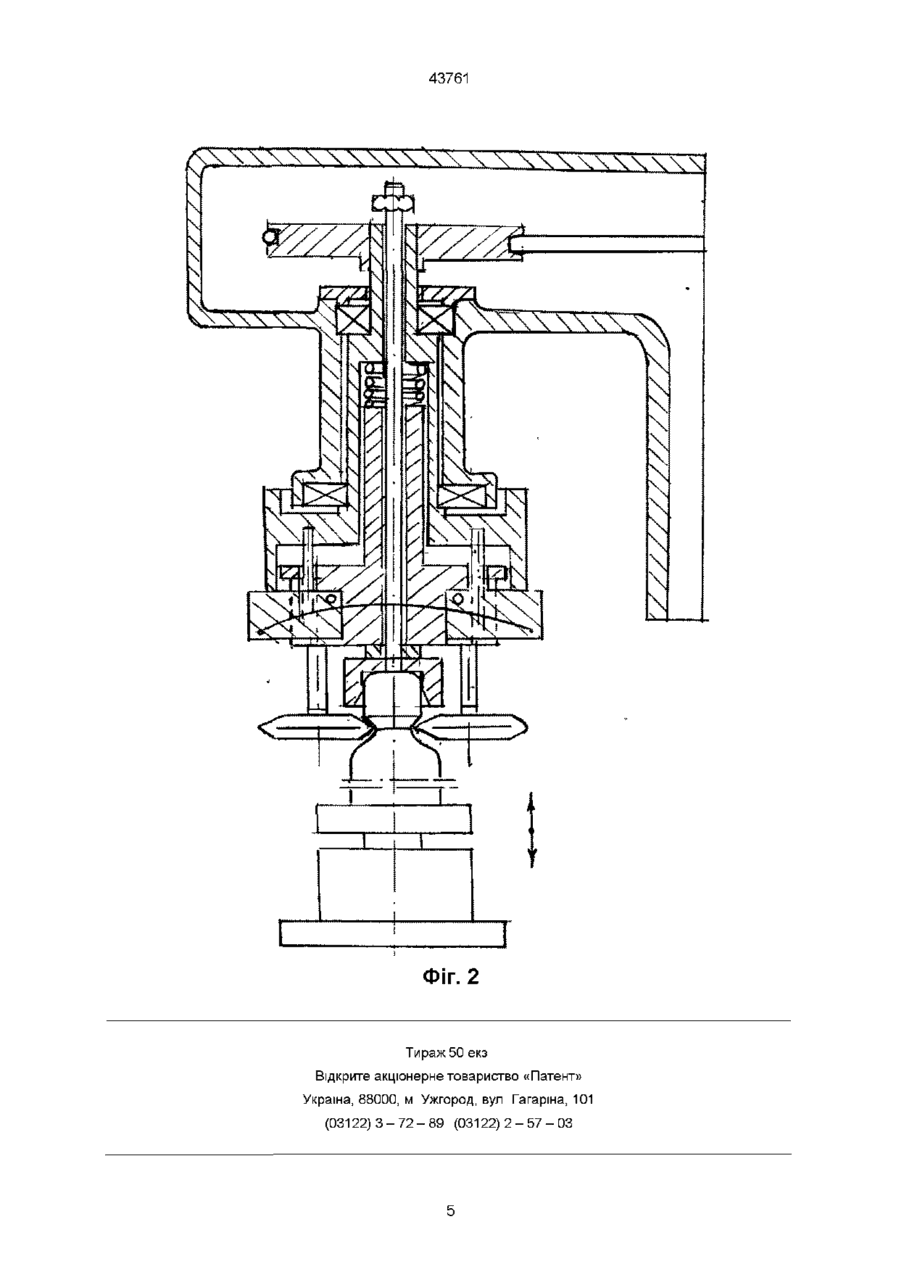

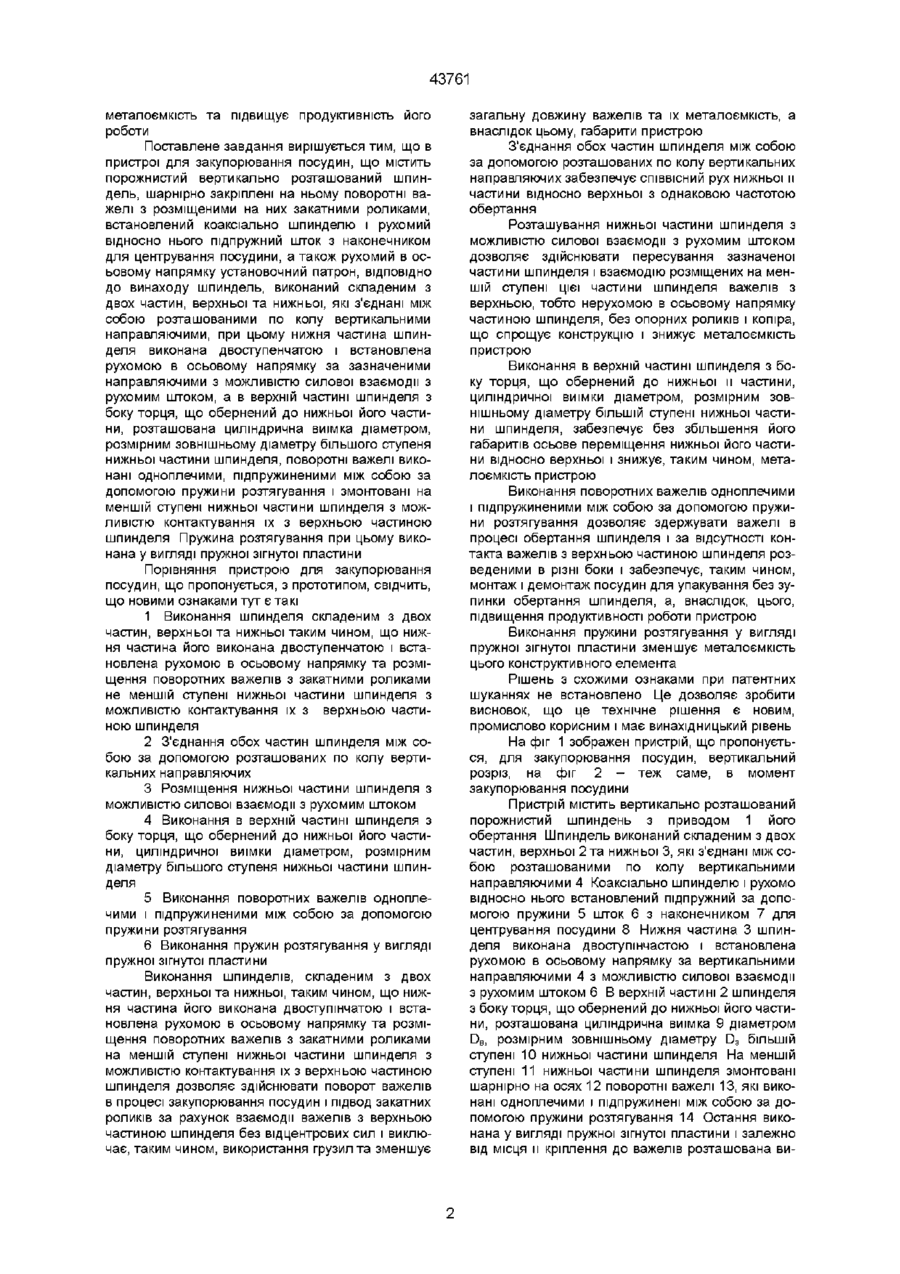

1 Пристрій для закупорювання посудин, що містить порожнистий вертикально розташований шпиндель, шарнірно закріплені на ньому поворотні важелі з розміщеними на них закатними роликами, встановлений коаксіально шпинделю і рухомий відносно нього підпружинений шток з наконечником для центрування посудини, а також рухомий в осьовому напрямку установочний патрон, який відрізняється тим, що шпиндель виконаний складеним з двох частин, верхньої та нижньої, які з'єднані між собою розташованими по Винахід відноситься до машинобудування, торкається удосконалення пристрою для закупорювання посудин, і може бути використаний в фармацевтичній, харчовій та ХІМІЧНІЙ промисловості Відомий пристрій для закупорювання посудин, переважно консервних банок, металевими кришками, який містить закатні ролики, опорну шайбу, що розташована у корпусі і траверсу, змонтовану на осі шайби з механізмом и приводу (ас СРСР № 394293, В67В 3/02, 1974) Недоліком даного пристрою є обмеженість його використання він не придатний для закупорювання посудин малих розмірів, наприклад, інсулінових або пеніцілінових флаконів Найбільш близьким за технічною суттю і досягнутому результату по відношенню до технічного рішення, що пропонується, є пристрій для закупорювання посудин, що містить порожнистий вертикально розташований шпиндель, шарнірно закріплені на ньому поворотні важелі з розміщеними на них закатними роликами, встановлений коаксіально шпинделю і рухомий відносно нього підпружний шток з наконечником для центрування посудини, а також рухомий в осьовому напрямку установочний патрон (а с СРСР № 827370, В67В Зоя колу вертикальними напрямними, при цьому нижня частина шпинделя виконана двоступеневою і встановлена рухомою в осьовому напрямку за зазначеними напрямними з можливістю силової взаємодії з рухомим штоком, а в верхній частині шпинделя з боку торця, що обернений до нижньої його частини, розташована циліндрична виїмка діаметром, співмірним зовнішньому діаметру більшого ступеня нижньої частини шпинделя, поворотні важелі виконані одноплечими, підпружиненими між собою за допомогою пружини розтягування і змонтовані на меншому ступені нижньої частини шпинделя з можливістю контактування їх з верхньою частиною шпинделя 2 Пристрій для закупорювання посудин, згідно з п 1, який відрізняється тим, що пружина розтягування виконана у вигляді пружної зігнутої пластини 3/02, 1981) Поворотні важелі тут виконані двоплечими і закріплені на шпинделі таким чином, що на одному з плеч розміщені закатні і опорні ролики, які взаємодіють з копіром, встановленим на рухомому штоці, а на другому плечі - грузила Закупорювання посудин на відомому пристрою здійснюється за рахунок відцентрових сил, які створюються грузилами при обертанні шпинделя і важелів Довжина важелів, а також вага грузил для створення відцентрових сил, що необхідні для закупорювання посудин, при цьому мусять бути значними Це суттєво збільшує габарити та металоємкість пристрою Крім того, у відомому пристрою для здійснення монтажу і демонтажу чергової посудини в установочний патрон для закупорювання необхідна повна зупинка обертання шпинделя, а отже, важелів з закатними роликами, що приводить до непродуктивної витрати часу і зниженню продуктивності роботи пристрою Завдання сучасного винаходу полягає у створенні пристрою для закупорювання посудин, який виключає використання грузил, опорних роликів та котра, а також забезпечує монтаж і демонтаж посудин для закупорювання без зупинки обертання шпинделя, а отже, знижує габарити і (О со 43761 металоємкість та підвищує продуктивність його роботи Поставлене завдання вирішується тим, що в пристрої для закупорювання посудин, що містить порожнистий вертикально розташований шпиндель, шарнірно закріплені на ньому поворотні важелі з розміщеними на них закатними роликами, встановлений коаксіально шпинделю і рухомий відносно нього підпружний шток з наконечником для центрування посудини, а також рухомий в осьовому напрямку установочний патрон, ВІДПОВІДНО до винаходу шпиндель, виконаний складеним з двох частин, верхньої та нижньої, які з'єднані між собою розташованими по колу вертикальними направляючими, при цьому нижня частина шпинделя виконана двоступенчатою і встановлена рухомою в осьовому напрямку за зазначеними направляючими з можливістю силової взаємодії з рухомим штоком, а в верхній частині шпинделя з боку торця, що обернений до нижньої його частини, розташована циліндрична виїмка діаметром, розмірним зовнішньому діаметру більшого ступеня нижньої частини шпинделя, поворотні важелі виконані одноплечими, підпружиненими між собою за допомогою пружини розтягування і змонтовані на меншій ступені нижньої частини шпинделя з можливістю контактування їх з верхньою частиною шпинделя Пружина розтягування при цьому виконана у вигляді пружної зігнутої пластини Порівняння пристрою для закупорювання посудин, що пропонується, з прототипом, свідчить, що новими ознаками тут є такі 1 Виконання шпинделя складеним з двох частин, верхньої та нижньої таким чином, що нижня частина його виконана двоступенчатою і встановлена рухомою в осьовому напрямку та розміщення поворотних важелів з закатними роликами не меншій ступені нижньої частини шпинделя з можливістю контактування їх з верхньою частиною шпинделя 2 З'єднання обох частин шпинделя між собою за допомогою розташованих по колу вертикальних направляючих 3 Розміщення нижньої частини шпинделя з можливістю силової взаємодії з рухомим штоком 4 Виконання в верхній частині шпинделя з боку торця, що обернений до нижньої його частини, циліндричної виїмки діаметром, розмірним діаметру більшого ступеня нижньої частини шпинделя 5 Виконання поворотних важелів одноплечими і підпружиненими між собою за допомогою пружини розтягування 6 Виконання пружин розтягування у вигляді пружної зігнутої пластини Виконання шпинделів, складеним з двох частин, верхньої та нижньої, таким чином, що нижня частина його виконана двоступінчатою і встановлена рухомою в осьовому напрямку та розміщення поворотних важелів з закатними роликами на меншій ступені нижньої частини шпинделя з можливістю контактування їх з верхньою частиною шпинделя дозволяє здійснювати поворот важелів в процесі закупорювання посудин і підвод закатних роликів за рахунок взаємодії важелів з верхньою частиною шпинделя без відцентрових сил і виключає, таким чином, використання грузил та зменшує загальну довжину важелів та їх металоємкість, а внаслідок цьому, габарити пристрою З'єднання обох частин шпинделя між собою за допомогою розташованих по колу вертикальних направляючих забезпечує СПІВВІСНИЙ рух нижньої и частини відносно верхньої з однаковою частотою обертання Розташування нижньої частини шпинделя з можливістю силової взаємодії з рухомим штоком дозволяє здійснювати пересування зазначеної частини шпинделя і взаємодію розміщених на меншій ступені цієї частини шпинделя важелів з верхньою, тобто нерухомою в осьовому напрямку частиною шпинделя, без опорних роликів і котра, що спрощує конструкцію і знижує металоємкість пристрою Виконання в верхній частині шпинделя з боку торця, що обернений до нижньої и частини, циліндричної виїмки діаметром, розмірним зовнішньому діаметру більшій ступені нижньої частини шпинделя, забезпечує без збільшення його габаритів осьове переміщення нижньої його частини відносно верхньої і знижує, таким чином, металоємкість пристрою Виконання поворотних важелів одноплечими і підпружиненими між собою за допомогою пружини розтягування дозволяє здержувати важелі в процесі обертання шпинделя і за відсутності контакта важелів з верхньою частиною шпинделя розведеними в різні боки і забезпечує, таким чином, монтаж і демонтаж посудин для упакування без зупинки обертання шпинделя, а, внаслідок, цього, підвищення продуктивності роботи пристрою Виконання пружини розтягування у вигляді пружної зігнутої пластини зменшує металоємкість цього конструктивного елемента Рішень з схожими ознаками при патентних шуканнях не встановлено Це дозволяє зробити висновок, що це технічне рішення є новим, промислово корисним і має винахідницький рівень На фіг 1 зображен пристрій, що пропонується, для закупорювання посудин, вертикальний розріз, на фіг 2 - теж саме, в момент закупорювання посудини Пристрій містить вертикально розташований порожнистий шпиндень з приводом 1 його обертання Шпиндель виконаний складеним з двох частин, верхньої 2 та нижньої 3, які з'єднані між собою розташованими по колу вертикальними направляючими 4 Коаксіально шпинделю і рухомо відносно нього встановлений підпружний за допомогою пружини 5 шток 6 з наконечником 7 для центрування посудини 8 Нижня частина 3 шпинделя виконана двоступінчастою і встановлена рухомою в осьовому напрямку за вертикальними направляючими 4 з можливістю силової взаємодії з рухомим штоком 6 В верхній частині 2 шпинделя з боку торця, що обернений до нижньої його частини, розташована циліндрична виїмка 9 діаметром DB, розмірним зовнішньому діаметру D3 більшій ступені 10 нижньої частини шпинделя На меншій ступені 11 нижньої частини шпинделя змонтовані шарнірно на осях 12 поворотні важелі 13, які виконані одноплечими і підпружинені між собою за допомогою пружини розтягування 14 Остання виконана у вигляді пружної зігнутої пластини і залежно від місця и кріплення до важелів розташована ви 43761 пуклостю знизу, зверху або в бік На важелях розміщені на стойках 15 закатні ролики 16, а важелі змонтовані з можливістю контактування з верхньою частиною 2 шпинделя Пристрій має також рухомий в осьовому напрямку установочний патрон 17 Робота пристрою здійснюється наступним чином При включенні приводу і обертання від приводу передається верхній частині 2 шпинделя і одночасно через вертикальні направляючі 4 також нижній його частині 3 Шток 6 з наконечником 7, а також установочний патрон 17 знаходяться при цьому у нижньому становищі За рахунок дії відцентрових сил одноплечі важелі 13 з розташованими на них закатними роликами 16, переборюючи опір пружини 14, повертаються навкруги своїх осей 12 та розводяться в різні боки Між важелями 13 і верхньою частиною 2 шпинделя має місце щілина і контакт між ними відсутній Це дозволяє встановити посудину 8 з начепленим на неї ковпачком в установочний патрон 17 без зупинки обертання шпинделя і можливості травмування оператора При переміщенні патрону 17 вгору одночасно з ним за рахунок контакту посудини 8 з центруючим наконечником 7 рухається вгору також шток 6, а при контакті цього штоку з меншим ступенем нижньої частини 3 шпинделя здійснюється підйом за направляючими 4 зазначеної частини шпинделя З'єднання обох частин 2 і 3 шпинделя за допомогою направляючих 4 забезпечує СПІВВІСне переміщення нижньої його частини відносно верхньої з однаковою частотою їх обертання При подальшому підйому нижньої частини З шпинделя більша и ступінь 10 входить до циліндричної виїмки 9, що виконана в верхній частині 2 шпинделя, а поворотні важелі 13 контактують з цією частиною шпинделя Виконання циліндричної виїмки 9 діаметром DB, розмірними зовнішньому діаметру D3 більшій ступені нижньої частини шпинделя забезпечує без збільшення габаритів шпинделя осьове переміщення нижньої його частини 3 відносно верхньої 2, що знижує, таким чином, металоємкість пристрою При силовій взаємодії поворотних важелів 13, що обертаються, з верхньою частиною 2 шпинделя здійснюється поворот зазначених важелів навколо осей 12 на зближення між собою та підвод закатних роликів 16 до ковпачка посудини 8 з наступним закупорюванням її Виконання шпинделя складеним з двох частин, верхньої та нижньої, таким чином, що нижня його частина виконана двоступінчастою і встановлена рухомою в осьовому напрямку та закріплення поворотних важелів з закатними роликами на меншій ступені цієї частини шпинделя з можливістю контактування важелів з верхньою частиною шпинделя дозволяє здійснювати поворот важелів при закупорюванні посудини, виключаючи дію відцентрових сил Це виключає, в свою чергу, використання грузил, які мають місце у відомому пристрої, і зменшує загальну довжину важелів, а, отже, металоємкість і габарити пристрою Пружна пластина 14 при цьому залежно від місця кріплення її до важелів, займає положення випуклостю вгору, вниз, або в бік Після закупорювання посудини установочний патрон 17 за допомогою механізма його переміщення (на кресленні не вказаний) зміщують вниз За рахунок енергії тиску пружини 5 переміщується також донизу сумісно з патроном 17 шток 6 і контактуюча з ним нижня частина 3 шпинделя Між верхньою частиною 2 шпинделя і поворотними важелями 13 створюється щілина, а за рахунок дії відцентрових сил в процесі обертання шпинделя, важелі, переборюючи опір пружини 14, разом з закатними роликами 15 розводяться в різні боки Виконання поворотних важелів 13 одноплечими і підпружиненими між собою за допомогою пружини розтягування 14 дозволяє зержувати їх в процесі обертання шпинделя і відсутності контакту важелів з верхньою частиною шпинделя розведеними в різні боки Це забезпечує монтаж і демонтаж посудин в процесі їх закупорювання без зупинки обертання шпинделя, а внаслідок цьому, підвищення продуктивності роботи пристрою Використання пружини 14 у вигляді пружної зігнутої пластини зменшує металоємкість цього конструктивного елемента Крім того, наявність такої пружини не дає змоги сходитися важелям і торкатися закатними роликами посудини та розтрощувати и Таким чином, таке конструктивне виконання пристрою для закупорювання посудин дозволяє вилучити з нього грузила опорні ролики та копір, які мають місце у відомому пристрою, зменшити довжину поворотних важелів і забезпечити монтаж і демонтаж посудин без зупинки обертання шпинделя Промислові іспити пристрою для закупорювання інсулінових і пеніцилінових флаконів свідчать, що продуктивність його збільшується в 1,27 1,3 рази, а металоємкість і габарити зменшуються на 17-22% 43761 Фіг. 1 43761 У X X XXX XXX X \ \ \ \ \ \ \ Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03 VVN 43761
