Пристрій для діагностики бандажів колісних пар
Номер патенту: 13965
Опубліковано: 17.04.2006
Автори: Осенін Юрій Іванович, Войтенко Галина Олегівна, Войтенко Володимир Панасович
Формула / Реферат
Пристрій для діагностики бандажів колісних пар, що містить датчик положення колеса, підключений до комп'ютера, лазерний генератор, цифрову камеру, до якої підключена оптична система, причому вихід цифрової камери приєднаний до комп'ютера, сталеву плиту для руху колеса, який відрізняється тим, що пристрій оснащено п'єзоелектричним перетворювачем, який встановлено на сталевій плиті і з'єднано з високочастотним імпульсним генератором і входом резонансного підсилювача, вихід якого з'єднано через амплітудний детектор з аналого-цифровим перетворювачем пікових значень, вихід якого підключено до комп'ютера.
Текст

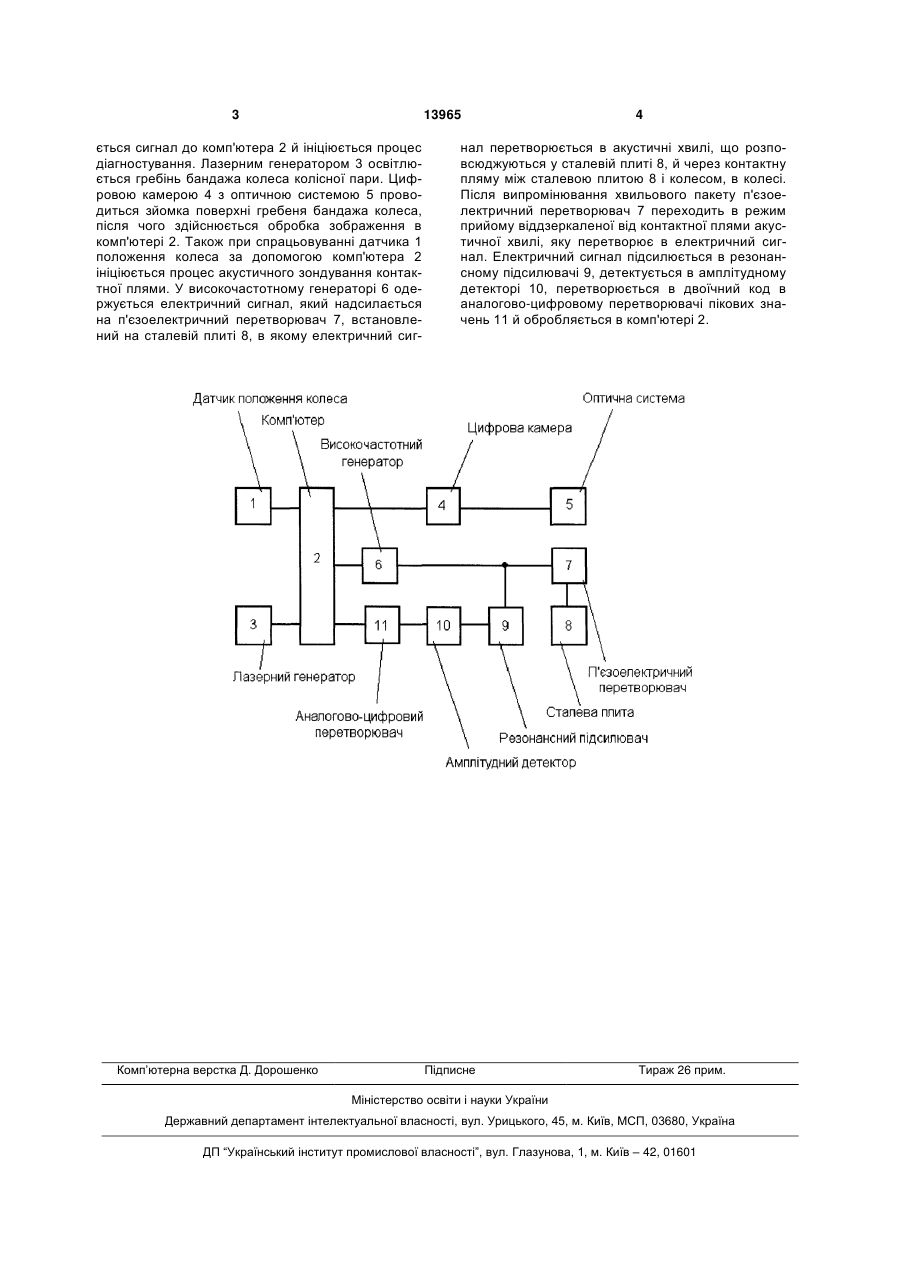

Пристрій для діагностики бандажів колісних пар, що містить датчик положення колеса, підключений до комп'ютера, лазерний генератор, цифро 3 13965 ється сигнал до комп'ютера 2 й ініціюється процес діагностування. Лазерним генератором 3 освітлюється гребінь бандажа колеса колісної пари. Цифровою камерою 4 з оптичною системою 5 проводиться зйомка поверхні гребеня бандажа колеса, після чого здійснюється обробка зображення в комп'ютері 2. Також при спрацьовуванні датчика 1 положення колеса за допомогою комп'ютера 2 ініціюється процес акустичного зондування контактної плями. У високочастотному генераторі 6 одержується електричний сигнал, який надсилається на п'єзоелектричний перетворювач 7, встановлений на сталевій плиті 8, в якому електричний сиг Комп’ютерна верстка Д. Дорошенко 4 нал перетворюється в акустичні хвилі, що розповсюджуються у сталевій плиті 8, й через контактну пляму між сталевою плитою 8 і колесом, в колесі. Після випромінювання хвильового пакету п'єзоелектричний перетворювач 7 переходить в режим прийому віддзеркаленої від контактної плями акустичної хвилі, яку перетворює в електричний сигнал. Електричний сигнал підсилюється в резонансному підсилювачі 9, детектується в амплітудному детекторі 10, перетворюється в двоїчний код в аналогово-цифровому перетворювачі пікових значень 11 й обробляється в комп'ютері 2. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for diagnostics of the tires of pair of wheels
Автори англійськоюOsenin Yurii Ivanovych, Voitenko Volodymyr Panasovych
Назва патенту російськоюУстройство для диагностики бандажей колесных пар
Автори російськоюОсенин Юрий Иванович, Войтенко Владимир Афанасьевич
МПК / Мітки
МПК: B61K 9/00
Мітки: діагностики, бандажів, колісних, пристрій, пар
