Пристрій для автоматичного контролю технічного стану колісних пар рухомого складу

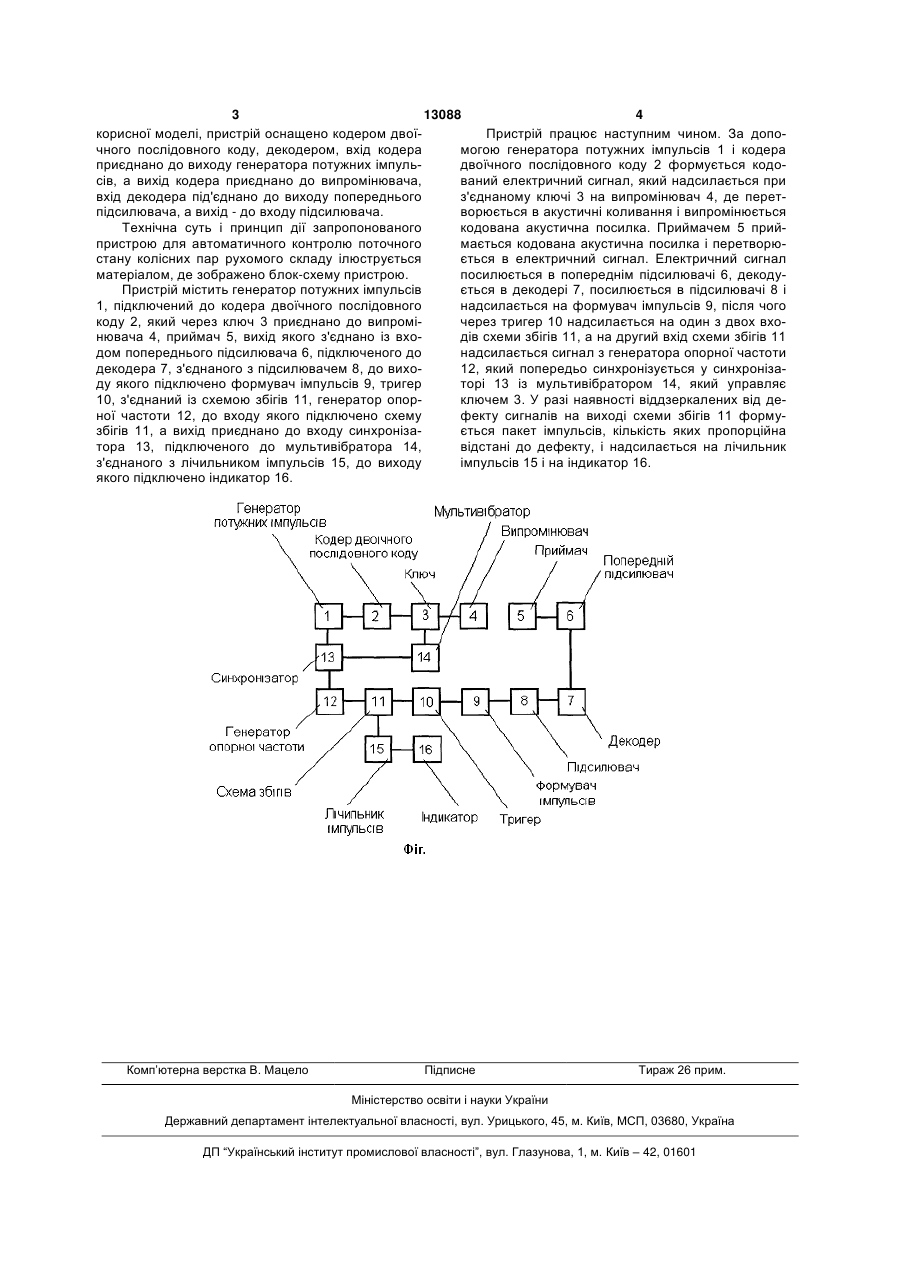

Пристрій для автоматичного контролю технічного стану колісних пар рухомого складу, що містить генератор потужних імпульсів, з'єднаний з випромінювачем, ключ, приймач, генератор опорної частоти, підсилювач, синхронізатор, вихід якого підключений до входів тригера й лічильника імпульсів, формувач імпульсів, вихід якого з'єднаний із входом тригера, оснащений попереднім під 3 13088 4 корисної моделі, пристрій оснащено кодером двоїПристрій працює наступним чином. За допочного послідовного коду, декодером, вхід кодера могою генератора потужних імпульсів 1 і кодера приєднано до виходу генератора потужних імпульдвоїчного послідовного коду 2 формується кодосів, а вихід кодера приєднано до випромінювача, ваний електричний сигнал, який надсилається при вхід декодера під'єднано до виходу попереднього з'єднаному ключі 3 на випромінювач 4, де перетпідсилювача, а вихід - до входу підсилювача. ворюється в акустичні коливання і випромінюється Технічна суть і принцип дії запропонованого кодована акустична посилка. Приймачем 5 прийпристрою для автоматичного контролю поточного мається кодована акустична посилка і перетворюстану колісних пар рухомого складу ілюструється ється в електричний сигнал. Електричний сигнал матеріалом, де зображено блок-схему пристрою. посилюється в попереднім підсилювачі 6, декодуПристрій містить генератор потужних імпульсів ється в декодері 7, посилюється в підсилювачі 8 і 1, підключений до кодера двоїчного послідовного надсилається на формувач імпульсів 9, після чого коду 2, який через ключ 3 приєднано до випромічерез тригер 10 надсилається на один з двох вхонювача 4, приймач 5, вихід якого з'єднано із входів схеми збігів 11, а на другий вхід схеми збігів 11 дом попереднього підсилювача 6, підключеного до надсилається сигнал з генератора опорної частоти декодера 7, з'єднаного з підсилювачем 8, до вихо12, який попередьо синхронізується у синхронізаду якого підключено формувач імпульсів 9, тригер торі 13 із мультивібратором 14, який управляє 10, з'єднаний із схемою збігів 11, генератор опорключем 3. У разі наявності віддзеркалених від деної частоти 12, до входу якого підключено схему фекту сигналів на виході схеми збігів 11 формузбігів 11, а вихід приєднано до входу синхронізається пакет імпульсів, кількість яких пропорційна тора 13, підключеного до мультивібратора 14, відстані до дефекту, і надсилається на лічильник з'єднаного з лічильником імпульсів 15, до виходу імпульсів 15 і на індикатор 16. якого підключено індикатор 16. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
