Пристрій для вимірювання рівня рідини в свердловині

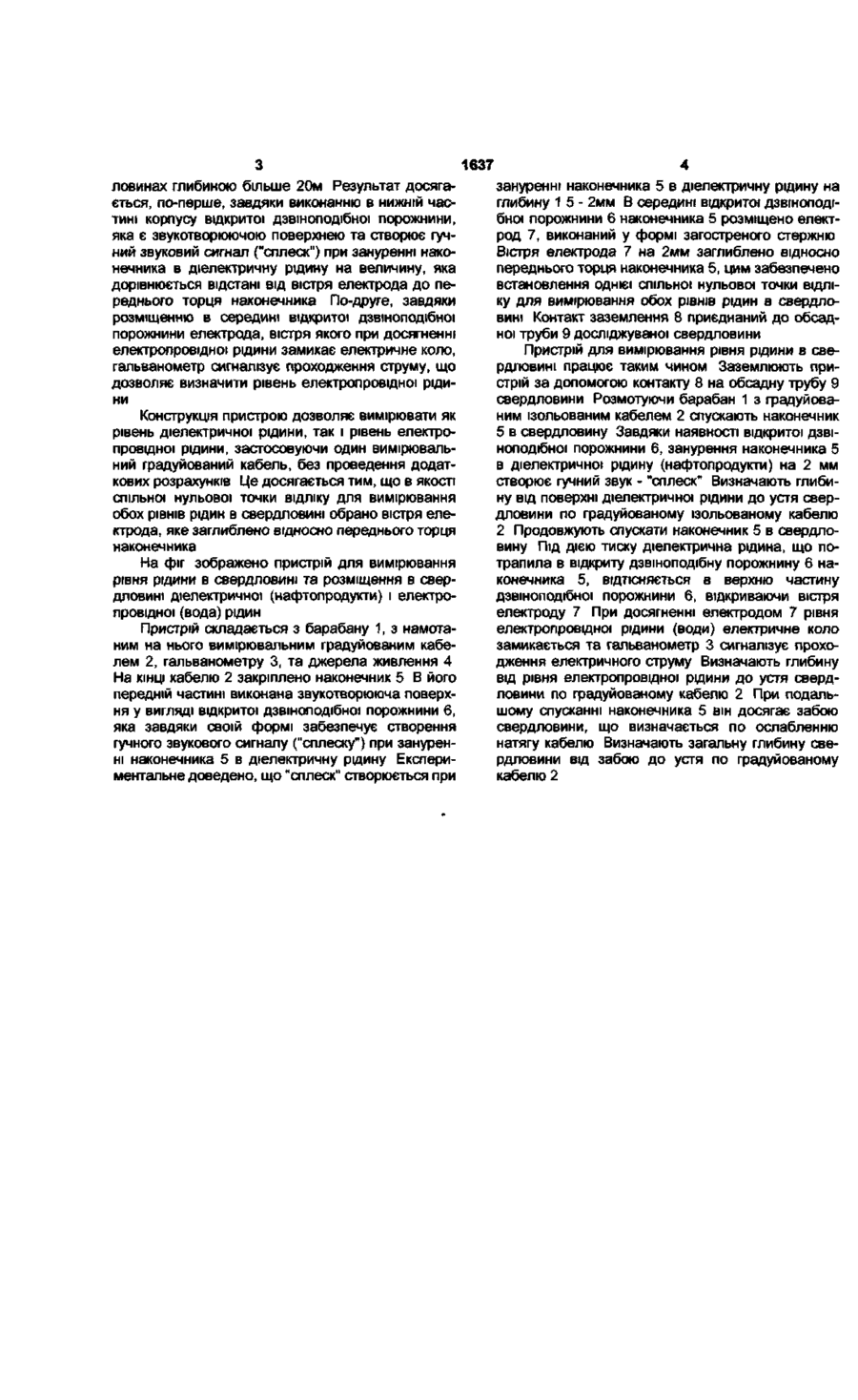

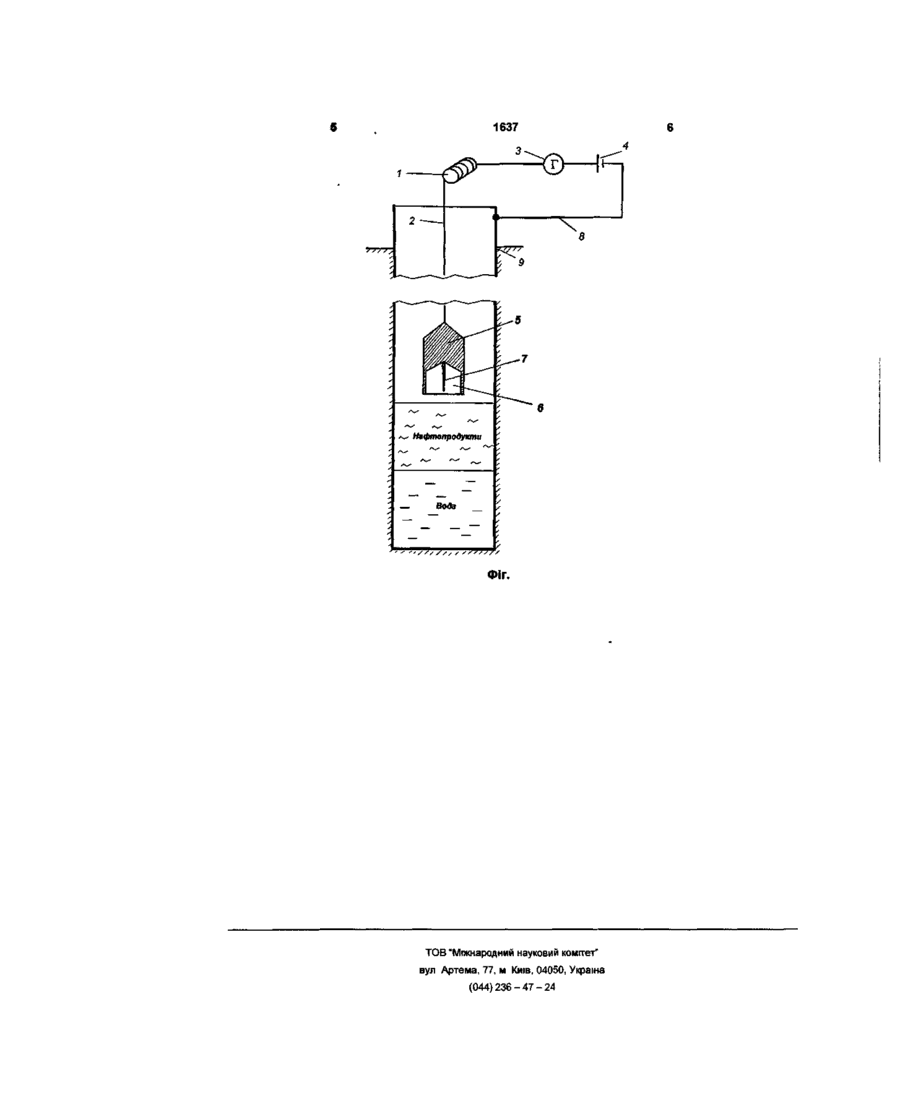

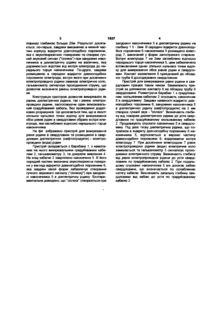

Пристрій для вимірювання рівня рідини в свердловині, який містить барабан, гальванометр, джерело живлення, вимірювальний градуйований кабель, контакт заземлення і наконечник з розташованою на його передньому торці звукоутворюючою поверхнею та вмонтованим в нього електродом, який відрізняється тим, що звукоутворююча поверхня виконана у вигляді відкритої дзвіноподібної порожнини всередині якої розміщено електрод, при цьому вістря електрода заглиблено відносно переднього торця наконечника Корисна модель відноситься до галузі вимірювання рівнів рідин в свердловинах та може використовуватися в нафтогазовій промисловості Відомий пристрій для вимірювання рівня рідини в свердловині, який містить барабан, вимірювальний трос та наконечник із звукоутворюючою поверхнею (Справочное руководство гидрогеолога, под ред Максимова В М , Л Недра, 1967г, т 2, с 250) Причому звукоутворююча поверхня наконечника виконана у вигляді напівсферичної порожнини, яка розташована на його передньому торці та формує звуковий сигнал ("сплеск") при досягненні наконечником поверхні рідини Недоліком цього пристрою є недостатня універсальність та незручність в експлуатації, що виражається в неможливості визначення рівня двох різних рідин (діелектричної та електропровідної) в свердловині, а також недостатня гучність "сплеску" при досягненні наконечником поверхні рідини Прийнятий нами за прототип пристрій для вимірювання рівня рідини в свердловині, містить барабан, гальванометр, джерело живлення, вимірювальний градуйований кабель, контакт заземлення та наконечник з розташованою на його передньому торці звукоутворюючою поверхнею і вмонтованим в нього електродом (Справочное руководство гидрогеолога, под ред Максимова В М , Л Недра, 1967г, т 2, с 253) Причому звукоутворююча поверхня виконана у вигляді плоского переднього торця наконечника, а електрод вмонтовано в задній частит наконечника Недоліком цього пристрою є неможливість визначення ним рівня діелектричної рідини в свердловинах глибиною більше 20м внаслідок недостатньої гучності створюваного ним звукового сигналу ("сплеску") Другим недоліком пристрою є необхідність проведення додаткових розрахунків при його використанні, внаслідок того, що рівні рідин вимірюються від різних точок відліку рівень діелектричної рідини - від передньої площини наконечника, а рівень електропровідної рідини - від електрода в задній поверхні наконечника В основу корисної моделі поставлено задачу створити пристрій для вимірювання рівнів діелектричної та електропровідної рідин в свердловині, конструкція якого в змозі забезпечити можливість визначення ним рівня діелектричної рідини в свердловинах глибиною більше 20м Поставлена задача вирішується тим, що у відомому пристрої для вимірювання рівня рідини в свердловині, який містить барабан, гальванометр, джерело живлення, вимірювальний градуйований кабель, контакт заземлення і наконечник з розташованою на його передньому торці звукоутворюючою поверхнею та вмонтованим в нього електродом, згідно до корисної моделі, звукоутворююча поверхня виконана у вигляді відкритої дзвіноподібної порожнини, всередині якої розміщено електрод, при цьому вістря електрода заглиблено відносно переднього торця наконечника Технічний результат виражається в одержанні можливості визначення одним пристроєм рівня діелектричної та електропровідної рідин в сверд г со со 1637 ловинах глибиною більше 20м Результат досягається, по-перше, завдяки виконанню в нижній частині корпусу відкритої дзвіноподібної порожнини, яка є звукотворюючою поверхнею та створює гучний звуковий сигнал ("сплеск") при зануренні наконечника в діелектричну рідину на величину, яка дорівнюється відстані від вістря електрода до переднього торця наконечника По-друге, завдяки розміщенню в середині відкритої дзвіноподібної порожнини електрода, вістря якого при досягненні електропровідної рідини замикає електричне коло, гальванометр сигналізує проходження струму, що дозволяє визначити рівень електропровідної рідини Конструкція пристрою дозволяє вимірювати як рівень діелектричної рідини, так і рівень електропровідної рідини, застосовуючи один вимірювальний градуйований кабель, без проведення додаткових розрахунків Це досягається тим, що в якості спільної нульової точки відліку для вимірювання обох рівнів рідин в свердловині обрано вістря електрода, яке заглиблено відносно переднього торця наконечника На фіг зображено пристрій для вимірювання рівня рідини всвердловині та розміщення в свердловині діелектричної (нафтопродукти) і електропровідної (вода) рідин Пристрій складається з барабану 1, з намотаним на нього вимірювальним градуйованим кабелем 2, гальванометру 3, та джерела живлення 4 На КІНЦІ кабелю 2 закріплено наконечник 5 В його передній частині виконана звукотворююча поверхня у вигляді відкритої дзвіноподібної порожнини 6, яка завдяки своїй формі забезпечує створення гучного звукового сигналу ("сплеску") при зануренні наконечника 5 в діелектричну рідину Експериментальне доведено, що "сплеск" створюється при зануренні наконечника 5 в діелектричну рідину на глибину 1 5 - 2мм В середині відкритої дзвіноподібної порожнини 6 наконечника 5 розміщено електрод 7, виконаний у формі загостреного стержню Вістря електрода 7 на 2мм заглиблено відносно переднього торця наконечника 5, цим забезпечено встановлення однієї спільної нульової точки відліку для вимірювання обох рівнів рідин в свердловині Контакт заземлення 8 приєднаний до обсадноі труби 9 досліджуваної свердловини Пристрій для вимірювання рівня рідини в свердловині працює таким чином Заземлюють пристрій за допомогою контакту 8 на обсадну трубу 9 свердловини Розмотуючи барабан 1 з градуйованим ізольованим кабелем 2 спускають наконечник 5 в свердловину Завдяки наявності відкритої дзвіноподібної порожнини 6, занурення наконечника 5 в діелектричної рідину (нафтопродукти) на 2 мм створює гучний звук - "сплеск" Визначають глибину від поверхні діелектричної рідини до устя свердловини по градуйованому ізольованому кабелю 2 Продовжують спускати наконечник 5 в свердловину Під ДІЄЮ тиску діелектрична рідина, що потрапила в відкриту дзвіноподібну порожнину 6 наконечника 5, ВІДТІСНЯЄТЬСЯ в верхню частину дзвіноподібної порожнини 6, відкриваючи вістря електроду 7 При досягненні електродом 7 рівня електропровідної рідини (води) електричне коло замикається та гальванометр 3 сигналізує проходження електричного струму Визначають глибину від рівня електропровідної рідини до устя свердловини по градуйованому кабелю 2 При подальшому спусканні наконечника 5 він досягає забою свердловини, що визначається по ослабленню натягу кабелю Визначають загальну глибину свердловини від забою до устя по градуйованому кабелю 2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236 - 47 - 24
