Гідравлічний висіваючий апарат

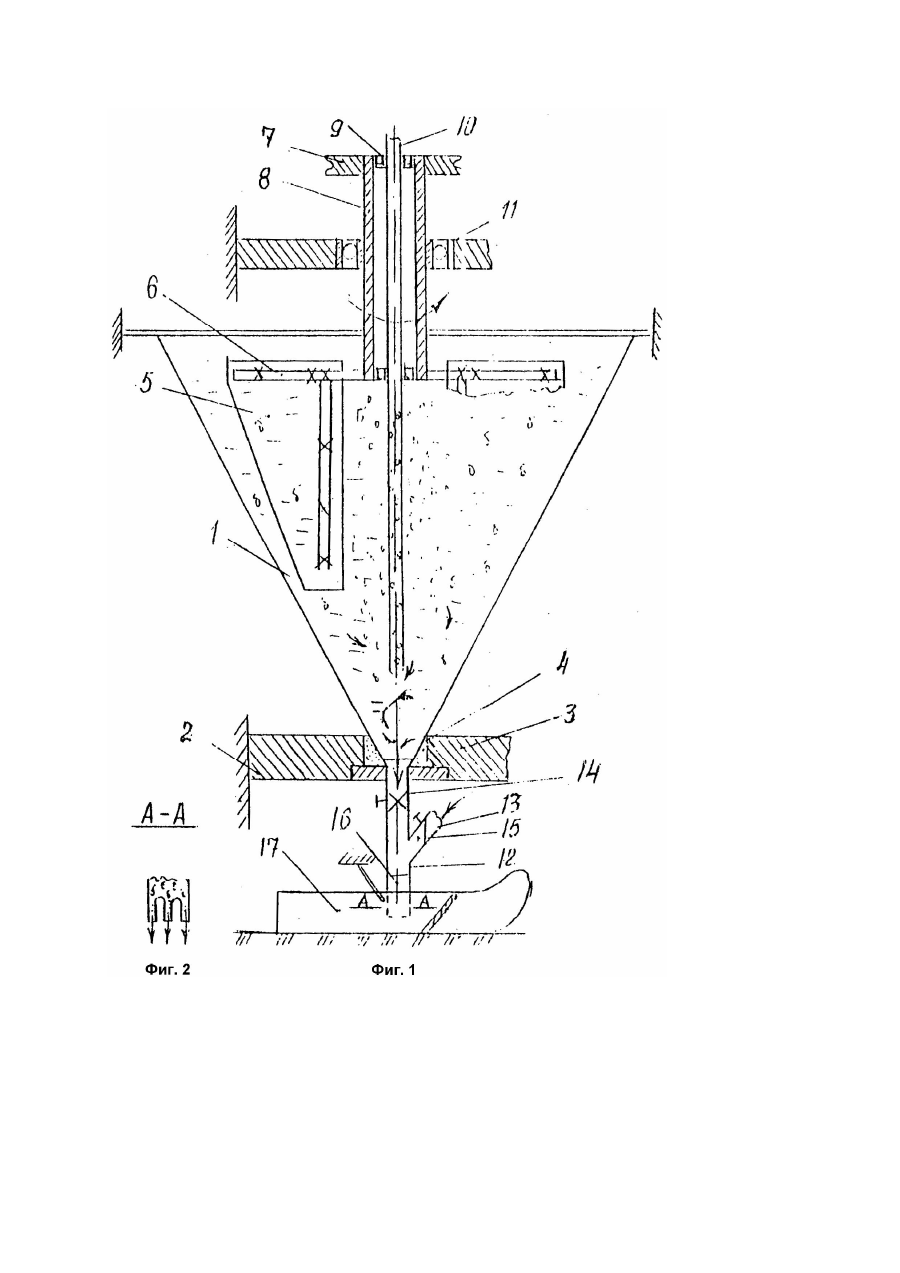

Изобретение относится к сельскохозяйственному машиностроению, в частности, к гидравлическим сеялкам и может быть использовано при посеве пророщенных семян мелкосемянных культур, например моркови, по многострочной схеме. Известна гидравлическая сеялка, содержащая смесительную камеру для жидкости и семян с установленным над ее днищем дополнительным перфорированным днищем, выполненным конусным с уклоном к выходному патрубку, магистрали подвода жидкости и выхода смеси. При работе сеялки в зазор между днищами подается сжатый воздух, который, проходя в отверстия перфорированного днища, производит перемешивание семян в объеме жидкости (А.с. СССР №1445582, кл. A01C7/00, 7/04, 02.07.87). Однако данное устройство не позволяет производить посев по многострочной схеме. Наиболее близкой по технической сущности является гидросеялка, содержащая бункер для семян и жидкости, разделенный поперечными перегородками на секции, дно каждой из которых выполнено в форме равнобедренного треугольника, обращенного вершиной вниз, а внутри бункера установлена мешалка с решетчастыми лопастями (А.с. СССР №1297745, кл. A01C7/00, 28.08.84). Недостатком гидросеялки является низкая производительность, так как истечение смеси осуществляется только за счет ее массы, следовательно, скорость истечения небольшая изначально, а с уменьшением уровня смеси в бункере снижается еще, что приводит к неравномерному высеву семян. В основу изобретения поставлена задача повысить производительность устройства и обеспечить равномерность посева пророщенных семян по многострочной схеме. Для этого в гидравлическом высевающем аппарате, содержащем смесительную камеру, внутри которой установлена лопастная мешалка, согласно изобретению, выполнена трубка с отверстиями, расположенными по винтовой линии, а в нижней части камеры установлен дробитель потока смеси, содержащий трубку, регулировочные краны и шланг-семяпровод, соединенный с сошником, образующим ложе в почве в виде узких щелей. При этом смесительная камера выполнена конической формы. Коническая форма выполнения смесительной камеры, применение трубки с отверстиями, по которой производится подача сжатого воздуха, а также наличие дробителя потока смеси способствуют равномерному распределению семян по всему объему жидкости, позволяют значительно увеличить скорость истечения смеси, а следовательно, и производительность устройства. При этом высокая скорость истечения смеси является стабильной за счет того, что количество истекаемой смеси не зависит от ее уровня в камере, что и обеспечивает равномерность посева. На фиг.1 изображен гидравлический высевающий аппарат, общий вид; на фиг.2 сечение А - А на фиг.1. Гидравлический высевающий аппарат состоит из смесительной камеры 1, выполненной конической формы и установленной на раме 2 с помощью опоры 3 и уплотнителя 4. Внутри смесительной камеры 1 расположена лопастная мешалка, состоящая из симметричных лопастей 5, установленных на держателях 6, и приводимая в движение с помощью привода вращения, состоящего из шкива 7 и втулки 8, установленной на подшипниках 9. В центральной части смесительной камеры 1 расположена трубка 10, установленная на подшипниках 11. На поверхности трубки 10 выполнены отверстия, расположенные по винтовой линии с определенным шагом. В нижней части смесительной камеры 1 установлен дробитель 12 потока смеси, содержащий трубку 13 и регулировочные краны 14 и 15. На конце дробителя 12 закреплен шлангсемяпровод 16, соединенный с трехстрочным (в данном случае) сошником 17, образующим в почве ложе в виде трех узких щелей. Гидравлический высевающий аппарат работает следующим образом. В заполненную водой смесительную камеру 1 загружается порция пророщенных семян, из расчета на 1см3 воды не менее 3 - х семян. При включении привода лопастной мешалки, за счет вращения лопастей 5 происходит перемешивание пророщенных семян и жидкости, при этом смесь приобретает ламинарное движение по периметру смесительной камеры. Затем включается источник сжатого воздуха, который, проходя через отверстия трубки 10, приводит смесь во вращательное движение по типу "гидравлического шнека", обуславливая высокую скорость истечения смеси, особенно в нижней части камеры 1. Из смесительной камеры 1 смесь поступает в дробитель 12 потока смеси, в который через трубку 13 производится дополнительная подача сжатого воздуха, дробящего поток смеси на крупные капли. Расход смеси, исходящей из смесительной камеры 1, регулируется с помощью кранов 14 и 15. Далее смесь через семяпровод 16 поступает в трехстрочный сошник, где делится на три потока, и далее в почву.
