Опора обертової печі

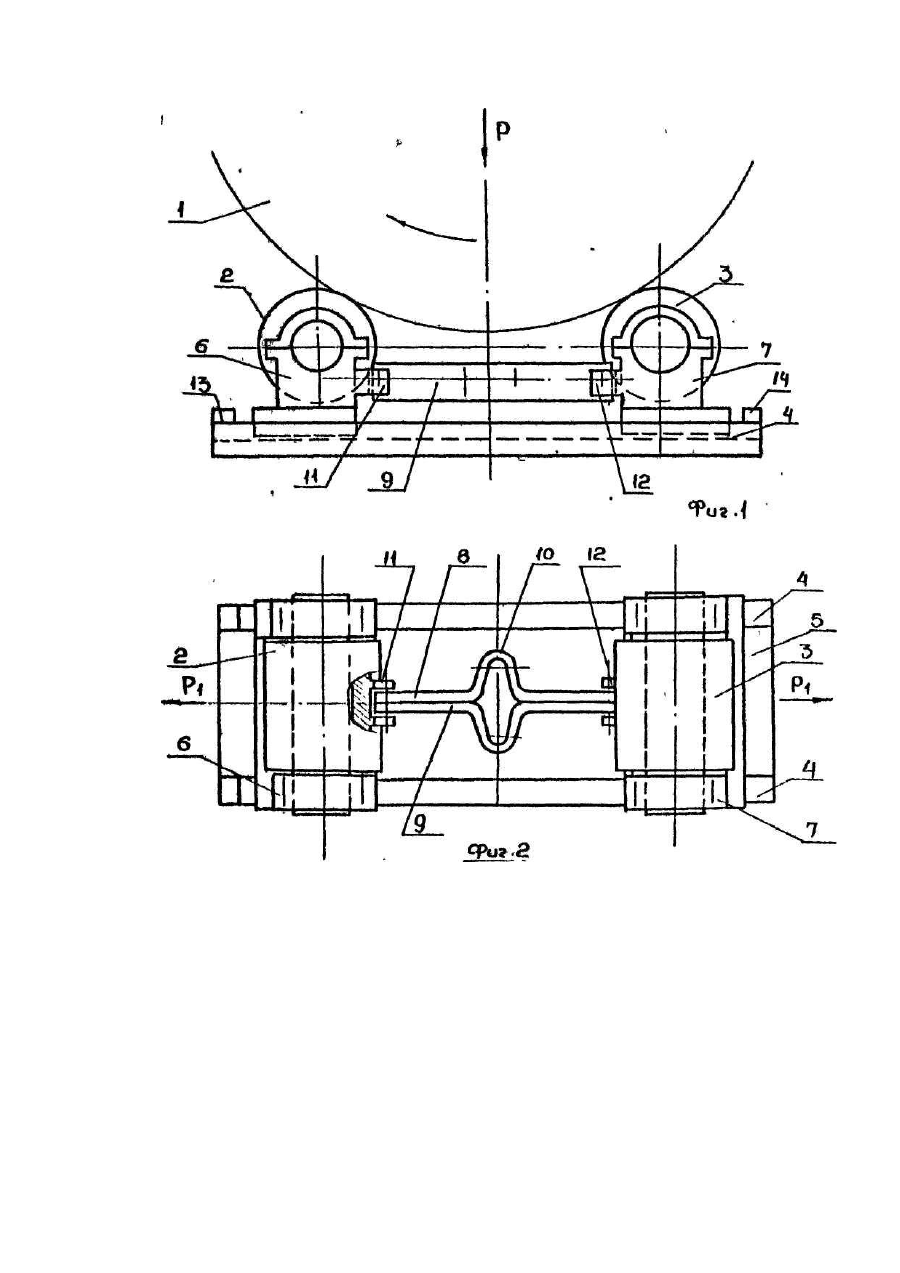

Изобретение относится к области строительного машиностроения и касается конструкции опор вращающихся обжиговых печей. Известна опора вращающейся печи, содержащая опорные ролики с размещенными на их осях подшипниками, смонтированными с помощью пружин и поперечных направляющих (авт. св. СССР № 293165, Мкл. 5 F 27 В 7/22г 1968). Недостаток такой конструкции опоры состоит в ее сложности, многоэлемемтности и большой металлоемкости. Прототипом изобретения является опора вращающейся печи, содержащая горизонтальную раму опорные ролики с осями, установленными в корпусах, соединенных между собою упругой связью и выполненных подвижными в поперечных направляющих рамы (авт. св. СССР № 1057758, Мкл. 5 F 27 В 7/22,1982). Выполнение упругой связи в виде спирально-винтовых пружин, требующих периодическую регулировку β процессе эксплуатации опоры, ограничивает несущую способность и усложняет конструкцию последней. В основу изобретения поставлена задача усовершенствования опоры вращающейся печи путем выполнения упругой связи в виде листовой рессоры из двух пластин, имеющих на середине коленообразную часть, Технический результат при осуществлении изобретения заключается в повышении несущей способности опоры и упрощении конструкции. Поставленная задача достигается тем, что в опоре вращающейся печи, содержащей горизонтальную раму, ролики с осями, установленными в корпусах, выполненных подвижными в поперечных направляющих рамы и соединенных между собой упругой связью, согласно изобретению упомянутая связь выполнена в виде листовой рессоры, состоящей из параллельно расположенных пластин, каждая из которых имеет на середине коленообразную часть, концы пластин шарнирно закреплены. Соединение корпусов с роликами между собой при помощи листовой рессоры из двух пластин, каждая из которых имеет коленообразную часть, упрощает конструкцию упругой связи и обеспечивает повышение несущей способности опоры, достигается тем самым указанный технический результат. На фиг.1 изображен общий вид опоры вращающейся печи; на фиг.2 - то же, вид в плане. Устройство содержит вращающуюся печь 1 с опорными роликами 2 и 3, оси которых смонтированы в подвижно установленных в поперечных направляющих 4 рамы 5 корпусах б и 7, связанных между собой листовой рессорой, состоящей из параллельно расположенных пластин 8 и 9, каждая из которых по середине имеет коленообразную часть 10. Концы пластин 8 и 9 шарнирно закреплены в кронштейнах 11 и 12 корпусов 6 и 7. Перемещение последних ограничено упорами 13 и 14. Работает опора следующим образом, В рабочих условиях при увеличении массы футеровки, обмазки и материала печи 1 увеличивается вертикальная нагрузка Р, которая воспринимается роликами 2 и 3, перемещающими корпуса б и 7 по горизонтальным направляющим 4 рамы 5 в противоположных направлениях, что вызывает деформацию коленообразных частей 10 пластин 8,9 листовой рессоры, работающей на растяжение и изгиб в пределе упругости с накапливанием потенциальной энергии, га счет которой при уменьшении нагрузки Ρ детали опоры возвращаются в исходное положение.
