Опора обертової печі

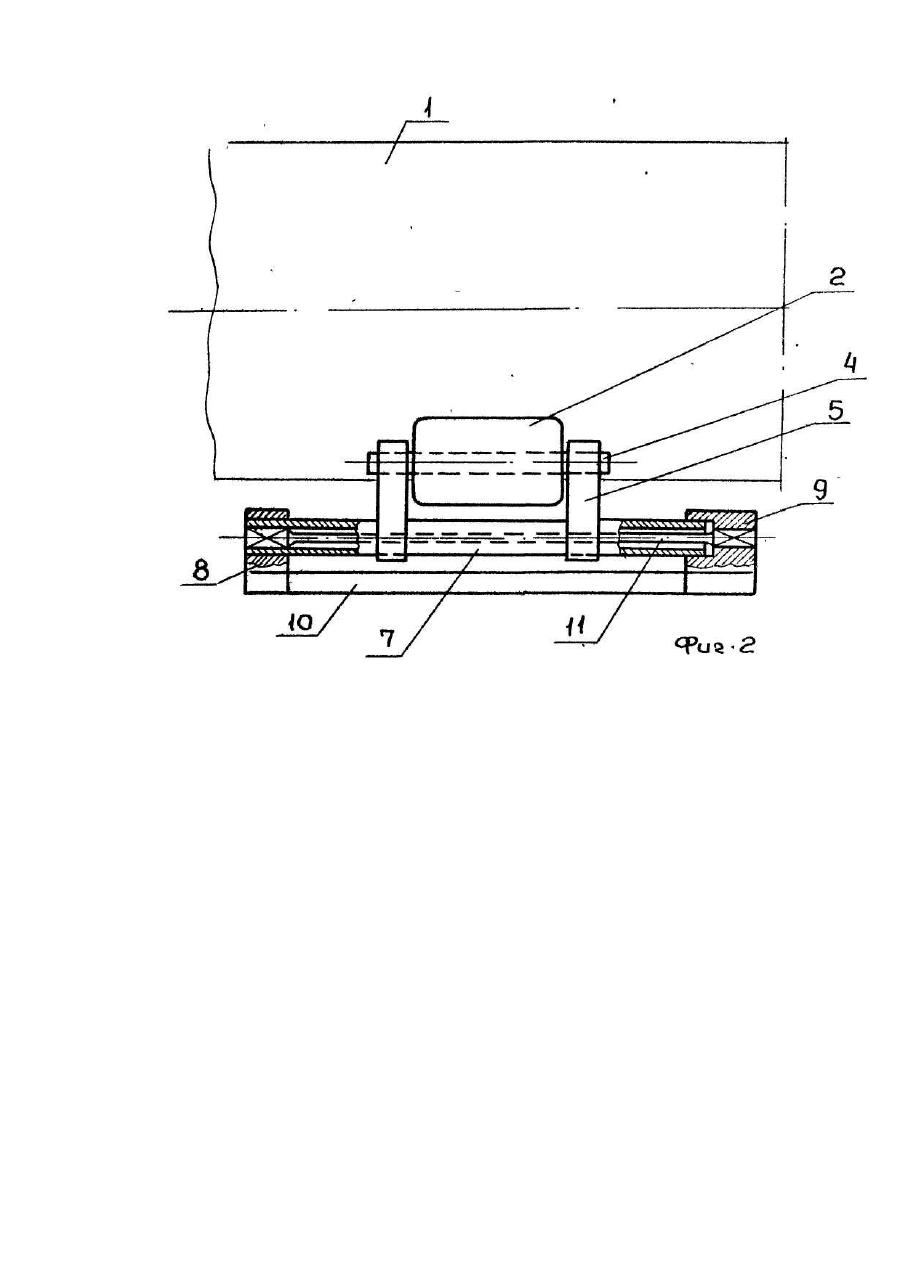

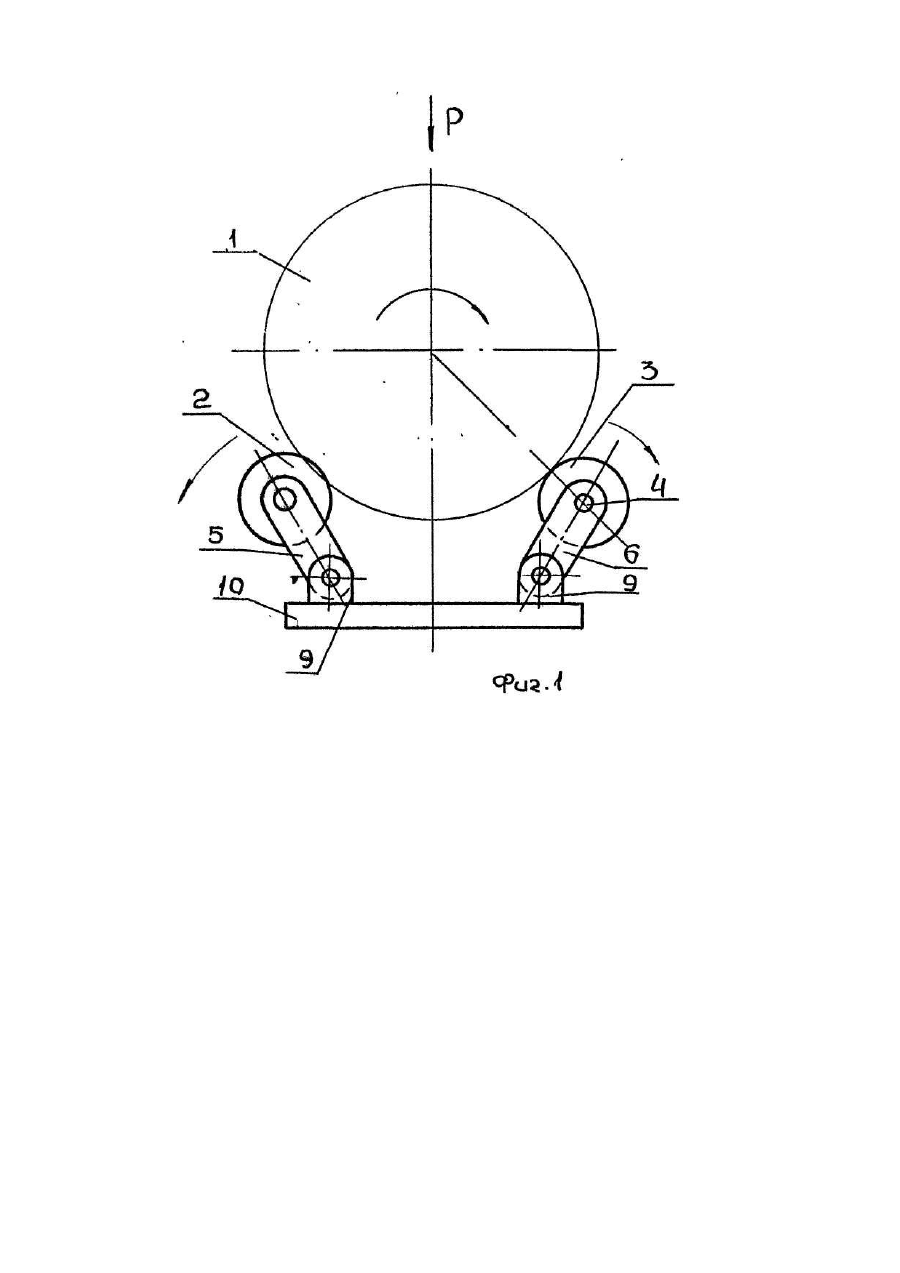

Изобретение относится к области строительного машиностроения и касается конструкции опор вращающихся обжиговых печей. Прототипом изобретения является опора вращающейся печи, содержащая опорные ролики с размещенными на их осях подшипниками, установленными в корпусах, которые выполнены подвижными в горизонтальных направлениях рамы и снабжены пружинами, каждая пружина расположена между корпусом и упором, закрепленным на раме. Недостаток известной конструкции состоит в многоэлементности, сложности и малой энергоемкости упругих элементов в виде спирально-винтовых пружин. В основу изобретения поставлена задача усовершенствования конструкции опоры путем повышения энергоемкости упругих элементов и упрощения конструкции. Технический результат при осуществлении изобретения заключается в повышении амортизационной способности. Поставленная задача решается тем, что в опоре вращающейся печи, содержащей опорные ролики с размещенными на их осях подшипниками, установленными в корпусах, выполненными подвижными, снабженными упругими элементами, расположенными на раме, согласно изобретению оси роликов с подшипниками установлены в поворотных рычагах, каждый из рычагов жестко соединен с трубой, внутри трубы расположен упругий элемент в виде торсиона, один конец последнего закреплен в трубе, а другой конец - в корпусе одного из подшипников. Совокупность признаков изобретения, включая выполнение упругих элементов в виде торсионов повышает амортизационную способность опоры в целом, так как торсион по сравнению с пружиной имеет энергоемкость в 1,2-1,5 раза большую, что и обеспечивает достижение упомянутого технического результата. Кроме того, горизонтальное размещение торсионов на раме упрощает конструкцию опоры в целом. На фиг.1 изображен общий вид опоры вращающейся печи; на фиг.2 - то же, вид сбоку. Устройство содержит вращающуюся печь 1 с опорными роликами 2 и 3, оси 4 которых установлены в подшипниках поворотных рычагах 5 и 6, каждый из которых закреплен на трубе 7, установленной в корпусах подшипников 8 и 9, прикрепленных к раме 10. Внутри трубы 7 размещен упругий элемент в виде торсиона 11. Один конец торсиона 11 закреплен в трубе 7, а другой - в корпусе подшипника 9. Крепление концов торсиона выполнено при помощи шлицевого соединения, что обеспечивает возможность осуществлять регулирование жесткости упругой характеристики опоры. Опора работает следующим образом. В рабочих условиях при увеличении массы футеровки, обмазки и материала печи 1 увеличивается вертикальная нагрузка Р, которая воспринимается роликами 2 и 3, что вызывает поворот рычагов 5, 6 с трубами 7 вокруг их осей и закрутку торсионов 11. В результате деформации торсионов в них накапливается потенциальная энергия, за счет которой приуменьшении нагрузки Р детали опоры возвращаются в исходное положение. Высокая амортизационная способность, простота и компактность конструкции опоры вращающейся печи являются преимуществами предложенного технического решения по сравнению с прототипом и известными опорами.
