Привід круглов’язальної машини
Номер патенту: 14087
Опубліковано: 15.05.2006
Автори: Марченко Анатолій Іванович, Хомяк Олег Миколайович, Піпа Борис Федорович
Формула / Реферат
1. Привід круглов’язальної машини, що містить електродвигун, кінематично зв’язаний з циліндричною шестірнею, яка шляхом зовнішнього зубчастого зачеплення зв’язана з зубчастим колесом голкового циліндра, який відрізняється тим, що він обладнаний додатковою циліндричною шестірнею, яка кінематично зв’язана з електродвигуном та шляхом внутрішнього зубчастого зачеплення зв’язана з зубчастим колесом.
2. Привід круглов’язальної машини за п. 1, який відрізняється тим, що осі циліндричних шестерень та зубчастого колеса розташовані в одній площині, а торцеві поверхні циліндричних шестерень розташовані на одному рівні.
Текст

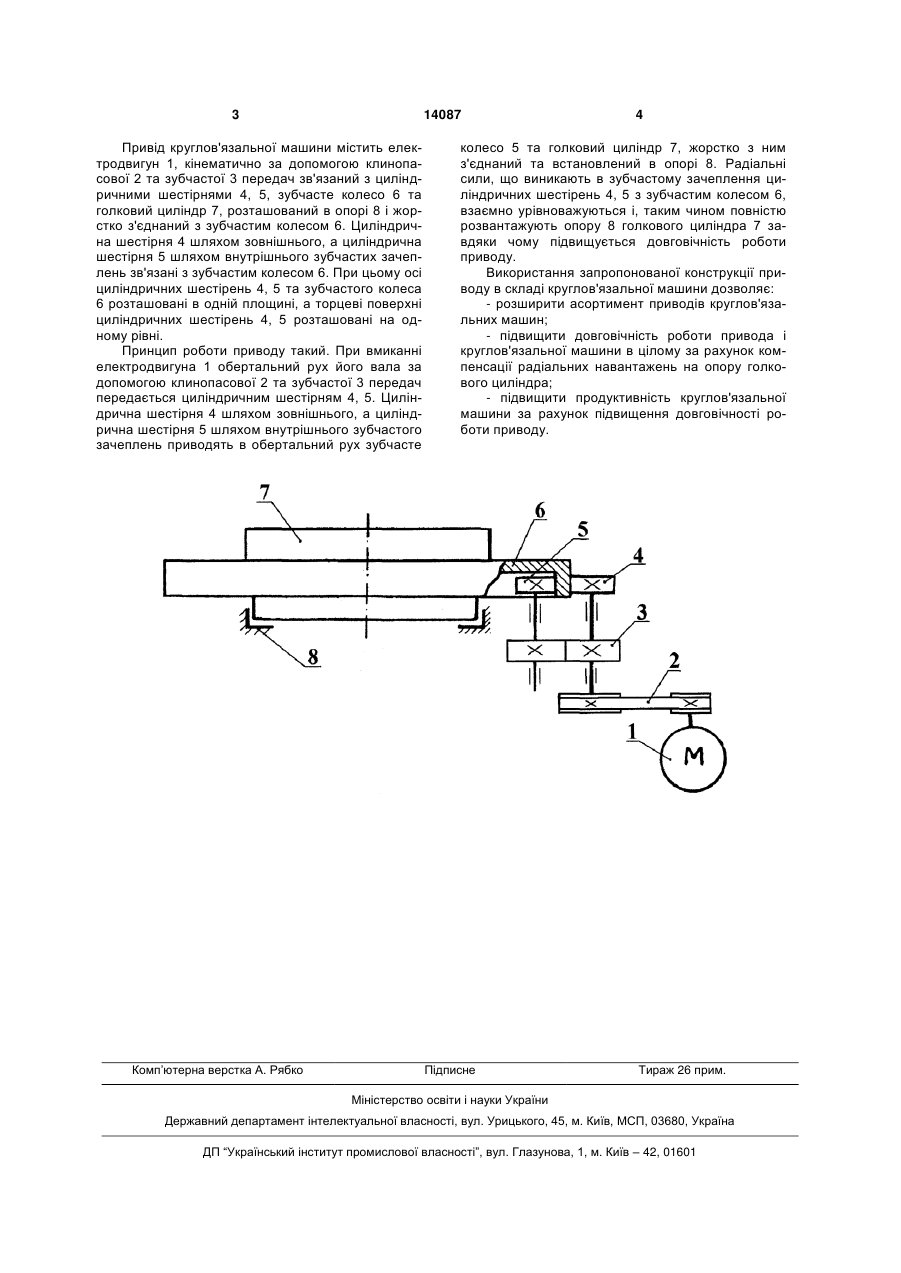

1. Привід круглов’язальної машини, що містить електродвигун, кінематично зв’язаний з циліндричною шестірнею, яка шляхом зовнішнього 3 14087 Привід круглов'язальної машини містить електродвигун 1, кінематично за допомогою клинопасової 2 та зубчастої 3 передач зв'язаний з циліндричними шестірнями 4, 5, зубчасте колесо 6 та голковий циліндр 7, розташований в опорі 8 і жорстко з'єднаний з зубчастим колесом 6. Циліндрична шестірня 4 шляхом зовнішнього, а циліндрична шестірня 5 шляхом внутрішнього зубчастих зачеплень зв'язані з зубчастим колесом 6. При цьому осі циліндричних шестірень 4, 5 та зубчастого колеса 6 розташовані в одній площині, а торцеві поверхні циліндричних шестірень 4, 5 розташовані на одному рівні. Принцип роботи приводу такий. При вмиканні електродвигуна 1 обертальний рух його вала за допомогою клинопасової 2 та зубчастої 3 передач передається циліндричним шестірням 4, 5. Циліндрична шестірня 4 шляхом зовнішнього, а циліндрична шестірня 5 шляхом внутрішнього зубчастого зачеплень приводять в обертальний рух зубчасте Комп’ютерна верстка А. Рябко 4 колесо 5 та голковий циліндр 7, жорстко з ним з'єднаний та встановлений в опорі 8. Радіальні сили, що виникають в зубчастому зачеплення циліндричних шестірень 4, 5 з зубчастим колесом 6, взаємно урівноважуються і, таким чином повністю розвантажують опору 8 голкового циліндра 7 завдяки чому підвищується довговічність роботи приводу. Використання запропонованої конструкції приводу в складі круглов'язальної машини дозволяє: - розширити асортимент приводів круглов'язальних машин; - підвищити довговічність роботи привода і круглов'язальної машини в цілому за рахунок компенсації радіальних навантажень на опору голкового циліндра; - підвищити продуктивність круглов'язальної машини за рахунок підвищення довговічності роботи приводу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
