Привід круглов’язальної машини

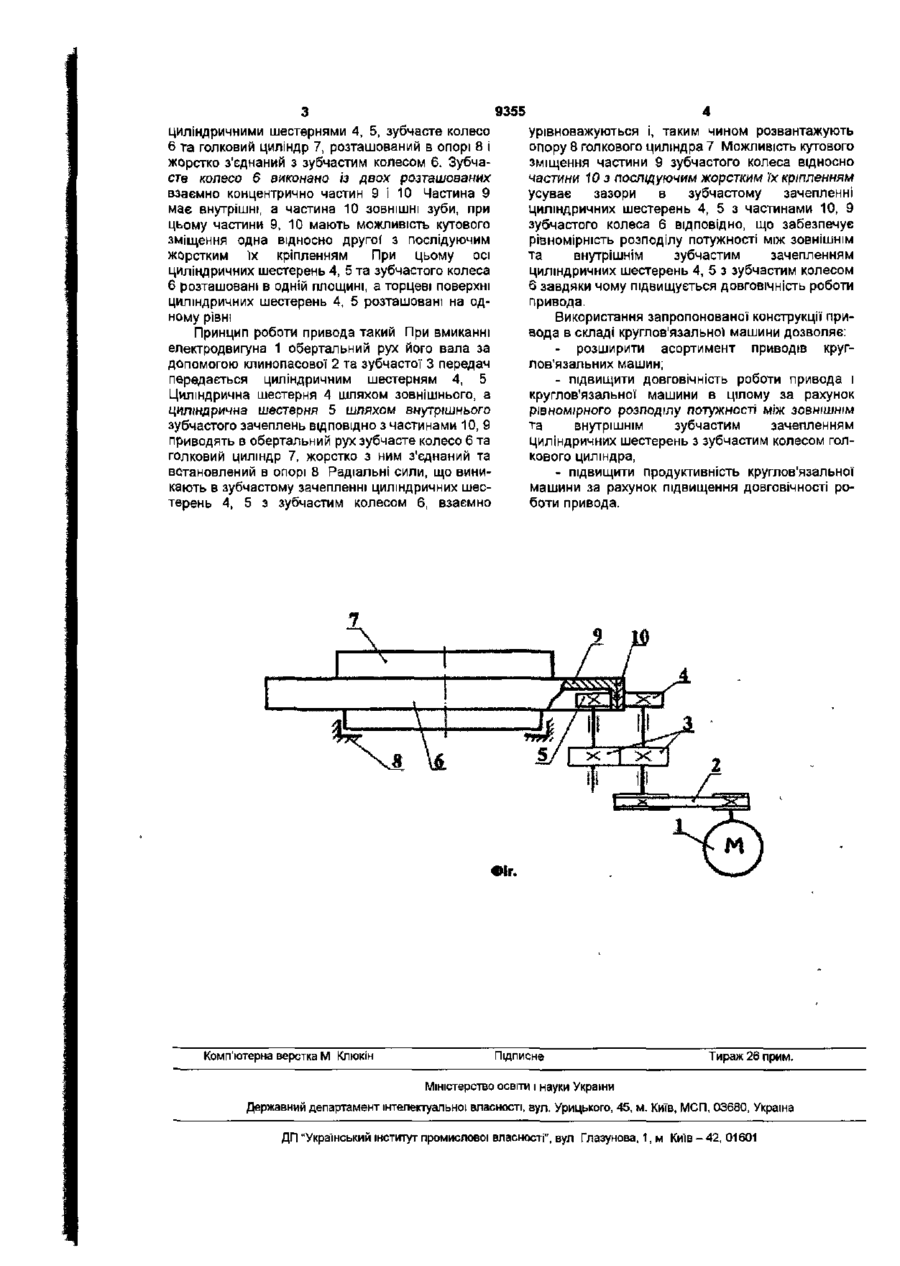

Привід круглов'язальної машини, що містить електродвигун, кінематично зв'язаний з двома циліндричними шестернями, кожна з яких шляхом ВІДПОВІДНО зовнішнього та внутрішнього зубчастого зачеплення зв'язана з зубчастим колесом голкового циліндра, який відрізняється тим, що зубчасте колесо голкового циліндра виконано із двох розташованих взаємно концентрично частин одна із яких має внутрішні, а друга - ЗОВНІШНІ зуби, при цьому частини встановлені з можливістю кутового зміщення для забезпечення жорсткого кріплення Корисна модель відноситься до області трикотажного машинобудування, а саме, до приводів круглов'язальних машин Відомий привід круглов'язальної машини, що містить електродвигун, кінематично зв'язаний з циліндричною шестернею, яка шляхом зовнішнього зубчастого зачеплення зв'язана з зубчастим колесом голкового циліндра [Хомяк О Н , Пипа Б Ф Повышение эффективности работы вязальных машин - М Легпромбытиздат, 1990, с 113, рис 1 67] Наявність циліндричної шестерні, яка знаходиться в зовнішньому зубчастому зачепленні з зубчастим колесом голкового циліндра призводить до появи значних радіальних навантажень, які діють на опору голкового циліндра, що спричинює інтенсивний м знос і, таким чином, зни дена задача створити такий привід круглов'язальної машини, в якому шляхом введення нових елементів та їх зв'язків, забезпечилось би підвищення ДОВГОВІЧНОСТІ роботи привода Поставлена задача вирішена тим, що в приводі круглов'язальної машини, що містить електродвигун, кінематично зв'язаний з двома циліндричними шестернями, кожна з яких шляхом ВІДПОВІДНО зовнішнього та внутрішнього зубчастого зачеплення зв'язана з зубчастим колесом голкового циліндра, зубчасте колесо голкового циліндра виконано із двох розташованих взаємно концентричне частин, одна із яких має внутрішні, а друга ЗОВНІШНІ зуби, при цьому частини встановлені з можливістю кутового зміщення для забезпечення жорсткого кріплення Обладнання приводу круглов'язальної машини зубчастим колесом голкового циліндра, яке виконано із двох розташованих взаємно концентрично частин, одна із яких має внутрішні, а друга ЗОВНІШНІ зуби, при цьому частини встановлені з можливістю кутового зміщення для забезпечення жорсткого кріплення, дозволяє рівномірно розподілити потужність між ЗОВНІШНІМ та внутрішнім зубчастим зачепленням циліндричних шестерень з зубчастим колесом голкового циліндра, що забезпечує підвищення ДОВГОВІЧНОСТІ роботи привода На кресленні (див Ф і г ) представлена кінематична схема приводу круглов'язальної машини Привід круглов'язальної машини містить електродвигун 1, кінематично за допомогою клинопасової 2 та зубчастої 3 передач зв'язаний з жує ДОВГОВІЧНІСТЬ роботи привода Відомий також привід круглов'язальної машини, що містить електродвигун, кінематично зв'язаний з двома циліндричними шестернями, кожна з яких шляхом ВІДПОВІДНО ЗОВНІШНЬОГО та внутрішнього зубчастого зачеплення зв'язана з зубчастим колесом голкового циліндра [Піпа Б Ф , Марченко А I Підвищення ефективності роботи привода круглов'язальних машин // Вісник КНУТД -2004 -№6(20) - с 12-16] Зубчасте колесо голкового циліндра виконано суцільним як одна деталь, що не дозволяє в повній мірі рівномірно розподілити потужність між ЗОВНІШНІМ та внутрішнім зубчастим зачепленням циліндричних шестерень з зубчастим колесом голкового циліндра, що в свою чергу знижує ДОВГОВІЧНІСТЬ роботи привода Таким чином в основу корисної моделі покла ю со 9355 циліндричними шестернями 4, 5, зубчасте колесо 6 та голковий циліндр 7, розташований в опорі 8 і жорстко з'єднаний з зубчастим колесом 6. Зубчасте колесо б виконано із двох розташованих взаємно концентрично частин 9 І 10 Частина 9 має внутрішні, а частина 10 ЗОВНІШНІ зуби, при цьому частини 9, 10 мають можливість кутового зміщення одна відносно другої з послідуючим жорстким їх кріпленням При цьому осі циліндричних шестерень 4, 5 та зубчастого колеса 6 розташовані в одній площині, а торцеві поверхні циліндричних шестерень 4, 5 розташовані на одному рівні Принцип роботи привода такий При вмиканні електродвигуна 1 обертальний рух його вала за допомогою клинопасової 2 та зубчастої 3 передач передається циліндричним шестерням 4, 5 Циліндрична шестерня 4 шляхом зовнішнього, а циліндрична шестерня 5 шляхом внутрішнього зубчастого зачеплень ВІДПОВІДНО З частинами 10, 9 приводять в обертальний рух зубчасте колесо 6 та голковий циліндр 7, жорстко з ним з'єднаний та встановлений в опорі 8 Радіальні сили, що виникають в зубчастому зачепленні циліндричних шестерень 4, 5 з зубчастим колесом 6, взаємно урівноважуються і, таким чином розвантажують опору 8 голкового циліндра 7 Можливість кутового зміщення частини 9 зубчастого колеса відносно частини 10 з послідуючим жорстким їх кріпленням усуває зазори в зубчастому зачепленні циліндричних шестерень 4, 5 з частинами 10, 9 зубчастого колеса 6 відповідно, що забезпечує рівномірність розподілу потужності між зовнішнім та внутрішнім зубчастим зачепленням циліндричних шестерень 4, 5 з зубчастим колесом 6 завдяки чому підвищується довговічність роботи привода. Використання запропонованої конструкції привода в складі круглов'язальної машини дозволяє: - розширити асортимент приводів круглов'язальних машин; - підвищити довговічність роботи привода і круглов'язальної машини в цілому за рахунок рівномірного розподілу потужності між ЗОВНІШНІМ та внутрішнім зубчастим зачепленням циліндричних шестерень з зубчастим колесом голкового циліндра, - підвищити продуктивність круглов'язальної машини за рахунок підвищення довговічності роботи привода. ФІГ. Комп'ютерна верстка М Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
