Тензоперетворювач
Формула / Реферат
Тензоперетворювач, що складається з пружної пластини та тензодатчика, який відрізняється тим, що він додатково містить порожнистий жорсткий стержень, що щільно обіймає пружну пластину і може пересуватися та фіксуватися відносно неї, скобу, що щільно обіймає жорсткий стержень і може пересуватися та фіксуватися відносно нього.
Текст

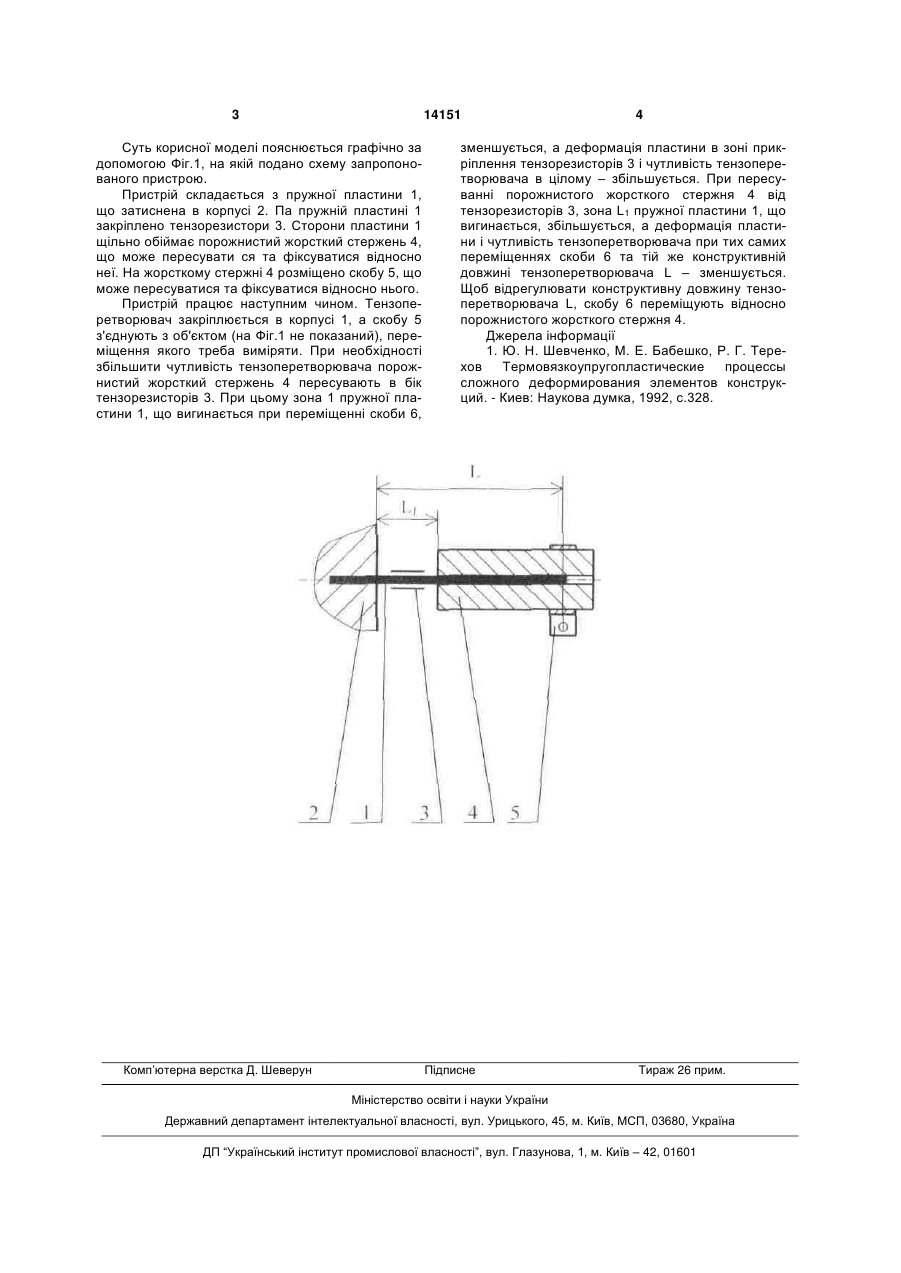

Тензоперетворювач, що складається з пружної пластини та тензодатчика, який відрізняється тим, що він додатково містить порожнистий жорсткий стержень, що щільно обіймає пружну пластину і може пересуватися та фіксуватися відносно неї, скобу, що щільно обіймає жорсткий стержень і може пересуватися та фіксуватися відносно нього. (19) (21) u200507720 (22) 02.08.2005 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Тормахов Микола Миколайович (73) ІНСТИТУТ МЕХАНІКИ ІМ.С.П.ТИМОШЕНКА НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ 3 14151 Суть корисної моделі пояснюється графічно за допомогою Фіг.1, на якій подано схему запропонованого пристрою. Пристрій складається з пружної пластини 1, що затиснена в корпусі 2. Па пружній пластині 1 закріплено тензорезистори 3. Сторони пластини 1 щільно обіймає порожнистий жорсткий стержень 4, що може пересувати ся та фіксуватися відносно неї. На жорсткому стержні 4 розміщено скобу 5, що може пересуватися та фіксуватися відносно нього. Пристрій працює наступним чином. Тензоперетворювач закріплюється в корпусі 1, а скобу 5 з'єднують з об'єктом (на Фіг.1 не показаний), переміщення якого треба виміряти. При необхідності збільшити чутливість тензоперетворювача порожнистий жорсткий стержень 4 пересувають в бік тензорезисторів 3. При цьому зона 1 пружної пластини 1, що вигинається при переміщенні скоби 6, Комп’ютерна верстка Д. Шеверун 4 зменшується, а деформація пластини в зоні прикріплення тензорезисторів 3 і чутливість тензоперетворювача в цілому – збільшується. При пересуванні порожнистого жорсткого стержня 4 від тензорезисторів 3, зона L1 пружної пластини 1, що вигинається, збільшується, а деформація пластини і чутливість тензоперетворювача при тих самих переміщеннях скоби 6 та тій же конструктивній довжині тензоперетворювача L – зменшується. Щоб відрегулювати конструктивну довжину тензоперетворювача L, скобу 6 переміщують відносно порожнистого жорсткого стержня 4. Джерела інформації 1. Ю. Н. Шевченко, М. Е. Бабешко, Р. Г. Терехов Термовязкоупругопластические процессы сложного деформирования элементов конструкций. - Киев: Наукова думка, 1992, с.328. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюStrain gage transducer
Автори англійськоюTormakhov Mykola Mykolaiovych
Назва патенту російськоюТензометрический преобразователь
Автори російськоюТормахов Николай Николаевич
МПК / Мітки
Мітки: тензоперетворювач
Код посилання
<a href="https://ua.patents.su/2-14151-tenzoperetvoryuvach.html" target="_blank" rel="follow" title="База патентів України">Тензоперетворювач</a>
