Спосіб відтворення магнітного запису фазомодулюваних сигналів

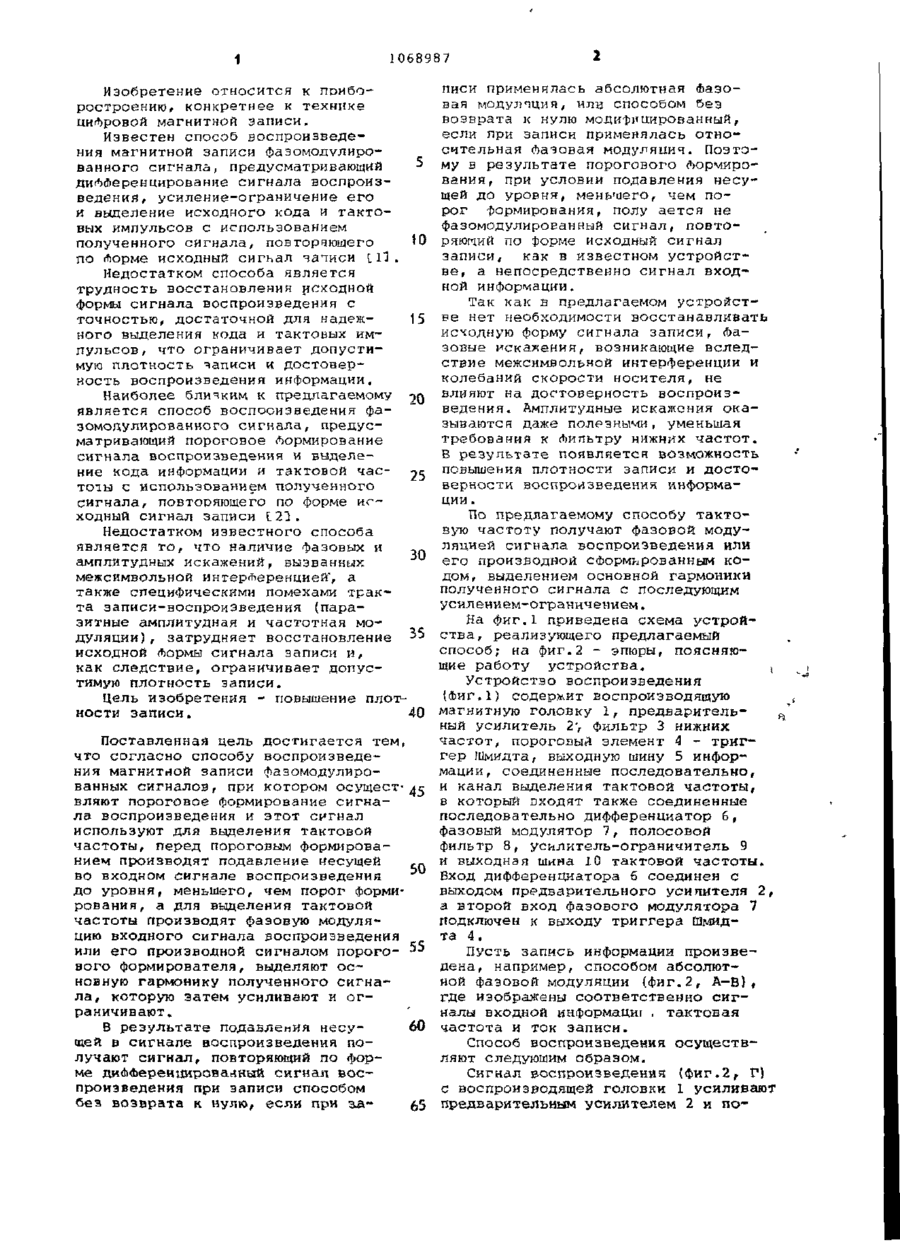

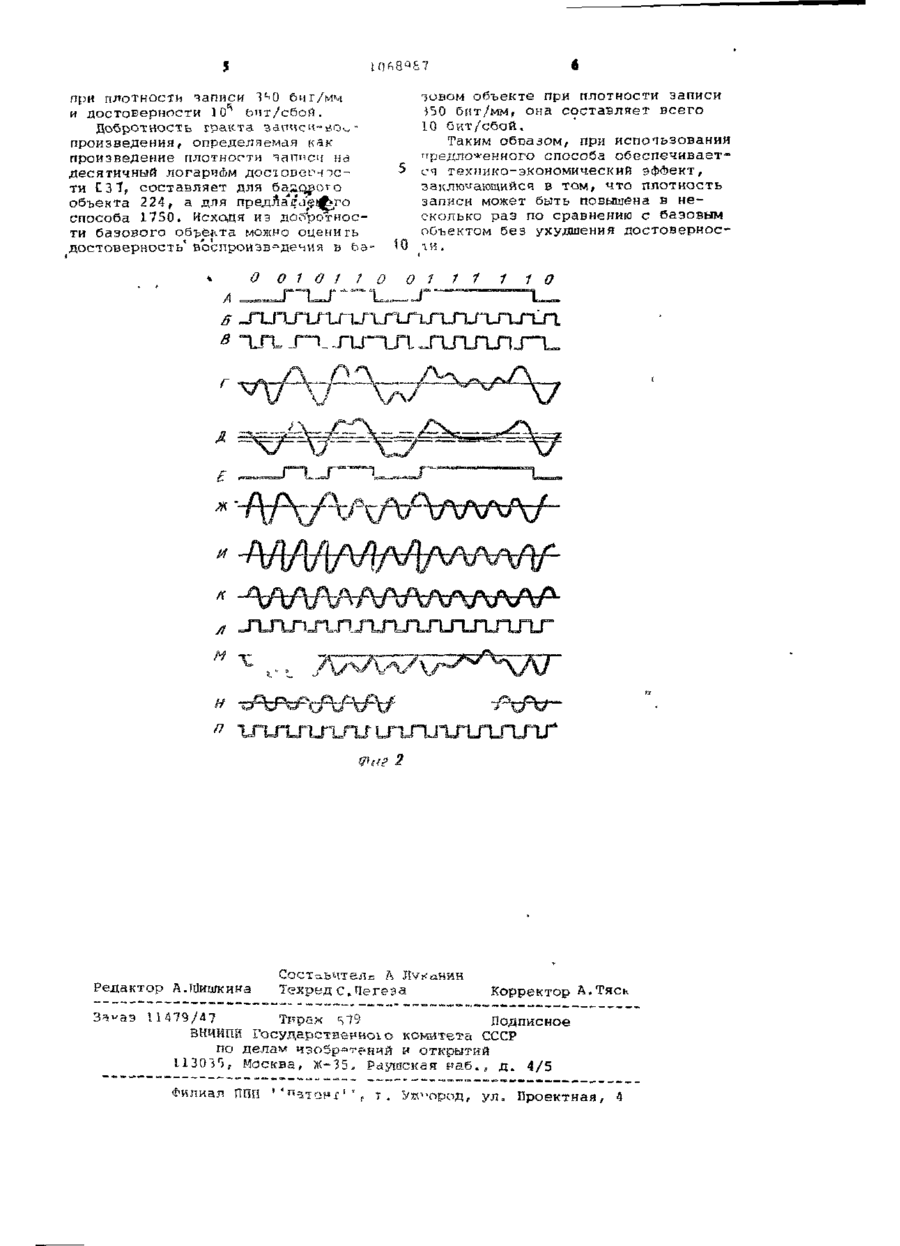

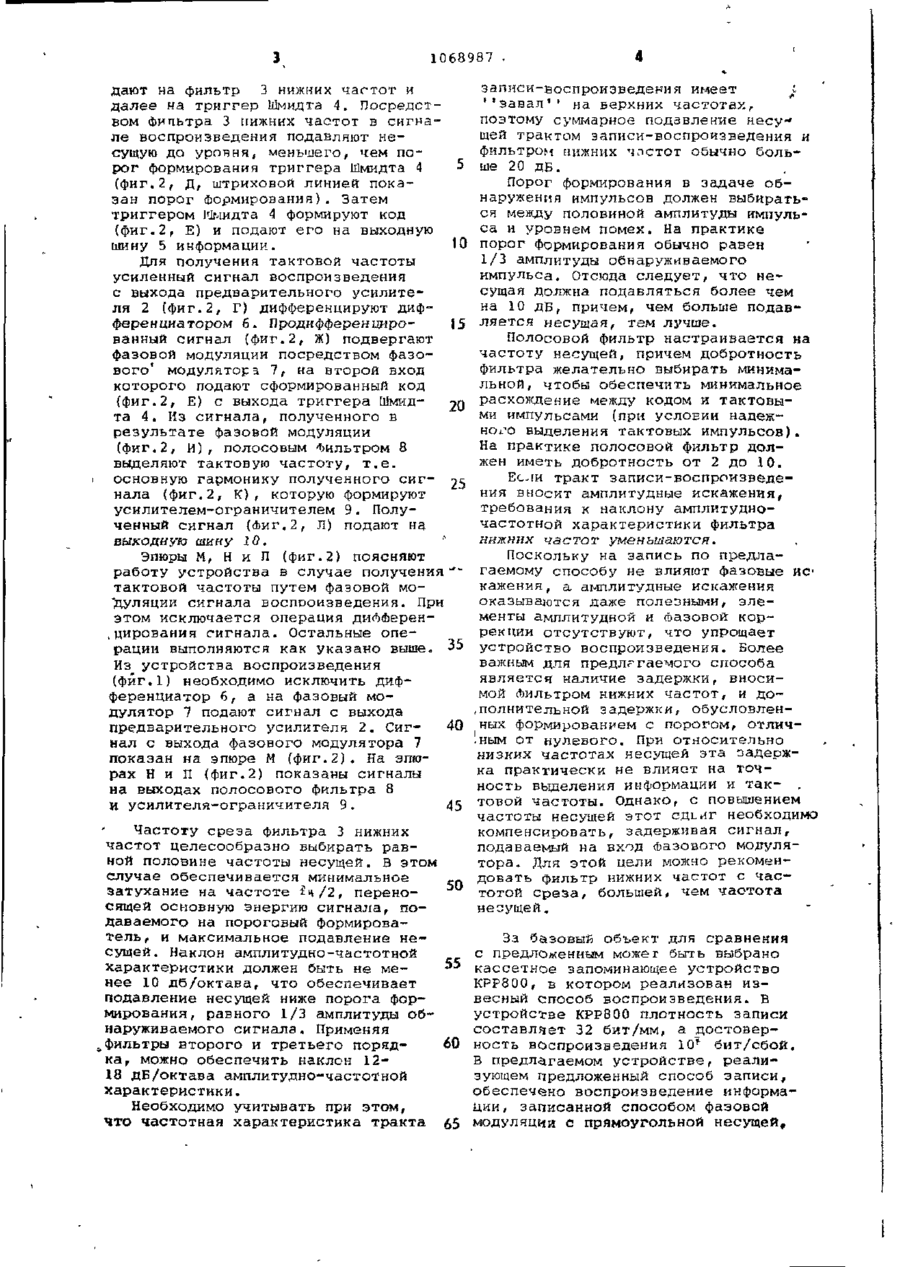

СПОСОБ ВОСПРОИЗВЕДЕНИЯ МАГНИТНОЙ ЗАПИСИ ФАЗОМОДУЛИРОВАНННХ СИГНАЛОВ, при котором осуществляют пороговое формирование сигнала воспроизведения и этот сигнал используют для выделения тактовой частоты, о т л и ч а ю щ и й с я тем, что, с целью повышения плотности записи; перед пороговым формированием производят подавление несущей во входном сигнале воспроизведения до уровня, меньшего, чем порог Формирования, а для выделения тактовой частоты производят Лазовую модуляцию входного сигнала воспроизведения или его производной сигналом порогового формирователя, выделяют основную гармонику полученного сигнала, которую затем усиливают и ограничивают . 5 •О \ 6 8 7 Фиг 1 9 ю 1 1068987 Изобретение относится к приборостроению» конкретнее к технике цифровой магнитной записи. Известен способ воспроизведения магнитной записи фазомодулированного сигнала, предусматривающий дифференцирование сигнала воспроизведения , усиление-ограничение его и выделение исходного кода и тактовых импульсов с использованием полученного сигнала, повторяющего 10 по Лорме исходный сигнал залиси ill. Недостатком способа является трудность восстановления исходной формы сигнала воспроизведения с точностью, достаточной для надеж15 ного выделения кода и тактовых импульсов, что ограничивает допустимую плотность записи и достоверность воспроизведения информации. Наиболее близким к предлагаемому 20 является способ воспооизведения фаэомодулированного сигнала, предусматривающий пороговое Аормирование сигнала воспроизведения и выделение кода информации и тактовой час- 25 тоты с использованием полученного сигнала, повторяющего по форме исходный сигнал записи 121. Недостатком известного способа является то, что наличие фазовых и 30 амплитудных искажений, вызванных межсимвольной интерференцией", а также специфическими помехами тракта записи-воспроизведения {паразитные амплитудная и частотная модуляции) , затрудняет восстановление исходной Лормы сигнала записи и, как следствие, ограничивает допустимую плотность записи. Цель изобретения - повышение плотности записи. 40 Поставленная цель достигается тем, что согласно способу воспроизведения магнитной записи фазомодулированных сигналов, при котором осущест- 45 вляют пороговое формирование сигнала воспроизведения и этот сигнал используют для выделения тактовой частоты, перед пороговым формированием производят подавление несущей 50 во входном сигнале воспроизведения до уровня, меньшего, чем порог формирования, а для выделения тактовой частоты производят фазовую модуляцию входного сигнала воспроизведения или его производной сигналом порого- 55 вого формирователя, выделяют основную гармонику полученного сигнала, которую затем усиливают и ограничивают. 60 В результате подавления несуадей в сигнале воспроизведения получают сигнал, повторяющий по форме дифференцированный сигнал воспроизведения при записи способом без возврата к нулю, если при за65 писи применялась абсолютная Фазовая модулчция, или способом без возврата к нулю модифицированный, если при записи применялась относительная Лазовая модуляция. Поэтому в результате порогового формирования, при условии подавления несущей до уровня, меньшего, чем порог формирования, полу ается не фазомодулированный сигнал, повторяющий по форме исходный сигнал записи, как в известном устройстве, а непосредственно сигнал входной информации. Так как в предлагаемом устройстве нет необходимости восстанавливать исходную форму сигнала записи, Фазовые искажения, возникающие вследствие межсимвольной интерференции и колебаний скорости носителя, не влияют на достоверность воспроизведения. Амплитудные искажения оказываются даже полезными, уменьшая требования к Липьтру нижних частот. В результате появляется возможность повышения плотности записи и достоверности воспроизведения информации . По предлагаемому способу тактовую частоту получают фазовой модуляцией сигнала воспроизведения или его производной сформированным кодом, выделением основной гармоники полученного сигнала с последующим усилением-ограничением. На фиг.1 приведена схема устройства , реализующего предлагаемый способ; на фиг.2 - эпюры, поясняющие работу устройства. х Устройство воспроизведения (йшг.1) содержит воспроизводящую магнитную головку 1, предварительf ный усилитель 2', фильтр 3 нижних частот, пороговый элемент (фиг.2, Д, штриховой линией показан порог Формирования). Затем триггером Шмидта 4 формируют код (фиг.2, Е) и подают его на выходную шину 5 информации. 10 Для получения тактовой частоты усиленный сигнал воспроизведения с выхода предварительного усилителя 2 (фиг.2, Г) дифференцируют дифференциатором 6. Продифференциро15 ванный сигнал (фиг.2, Ж) подвергают фазовой модуляции посредством фазового' модулятор з 7, на второй вход которого подают сформированный код (фиг.2, Е) с выхода триггера Шмид20 та 4. Из сигнала, полученного в результате фазовой модуляции (фиг.2, И ) , полосовым Фильтром 8 выделяют тактовую частоту, т.е. основную гармонику полученного сиг- 25 нала (фиг.2, К ) , которую формируют усилителем-ограничителем 9. Полученный сигнал ((Ьиг.2, Л) подают на выходную шину 10. Эпюры м, Н и П (фиг.2) поясняют работу устройства в случае получения •* *• тактовой частоты путем фазовой мо'дуляции сигнала воспроизведения. При этом исключается операция ди^Ферен,цирования сигнала. Остальные операции выполняются как указано выше. 35 Из устройства воспроизведения (фйг.1) необходимо исключить дифференциатор 6, а на фазовый модулятор 7 подают сигнал с выхода предварительного усилителя 2. Сиг40 нал с выхода фазового модулятора 7 показан на эпюре М (фиг.2). На эпюрах Н и П (фиг.2) показаны сигналы на выходах полосового фильтра 8 и усилителя-ограничителя 9. 45 записи-воспроизведения имеет і 1 'завал'' на верхних частотах, поэтому суммарное подзвление несущей трактом записи-воспроизведения и фильтром нижних члстот обычно больше 20 дБ. Порог формирования в задаче обнаружения импульсов должен выбираться между половиной амплитуды импульса и уровнем помех. На практике порог формирования обычно равен 1/3 амплитуды обнаруживаемого импульса. Отсюда следует, что несущая должна подавляться более чем на 10 Д Б , причем, чем больше подавляется несущая, тем лучше. Полосовой фильтр настраивается на частоту несущей, причем добротность фильтра желательно выбирать минимальной , чтобы обеспечить минимальное расхождение между кодом и тактовыми импульсами (при условии надежного выделения тактовых импульсов). На практике полосовой фильтр должен иметь добротность от 2 до 10. Если тракт записи-воспроизведения вносит амплитудные искажения, требования к наклону амплитудночастотной характеристики фильтра нижних частот уменьшаются. Поскольку на запись по предлагаемому способу не влияют фазовые искажения, а амплитудные искажения оказываются даже полезными, элементы амплитудной и гоазовой коррекции отсутствуют, что упрощает устройство воспроизведения. Более важным для предлагаемого способа является наличие задержки, вносимой Фильтром нижних частот, и дополнительной задержки, обусловленных формированием с порогом, отлич.ным от нулевого. При относительно низких частотах несущей эта задержка практически не влияет на точность выделения информации и так- . товой частоты. Однако, с повышением частоты несущей этот едьиг необходимо компенсировать, задерживая сигнал, Частоту среза фильтра 3 нижних подаваемый на вход Фазового модулячастот целесообразно выбирать равтора. Для этой цели можно рекоменной половине частоты несущей. В этом случае обеспечивается минимальное __ довать фильтр нижних частот с частотой среза, большей, чем частота Затухание на частоте £ч/2, перенонесущей. сящей основную энергию сигнала, подаваемого на пороговый формирователь, и максимальное подавление неЗа базовый объект для сравнения сущей. Наклон амплитудно-частотной с предложенным може г быть выбрано 55 кассетное запоминающее устройство характеристики должен быть не менее 10 дб/октава, что обеспечивает КРР800, в котором реализован изподавление несущей ниже порога форвесный способ воспроизведения, в мирования, равного 1/3 амплитуды обустройстве КРР800 плотность записи наруживаемого сигнала, Применяя составляет 32 бит/мм, а достовервторого и третьего поряд60 ность воспроизведения 10f бит/сбой. tфильтры ка, можно обеспечить наклон 12В предлагаемом устройстве, реали18 дБ/октава амплитудно-частотной зующем предложенный способ записи, характеристики. обеспечено воспроизведение информации, записанной способом фазовой Необходимо учитывать при этом, что частотная характеристика тракта 65 модуляции с прямоугольной несущей. $ •зовом объекте при плотности записи }5 0 бит/мм, она составляет всего 10 бит/сбой. Таким обтэазом, при использовании предложенного способа обеспечивает™ 5 с я технике-экономический эффект, заключающийся в том, что плотность записи может быть повышена в несколько раз по сравнению с базовым объектом без ухудшения достовернос при плотности записи Ч^О биг/мм и достоверности 10^ е?чт/сбой. Добротность гракта запчсн-^о^произведения, определяемая как произведение плотности "записч ив. десятичный логарифм досюсеі^істи С З "ї, составляет для ба^о^ото объекта 224, а для предп adapter о способа 1750. Исходя из добротности базового объекта можно оцени гь ДОСТОВЄрНОСТЬ^ ВОСПрОИЭВ^ДеЧVI Я В 6Э' О 0 1 0 1 1 І0 0 їй. 0 1 1 1 1 1 0 Л, nXLTLn ГП І2Г -£^1 fl ч: 5^=» Редактор А.Шишкикэ е=Ф в^т t^-1^ &=^ъ е- t гв-t f—t ЪыЗ а-=ъ itaJ ep^t I»*/ еда» 1^-.». } *J f=4 р^ч f* с Д Л Техред с»Пегеэа Корректор А.Тяск 11479/47 Тираж S79 Подписное ВНИИПЙ Государственною комитета СССР по делам чэобр^т-еичй и открытий 11303^, Москва, Ж-3 5, Рауіаская раб., д. 4/5 Филиал П П ' П ул. Проектная, 4
