З’єднання деталей з валом
Номер патенту: 14266
Опубліковано: 15.05.2006
Автори: Марченко Анатолій Іванович, Тарасенко Анатолій Іванович, Піпа Борис Федорович
Формула / Реферат
З'єднання деталей з валом, що містить вал з робочою поверхнею, деталь, встановлену на його робочій поверхні, та засіб для фіксації деталі на валу, яке відрізняється тим, що деталь на своїх кінцях виконана у вигляді цангової втулки, а засіб для фіксації деталі на валу виконаний у вигляді цангового затискача, що містить дві напівобойми, кожна з яких встановлена на цанговій втулці по різні її боки та прикріплена до деталі.
Текст

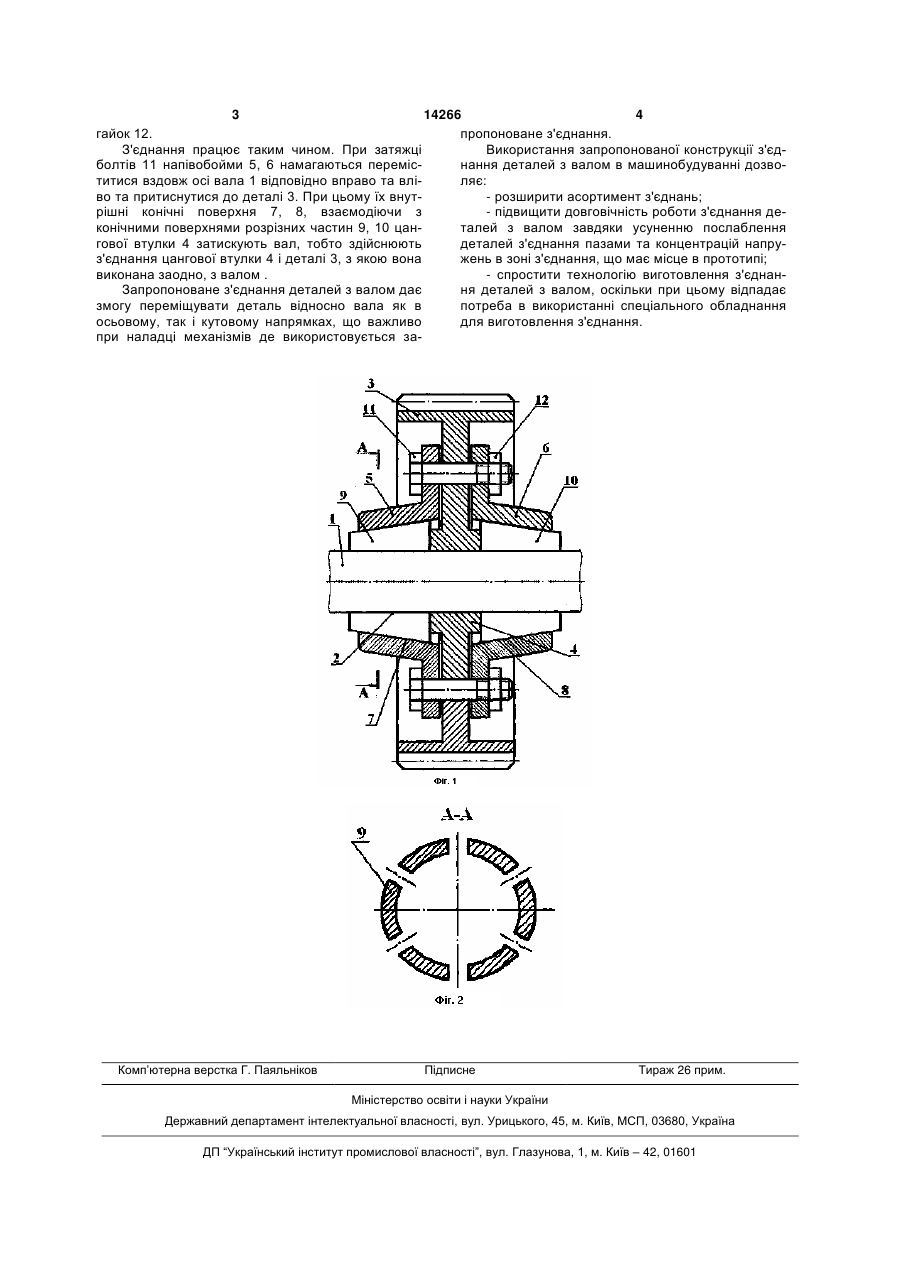

З'єднання деталей з валом, що містить вал з робочою поверхнею, деталь, встановлену на його робочій поверхні, та засіб для фіксації деталі на валу, яке відрізняється тим, що деталь на своїх кінцях виконана у вигляді цангової втулки, а засіб для фіксації деталі на валу виконаний у вигляді цангового затискача, що містить дві напівобойми, кожна з яких встановлена на цанговій втулці по різні її боки та прикріплена до деталі. (19) (21) u200509843 (22) 19.10.2005 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Піпа Борис Федорович, Тарасенко Анатолій Іванович, Марченко Анатолій Іванович (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 14266 4 гайок 12. пропоноване з'єднання. З'єднання працює таким чином. При затяжці Використання запропонованої конструкції з'єдболтів 11 напівобойми 5, 6 намагаються переміснання деталей з валом в машинобудуванні дозвотитися вздовж осі вала 1 відповідно вправо та вліляє: во та притиснутися до деталі 3. При цьому їх внут- розширити асортимент з'єднань; рішні конічні поверхня 7, 8, взаємодіючи з - підвищити довговічність роботи з'єднання деконічними поверхнями розрізних частин 9, 10 цанталей з валом завдяки усуненню послаблення гової втулки 4 затискують вал, тобто здійснюють деталей з'єднання пазами та концентрацій напруз'єднання цангової втулки 4 і деталі 3, з якою вона жень в зоні з'єднання, що має місце в прототипі; виконана заодно, з валом . - спростити технологію виготовлення з'єднанЗапропоноване з'єднання деталей з валом дає ня деталей з валом, оскільки при цьому відпадає змогу переміщувати деталь відносно вала як в потреба в використанні спеціального обладнання осьовому, так і кутовому напрямках, що важливо для виготовлення з'єднання. при наладці механізмів де використовується за Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюJunction of parts to shaft
Автори англійськоюPipa Borys Fedorovych, Tarasenko Anatolii Ivanovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюСоединение деталей с валом
Автори російськоюПипа Борис Федорович, Тарасенко Анатолий Иванович, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16B 21/00
Мітки: валом, з'єднання, деталей
