Номер патенту: 14265
Опубліковано: 15.05.2006
Автори: Хомяк Олег Миколайович, Піпа Борис Федорович, Марченко Анатолій Іванович
Формула / Реферат
Муфта, що містить втулку з внутрішньою та зовнішньою поверхнями, яка відрізняється тим, що додатково обладнана двома гайками з внутрішніми конічними поверхнями, нагвинченими на втулку, по різні її боки, при цьому зовнішня поверхня втулки має три частини, дві крайні з яких виконані конічними розрізними у вигляді цанг, менші діаметри яких розташовані на торцях втулки, а третя, середня частина виконана циліндричною суцільною, при цьому конусність конічних поверхонь гайок дорівнює конусності відповідних крайніх частин зовнішньої поверхні втулки.
Текст

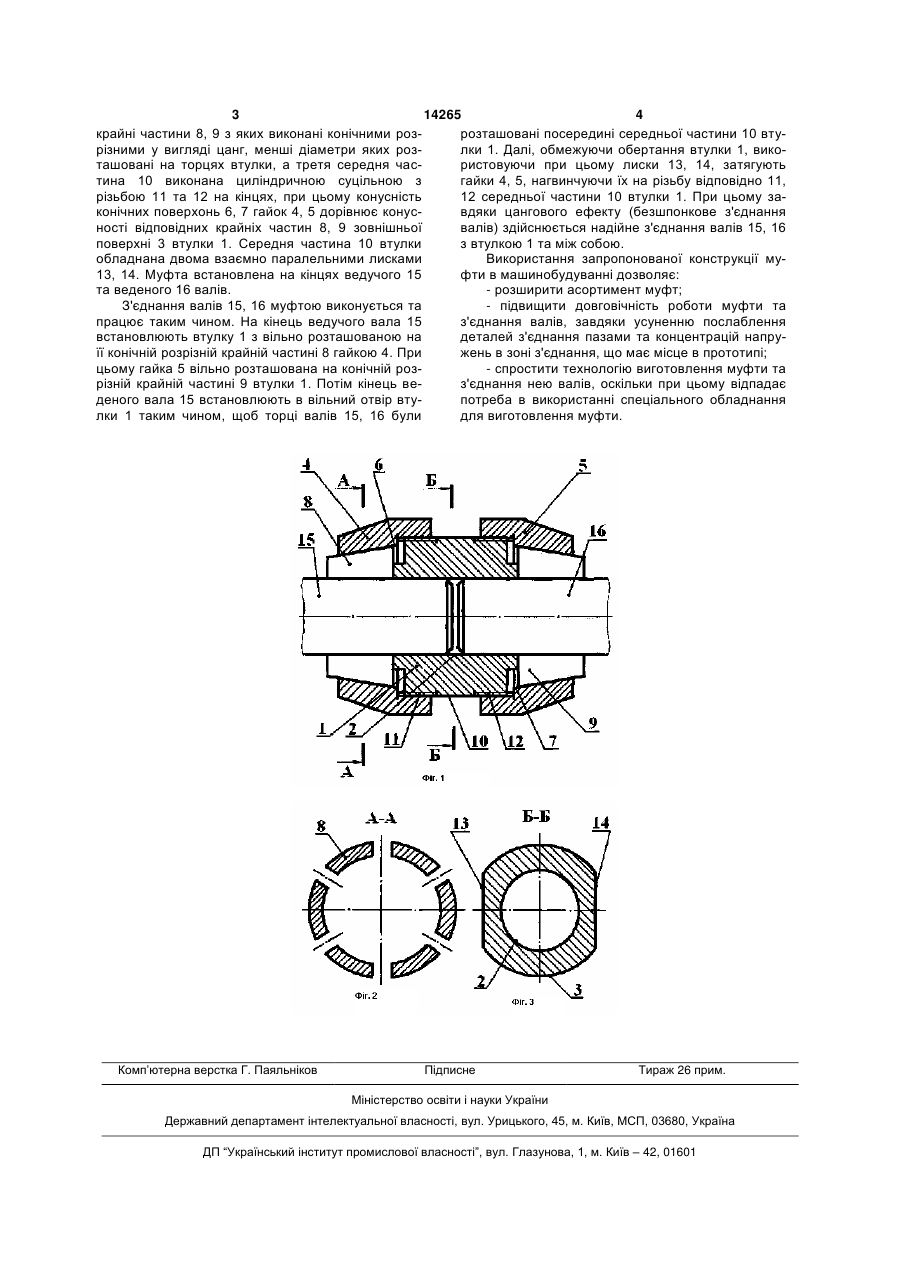

Муфта, що містить втулку з внутрішньою та зовнішньою поверхнями, яка відрізняється тим, 3 14265 4 крайні частини 8, 9 з яких виконані конічними розрозташовані посередині середньої частини 10 втурізними у вигляді цанг, менші діаметри яких розлки 1. Далі, обмежуючи обертання втулки 1, викоташовані на торцях втулки, а третя середня часристовуючи при цьому лиски 13, 14, затягують тина 10 виконана циліндричною суцільною з гайки 4, 5, нагвинчуючи їх на різьбу відповідно 11, різьбою 11 та 12 на кінцях, при цьому конусність 12 середньої частини 10 втулки 1. При цьому законічних поверхонь 6, 7 гайок 4, 5 дорівнює конусвдяки цангового ефекту (безшпонкове з'єднання ності відповідних крайніх частин 8, 9 зовнішньої валів) здійснюється надійне з'єднання валів 15, 16 поверхні 3 втулки 1. Середня частина 10 втулки з втулкою 1 та між собою. обладнана двома взаємно паралельними лисками Використання запропонованої конструкції му13, 14. Муфта встановлена на кінцях ведучого 15 фти в машинобудуванні дозволяє: та веденого 16 валів. - розширити асортимент муфт; З'єднання валів 15, 16 муфтою виконується та - підвищити довговічність роботи муфти та працює таким чином. На кінець ведучого вала 15 з'єднання валів, завдяки усуненню послаблення встановлюють втулку 1 з вільно розташованою на деталей з'єднання пазами та концентрацій напруїї конічній розрізній крайній частині 8 гайкою 4. При жень в зоні з'єднання, що має місце в прототипі; цьому гайка 5 вільно розташована на конічній роз- спростити технологію виготовлення муфти та різній крайній частині 9 втулки 1. Потім кінець вез'єднання нею валів, оскільки при цьому відпадає деного вала 15 встановлюють в вільний отвір втупотреба в використанні спеціального обладнання лки 1 таким чином, щоб торці валів 15, 16 були для виготовлення муфти. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюClutch
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюМуфта
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16B 21/00
Мітки: муфта
