Високонапірна радіально-осьова гідротурбіна

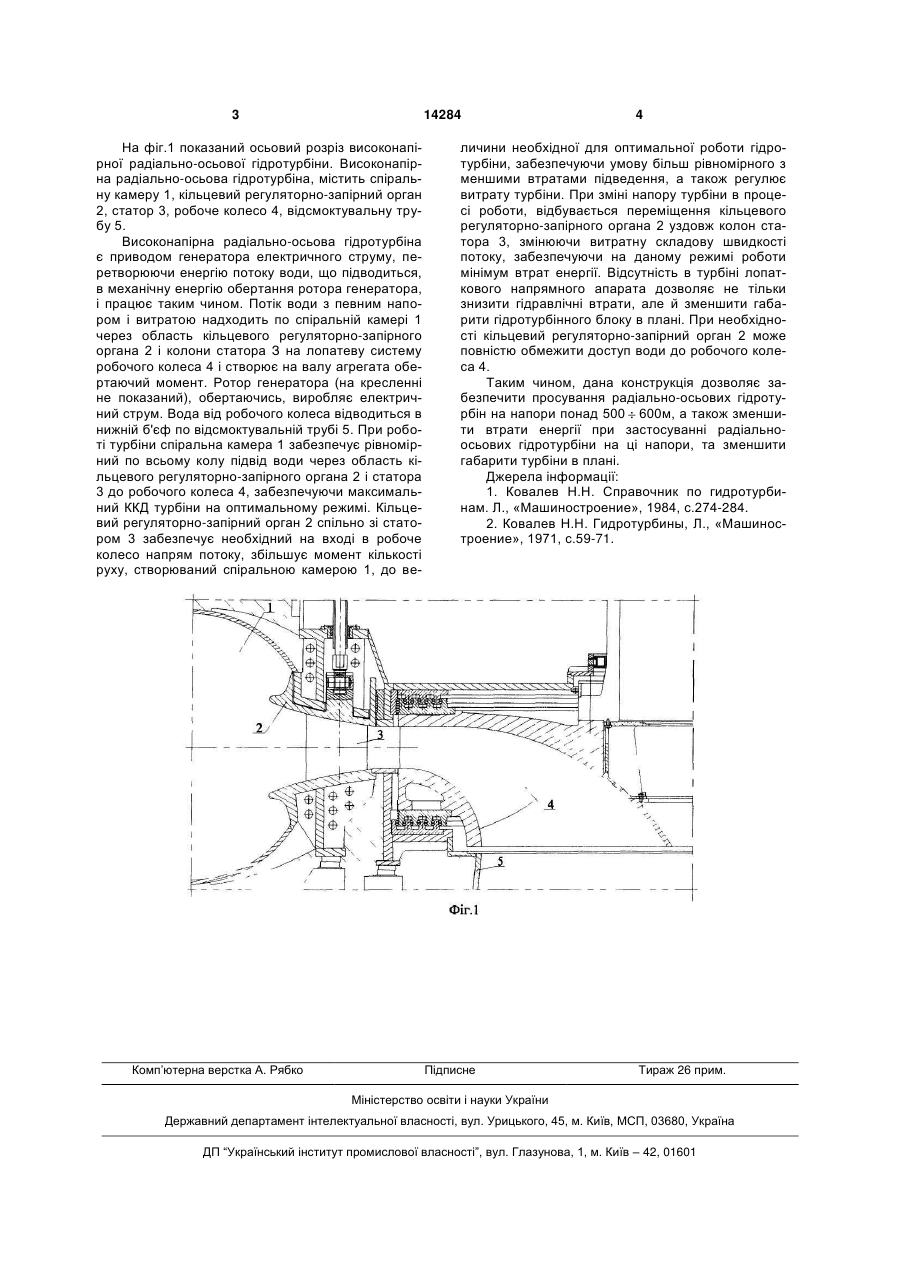

Високонапірна радіально-осьова гідротурбіна, що містить спіральну камеру, статор, регулюючий і запірний орган, робоче колесо, відсмоктувальну трубу, яка відрізняється тим, що як регулюючий і запірний орган застосовують кільцевий регуляторно-запірний орган, встановлений в зоні статора, і який має вигляд кільця з прорізами для колон статора, з можливістю переміщення уздовж колон статора в процесі регулювання гідротурбіни. (19) (21) u200509957 (22) 24.10.2005 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Потетенко Олег Васильович, Ковальов Станіслав Михайлович, Дранковський Віктор Едуардович (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ "ХАРКІВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 14284 На фіг.1 показаний осьовий розріз високонапірної радіально-осьової гідротурбіни. Високонапірна радіально-осьова гідротурбіна, містить спіральну камеру 1, кільцевий регуляторно-запірний орган 2, статор 3, робоче колесо 4, відсмоктувальну трубу 5. Високонапірна радіально-осьова гідротурбіна є приводом генератора електричного струму, перетворюючи енергію потоку води, що підводиться, в механічну енергію обертання ротора генератора, і працює таким чином. Потік води з певним напором і витратою надходить по спіральній камері 1 через область кільцевого регуляторно-запірного органа 2 і колони статора З на лопатеву систему робочого колеса 4 і створює на валу агрегата обертаючий момент. Ротор генератора (на кресленні не показаний), обертаючись, виробляє електричний струм. Вода від робочого колеса відводиться в нижній б'єф по відсмоктувальній трубі 5. При роботі турбіни спіральна камера 1 забезпечує рівномірний по всьому колу підвід води через область кільцевого регуляторно-запірного органа 2 і статора 3 до робочого колеса 4, забезпечуючи максимальний ККД турбіни на оптимальному режимі. Кільцевий регуляторно-запірний орган 2 спільно зі статором 3 забезпечує необхідний на вході в робоче колесо напрям потоку, збільшує момент кількості руху, створюваний спіральною камерою 1, до ве Комп’ютерна верстка А. Рябко 4 личини необхідної для оптимальної роботи гідротурбіни, забезпечуючи умову більш рівномірного з меншими втратами підведення, а також регулює витрату турбіни. При зміні напору турбіни в процесі роботи, відбувається переміщення кільцевого регуляторно-запірного органа 2 уздовж колон статора 3, змінюючи витратну складову швидкості потоку, забезпечуючи на даному режимі роботи мінімум втрат енергії. Відсутність в турбіні лопаткового напрямного апарата дозволяє не тільки знизити гідравлічні втрати, але й зменшити габарити гідротурбінного блоку в плані. При необхідності кільцевий регуляторно-запірний орган 2 може повністю обмежити доступ води до робочого колеса 4. Таким чином, дана конструкція дозволяє забезпечити просування радіально-осьових гідротурбін на напори понад 500 600м, а також зменшити втрати енергії при застосуванні радіальноосьових гідротурбіни на ці напори, та зменшити габарити турбіни в плані. Джерела інформації: 1. Ковалев Н.Н. Справочник по гидротурбинам. Л., «Машиностроение», 1984, с.274-284. 2. Ковалев Н.Н. Гидротурбины, Л., «Машиностроение», 1971, с.59-71. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
