Пристрій для безперервного зонного випалу трубчастих валів
Номер патенту: 14285
Опубліковано: 15.05.2006
Автори: Чоловський Михайло Федорович, Зінченко Станіслав Володимирович, Трегубов Микола Федорович
Формула / Реферат
Пристрій для безперервного зонного випалу трубчатих валів, що містить привід, подавальний конвеєр, піч випалу та приймальний конвеєр, який відрізняється тим, що камера печі випалу виконана у вигляді щілини, довжина якої менша довжини трубчастого вала, а склепіння і під печі наближені до вала так, що відстань від нагрівачів до поверхні вала не перевищує його двох діаметрів.
Текст

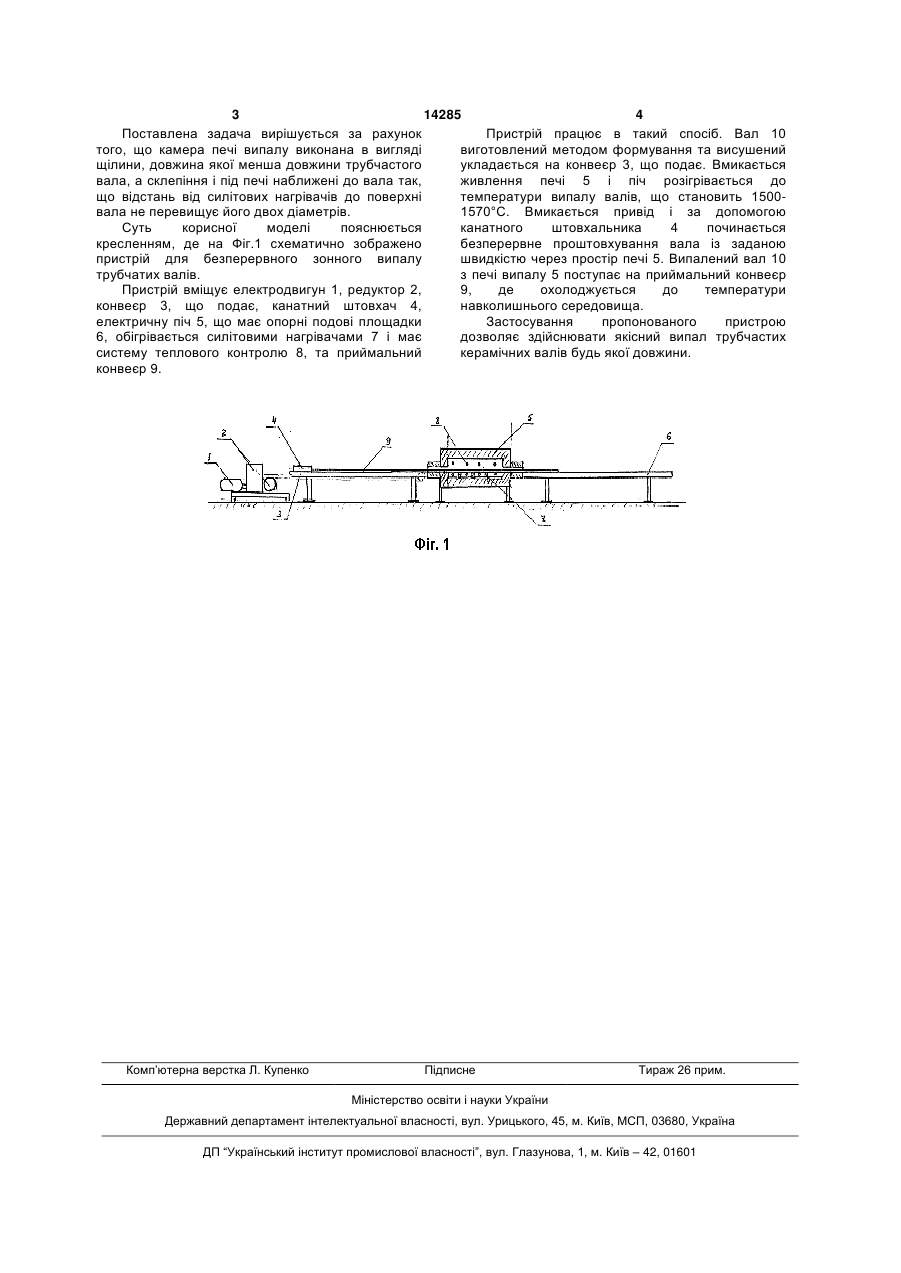

Пристрій для безперервного зонного випалу трубчатих валів, що містить привід, подавальний конвеєр, піч випалу та приймальний конвеєр, який відрізняється тим, що камера печі випалу виконана у вигляді щілини, довжина якої менша довжини трубчастого вала, а склепіння і під печі наближені до вала так, що відстань від нагрівачів до поверхні вала не перевищує його двох діаметрів. (21) u200509972 (22) 24.10.2005 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Трегубов Микола Федорович, Станіслав Володимирович, Чоловський Федорович (73) Трегубов Микола Федорович, Станіслав Володимирович, Чоловський Федорович 3 14285 4 Поставлена задача вирішується за рахунок Пристрій працює в такий спосіб. Вал 10 того, що камера печі випалу виконана в вигляді виготовлений методом формування та висушений щілини, довжина якої менша довжини трубчастого укладається на конвеєр 3, що подає. Вмикається вала, а склепіння і під печі наближені до вала так, живлення печі 5 і піч розігрівається до що відстань від силітових нагрівачів до поверхні температури випалу валів, що становить 1500вала не перевищує його двох діаметрів. 1570°С. Вмикається привід і за допомогою Суть корисної моделі пояснюється канатного штовхальника 4 починається кресленням, де на Фіг.1 схематично зображено безперервне проштовхування вала із заданою пристрій для безперервного зонного випалу швидкістю через простір печі 5. Випалений вал 10 трубчатих валів. з печі випалу 5 поступає на приймальний конвеєр Пристрій вміщує електродвигун 1, редуктор 2, 9, де охолоджується до температури конвеєр 3, що подає, канатний штовхач 4, навколишнього середовища. електричну піч 5, що має опорні подові площадки Застосування пропонованого пристрою 6, обігрівається силітовими нагрівачами 7 і має дозволяє здійснювати якісний випал трубчастих систему теплового контролю 8, та приймальний керамічних валів будь якої довжини. конвеєр 9. Комп’ютерна верстка Л. Купенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюThe appliance for continuous zone annealing of tubular shafts
Автори англійськоюTrehubov Mykola Fedorovych, Zinchenko Stanislav Volodymyrovych, Cholovskyi Mykhailo Fedorovych
Назва патенту російськоюУстройство для непрерывного зонного обжига трубчатых валов
Автори російськоюТрегубов Николай Федорович, Зинченко Станислав Владимирович, Чоловский Михаил Федорович
МПК / Мітки
МПК: F27B 9/00
Мітки: трубчастих, безперервного, зонного, валів, пристрій, випалу
Код посилання
<a href="https://ua.patents.su/2-14285-pristrijj-dlya-bezperervnogo-zonnogo-vipalu-trubchastikh-valiv.html" target="_blank" rel="follow" title="База патентів України">Пристрій для безперервного зонного випалу трубчастих валів</a>
Спосіб випалу довгомірних трубчатих керамічних валів
Номер патенту: 11804
Опубліковано: 16.01.2006
Автори: Трегубов Микола Федорович, Чоловський Михайло Федорович, Зінченко Станіслав Володимирович
МПК: C04B 33/32, B32B 1/00
Мітки: валів, випалу, довгомірних, спосіб, трубчатих, керамічних
Формула / Реферат:
Спосіб випалу довгомірних трубчатих керамічних валів, що включає укладання вала на рольганг, який безперервно проходить через зону випалу, який відрізняється тим, що керамічний трубчатий вал за допомогою штовхача проштовхують безперервно через зону випалу, температура якої становить 1500°-1570°С, витримують у цій зоні протягом 2-6 годин, причому довжина зони випалу менша довжини вала і становить не менше 1/10 його довжини, а тривалість випалу...
