Здвоєна гідротурбіна

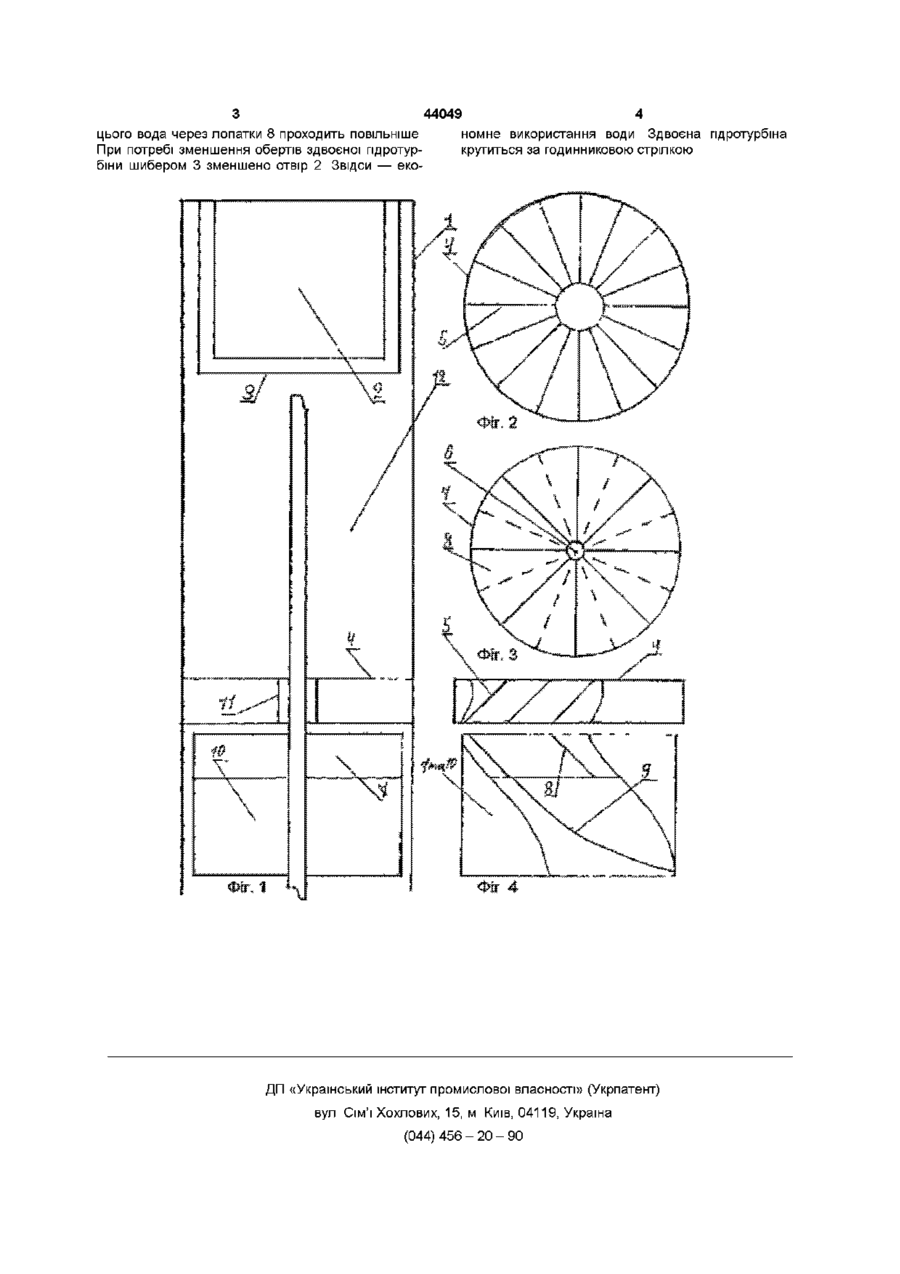

Здвоєна гідротурбіна, яка складається з осі, робочого колеса та лопатів, яка відрізняється тим, що до внутрішніх стінок труби з отвором та шибером жорстко закріплено сепаратор з пластинами, на вісь закріплено робоче колесо з лопатками, до ребер лопаток нарощено лопаті, вісь зі здвоєним робочим колесом через підшипник вмонтовано в середину труби Винахід відноситься до гідротехніки, для використання води, що тече в річках Відомий винахід відноситься до гідромашинобудування і може бути використаним в конструкціях гідротурбін Патент Швейцарії №328203 кл 102а Патент Франції № 1162872 кл F 03 b Відомий винахід має вісь, робоче колесо, лопаті з регулюванням обертів гідротурбіни Регулювання обертів гідротурбіни лопатями дає неекономне використання води, а також малий ККД В основу винаходу поставлено задачу відому гідротурбіну, що має вісь та робоче колесо з лопатями, шляхом удосконалень та деталевкладень, до внутрішніх стінок труби з отвором та шибером закріплено сепаратор з пластинами, закріплено робоче колесо з лопатками, до ребер лопаток нарощено лопаті, вісь із здвоєним робочим колесом через підшипник влаштовано в середину труби, все це дає можливість забезпечити збільшення ККД та більш економне використання води труби 1 та підігнано до сепаратора 4, див крес фіг 1 Труба 1 від сепаратора 4 до водяного дзеркала, що впадає в отвір 2, також виконує роль ємності 12 для вмісту робочого активу води Спрямована пластинами 5, вся вага води, що знаходиться в ємності 12, одночасно тисне на лопатки 8 Відпрацьована вода, стікаючи з лопаток 8 на лопаті 9, працює вдруге Все це дає можливість забезпечити збільшення ККД При потребі зменшення обертів здвоєної гідротурбіни шибером 3 зменшено водяний потік на отвір 2 Звідси — економне використання води Перелік фігур креслень Фіг 1 Загальний вид здвоєної гідротурбіни Подовжній розріз показано Труба 1, отвір 2, шибер 3, сепаратор 4, вісь 6, робоче колесо 7 та робоче колесо 10, підшипник 11, ємність 12 Фіг 2 Сепаратор 4, показано верхні ребра пластин 5, нижні співпадають з верхніми наступними Фіг 3 Робоче колесо 7, показано робочі лопатки 8, верхні ребра лопаток 8 позначені суцільною ЛІНІЄЮ, нижні — штрихом Фіг 4 Збір сепаратора 4, робочого колеса 7 та 10, вид з боку, виріз показано взаємодія пластин 5 з робочими лопатками 8 та лопатями 9 Робота здвоєної гідротурбіни Відкрито шибер 3, вода через отвір 2 затекла в ємність 12 та, спрямована пластинами 5 під прямим кутом, всією вагою тисне на лопатки 8, відпрацьована вода, стікаючи з лопаток 8 на лопаті 9, працює вдруге Все це дає можливість збільшенню ККД Винахід має можливість економити воду під час роботи При включенні потужності на здвоєну гідротурбіну крутячий момент уповільнюється Від Для цього до внутрішніх стінок труби 1 з отвором 2 та шибером 3 для впуску води та регулювання швидкості обертів здвоєної гідротурбіни жорстко закріплено сепаратор 4 з потрібною КІЛЬКІСТЮ пластин 5, які поставлено під потрібним кутом для зміни напрямку падаючої води, див крес фіг 2 та 4 На вісь 6 жорстко закріплено робоче колесо 7 з потрібною КІЛЬКІСТЮ лопаток 8, що вмонтовані під прямим кутом до спрямованого пластинами 5 водяного струменя, див крес фіг 4 До нижніх ребер лопаток 8 нарощено потрібну КІЛЬКІСТЬ лопатів 9 відомої гідротурбіни В наслідок цього утворилось здвоєне робоче колесо 7 та 10 Вісь 6, в збірці якої знаходяться робочі колеса 7 та 10, через підшипник 11 влаштовано в середину о З 44049 4 цього вода через лопатки 8 проходить повільніше номне використання води Здвоєна гідротурбіна При потребі зменшення обертів здвоєної гідротуркрутиться за годинниковою стрілкою біни шибером 3 зменшено отвір 2 Звідси — еко ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
