Пристрій ударного діяння для розвантаження хопер-цементовозів

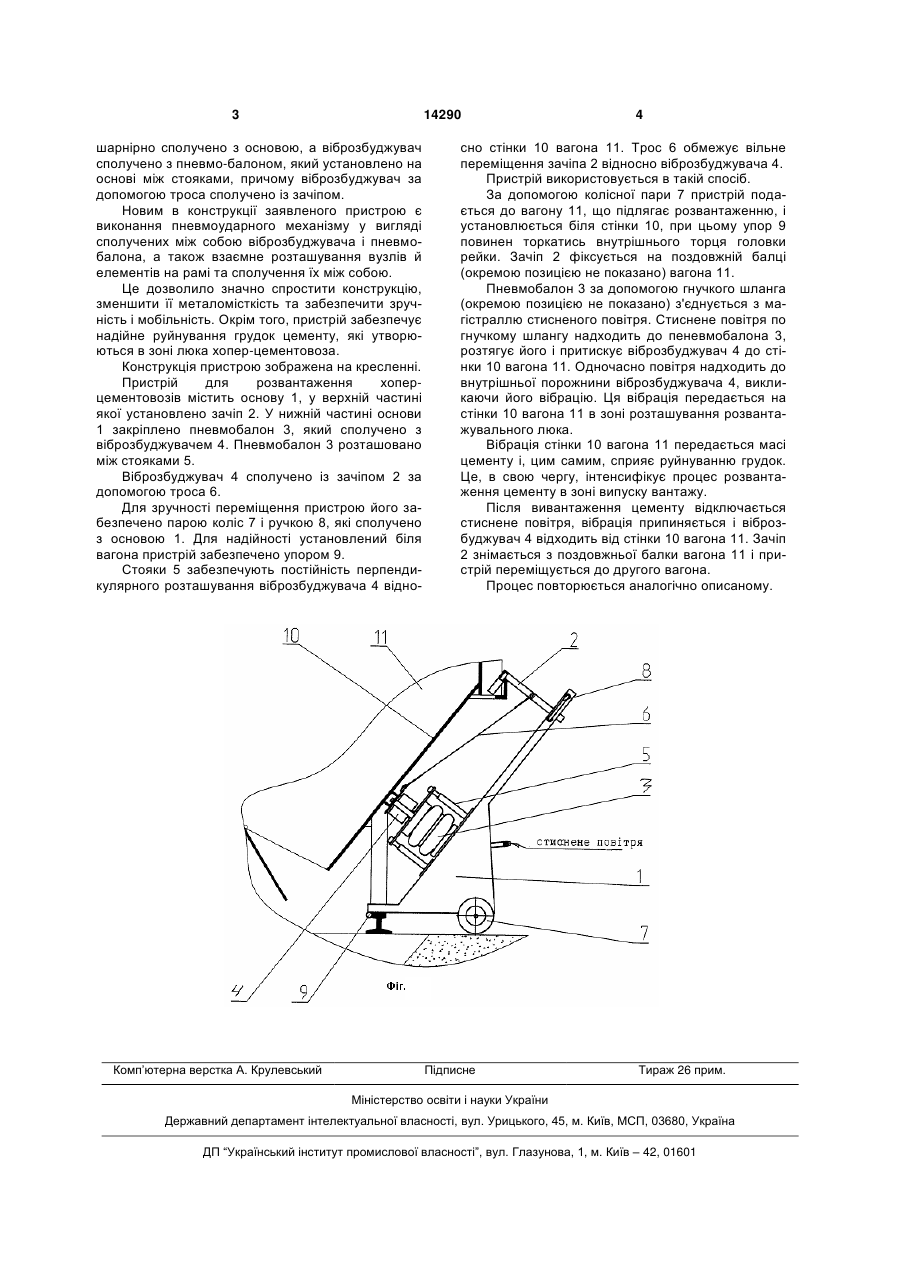

Пристрій ударного діяння для розвантаження 3 14290 шарнірно сполучено з основою, а віброзбуджувач сполучено з пневмо-балоном, який установлено на основі між стояками, причому віброзбуджувач за допомогою троса сполучено із зачіпом. Новим в конструкції заявленого пристрою є виконання пневмоударного механізму у вигляді сполучених між собою віброзбуджувача і пневмобалона, а також взаємне розташування вузлів й елементів на рамі та сполучення їх між собою. Це дозволило значно спростити конструкцію, зменшити її металомісткість та забезпечити зручність і мобільність. Окрім того, пристрій забезпечує надійне руйнування грудок цементу, які утворюються в зоні люка хопер-цементовоза. Конструкція пристрою зображена на кресленні. Пристрій для розвантаження хоперцементовозів містить основу 1, у верхній частині якої установлено зачіп 2. У нижній частині основи 1 закріплено пневмобалон 3, який сполучено з віброзбуджувачем 4. Пневмобалон 3 розташовано між стояками 5. Віброзбуджувач 4 сполучено із зачіпом 2 за допомогою троса 6. Для зручності переміщення пристрою його забезпечено парою коліс 7 і ручкою 8, які сполучено з основою 1. Для надійності установлений біля вагона пристрій забезпечено упором 9. Стояки 5 забезпечують постійність перпендикулярного розташування віброзбуджувача 4 відно Комп’ютерна верстка А. Крулевський 4 сно стінки 10 вагона 11. Трос 6 обмежує вільне переміщення зачіпа 2 відносно віброзбуджувача 4. Пристрій використовується в такій спосіб. За допомогою колісної пари 7 пристрій подається до вагону 11, що підлягає розвантаженню, і установлюється біля стінки 10, при цьому упор 9 повинен торкатись внутрішнього торця головки рейки. Зачіп 2 фіксується на поздовжній балці (окремою позицією не показано) вагона 11. Пневмобалон 3 за допомогою гнучкого шланга (окремою позицією не показано) з'єднується з магістраллю стисненого повітря. Стиснене повітря по гнучкому шлангу надходить до пеневмобалона 3, розтягує його і притискує віброзбуджувач 4 до стінки 10 вагона 11. Одночасно повітря надходить до внутрішньої порожнини віброзбуджувача 4, викликаючи його вібрацію. Ця вібрація передається на стінки 10 вагона 11 в зоні розташування розвантажувального люка. Вібрація стінки 10 вагона 11 передається масі цементу і, цим самим, сприяє руйнуванню грудок. Це, в свою чергу, інтенсифікує процес розвантаження цементу в зоні випуску вантажу. Після вивантаження цементу відключається стиснене повітря, вібрація припиняється і віброзбуджувач 4 відходить від стінки 10 вагона 11. Зачіп 2 знімається з поздовжньої балки вагона 11 і пристрій переміщується до другого вагона. Процес повторюється аналогічно описаному. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
