Формула / Реферат

Змішувач, що містить вертикальний корпус з розташованим всередині на вертикальному валу ротором у вигляді двох зрізаних конусних оболонок, жорстко з'єднаних між собою меншими основами і обладнаних лопатями у вигляді гвинтових стрічок, який відрізняється тим, що нижня конусна оболонка має лише одну лопать у вигляді гвинтової стрічки з розташуванням її початку в нижній частині оболонки та облаштована однією чи декількома лопатями у вигляді каналових поверхонь, утворених рухом по гвинтовій конічній лінії 1/6... 1/8 дуги кола змінного радіуса, площина якого перпендикулярна до напрямної конічної гвинтової лінії, описаної її центром.

Текст

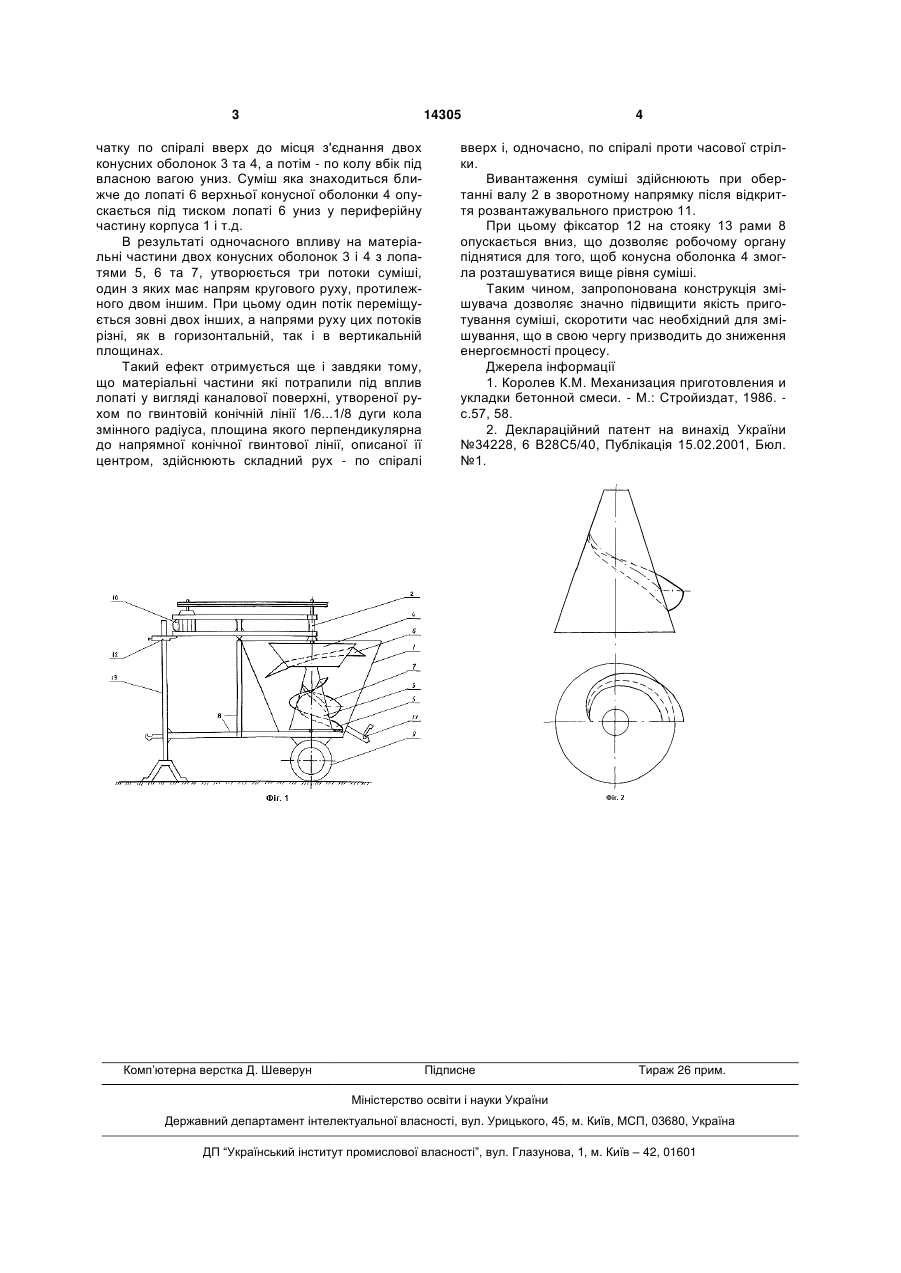

Змішувач, що містить вертикальний корпус з розташованим всередині на вертикальному валу ротором у вигляді двох зрізаних конусних оболо 3 14305 чатку по спіралі вверх до місця з'єднання двох конусних оболонок 3 та 4, а потім - по колу вбік під власною вагою униз. Суміш яка знаходиться ближче до лопаті 6 верхньої конусної оболонки 4 опускається під тиском лопаті 6 униз у периферійну частину корпуса 1 і т.д. В результаті одночасного впливу на матеріальні частини двох конусних оболонок 3 і 4 з лопатями 5, 6 та 7, утворюється три потоки суміші, один з яких має напрям кругового руху, протилежного двом іншим. При цьому один потік переміщується зовні двох інших, а напрями руху цих потоків різні, як в горизонтальній, так і в вертикальній площинах. Такий ефект отримується ще і завдяки тому, що матеріальні частини які потрапили під вплив лопаті у вигляді каналової поверхні, утвореної рухом по гвинтовій конічній лінії 1/6...1/8 дуги кола змінного радіуса, площина якого перпендикулярна до напрямної конічної гвинтової лінії, описаної її центром, здійснюють складний рух - по спіралі Комп’ютерна верстка Д. Шеверун 4 вверх і, одночасно, по спіралі проти часової стрілки. Вивантаження суміші здійснюють при обертанні валу 2 в зворотному напрямку після відкриття розвантажувального пристрою 11. При цьому фіксатор 12 на стояку 13 рами 8 опускається вниз, що дозволяє робочому органу піднятися для того, щоб конусна оболонка 4 змогла розташуватися вище рівня суміші. Таким чином, запропонована конструкція змішувача дозволяє значно підвищити якість приготування суміші, скоротити час необхідний для змішування, що в свою чергу призводить до зниження енергоємності процесу. Джерела інформації 1. Королев К.М. Механизация приготовления и укладки бетонной смеси. - М.: Стройиздат, 1986. с.57, 58. 2. Деклараційний патент на винахід України №34228, 6 В28С5/40, Публікація 15.02.2001, Бюл. №1. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Mixer

Автори англійською

Miroshnychenko Kostiantyn Kyrylovych

Назва патенту російською

Смеситель

Автори російською

Мирошниченко Константин Кириллович

МПК / Мітки

МПК: B28C 5/40

Мітки: змішувач
