Захватний пристрій для втомних випробувань великогабаритних тонкостінних плоских зразків
Номер патенту: 14307
Опубліковано: 15.05.2006
Автори: Марченко Катерина Євгенівна, Підгурський Микола Іванович, Чайковський Андрій Вікторович, Мильніков Олександр Володимирович, Сташків Микола Ярославович
Формула / Реферат
Захватний пристрій для втомних випробувань великогабаритних тонкостінних плоских зразків, що складається з корпуса, розташованих в ньому клинових губок, вкладиша, у бокових стінках якого виконані отвори, через які проходить опорний штир, який відрізняється тим, що вкладиш виконаний з опорним фланцем для підтискання клинових губок знизу, бокові стінки вкладиша розташовані між клиновими губками, а опорний штир рівний за довжиною товщині вкладиша між клиновими губками.
Текст

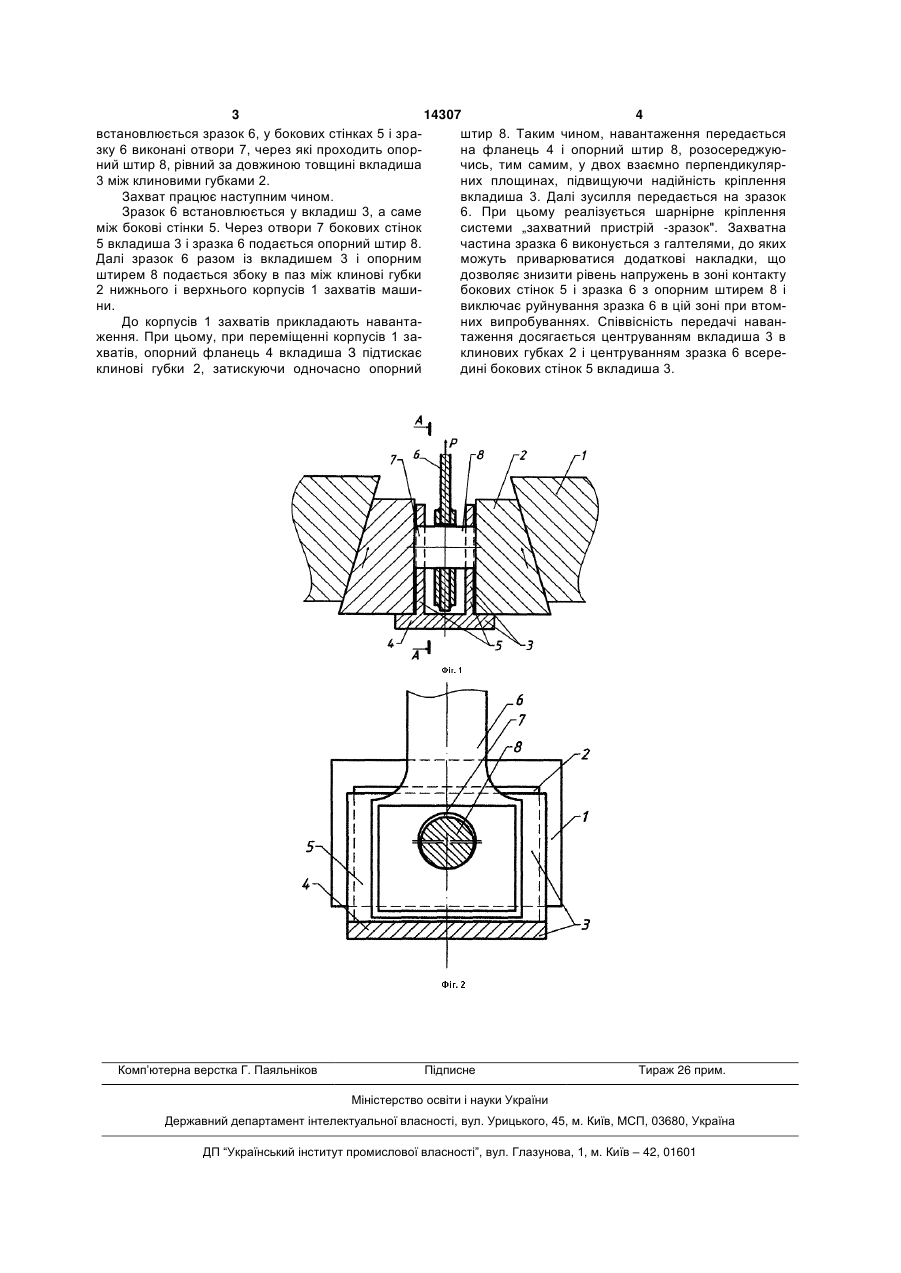

Захватний пристрій для втомних випробувань великогабаритних тонкостінних плоских зразків, що складається з корпуса, розташованих в ньому клинових губок, вкладиша, у бокових стінках якого виконані отвори, через які проходить опорний штир, який відрізняється тим, що вкладиш виконаний з опорним фланцем для підтискання клинових губок знизу, бокові стінки вкладиша розташовані між клиновими губками, а опорний штир рівний за довжиною товщині вкладиша між клиновими губками. (19) (21) u200510161 (22) 28.10.2005 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Підгурський Микола Іванович, Мильніков Олександр Володимирович, Сташків Микола Ярославович, Чайковський Андрій Вікторович, Марченко Катерина Євгенівна (73) ТЕРНОПІЛЬСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ІВАНА ПУЛЮЯ 3 14307 4 встановлюється зразок 6, у бокових стінках 5 і зраштир 8. Таким чином, навантаження передається зку 6 виконані отвори 7, через які проходить опорна фланець 4 і опорний штир 8, розосереджуюний штир 8, рівний за довжиною товщині вкладиша чись, тим самим, у двох взаємно перпендикуляр3 між клиновими губками 2. них площинах, підвищуючи надійність кріплення Захват працює наступним чином. вкладиша 3. Далі зусилля передається на зразок Зразок 6 встановлюється у вкладиш 3, а саме 6. При цьому реалізується шарнірне кріплення між бокові стінки 5. Через отвори 7 бокових стінок системи „захватний пристрій -зразок". Захватна 5 вкладиша 3 і зразка 6 подається опорний штир 8. частина зразка 6 виконується з галтелями, до яких Далі зразок 6 разом із вкладишем 3 і опорним можуть приварюватися додаткові накладки, що штирем 8 подається збоку в паз між клинові губки дозволяє знизити рівень напружень в зоні контакту 2 нижнього і верхнього корпусів 1 захватів машибокових стінок 5 і зразка 6 з опорним штирем 8 і ни. виключає руйнування зразка 6 в цій зоні при втомДо корпусів 1 захватів прикладають навантаних випробуваннях. Співвісність передачі наванження. При цьому, при переміщенні корпусів 1 затаження досягається центруванням вкладиша 3 в хватів, опорний фланець 4 вкладиша З підтискає клинових губках 2 і центруванням зразка 6 всереклинові губки 2, затискуючи одночасно опорний дині бокових стінок 5 вкладиша 3. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюClamp for fatigue tests of large-dimensioned thin planar articles
Автори англійськоюPidhurskyi Mykola Ivanovych, Stashkiv Mykola Yaroslavovych, Chaikovskyi Andrii Viktorovych, Marchenko Kateryna Yevhenivna
Назва патенту російськоюЗахват для испытаний крупногабаритных тонких плоских изделий на усталость
Автори російськоюПодгурский Николай Иванович, Сташков Николай Ярославович, Чайковский Андрей Викторович, Марченко Катерина Евгениевна
МПК / Мітки
МПК: G01N 3/04
Мітки: плоских, захватний, тонкостінних, пристрій, великогабаритних, зразків, втомних, випробувань
