Установка для підготовки вуглеводневого газу до транспортування

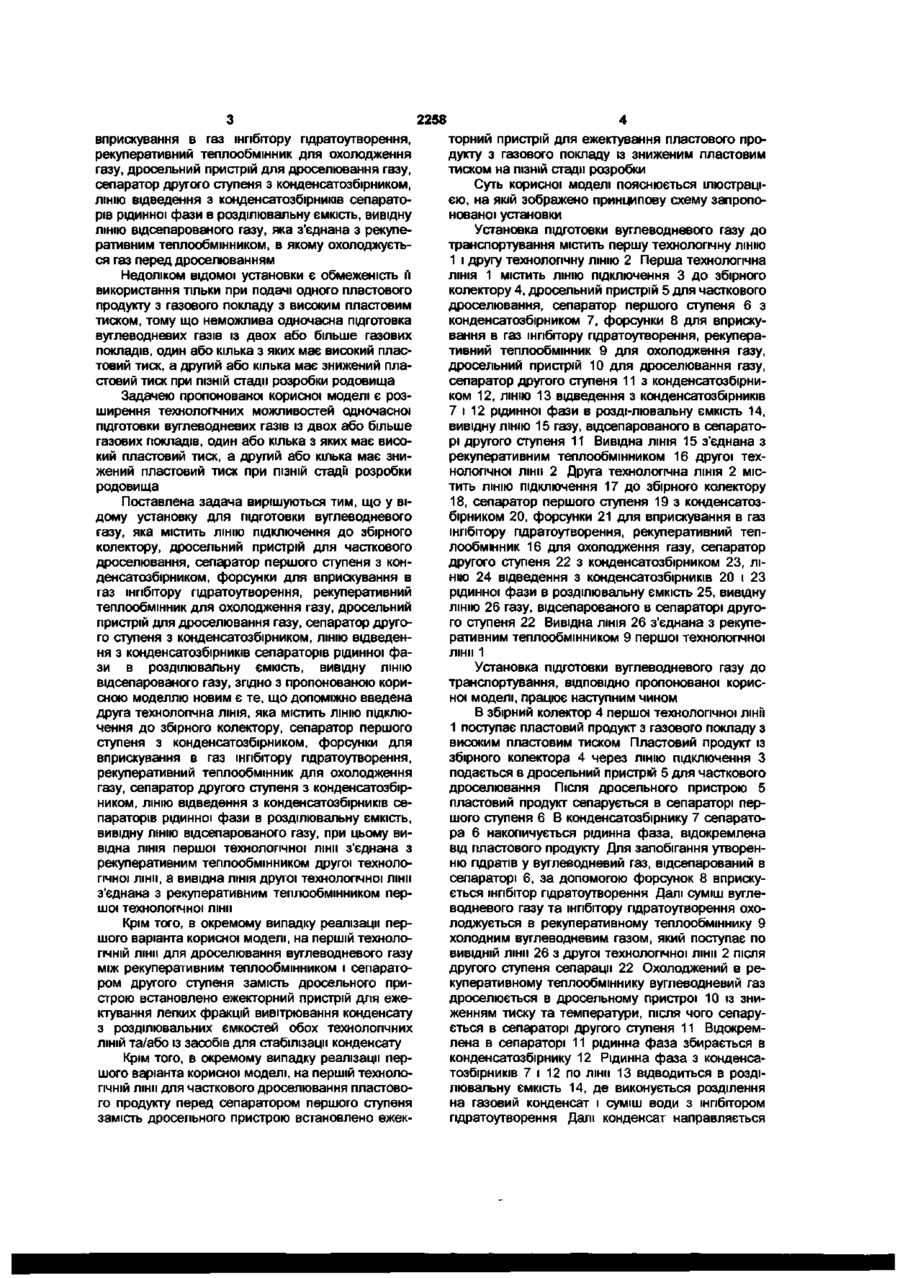

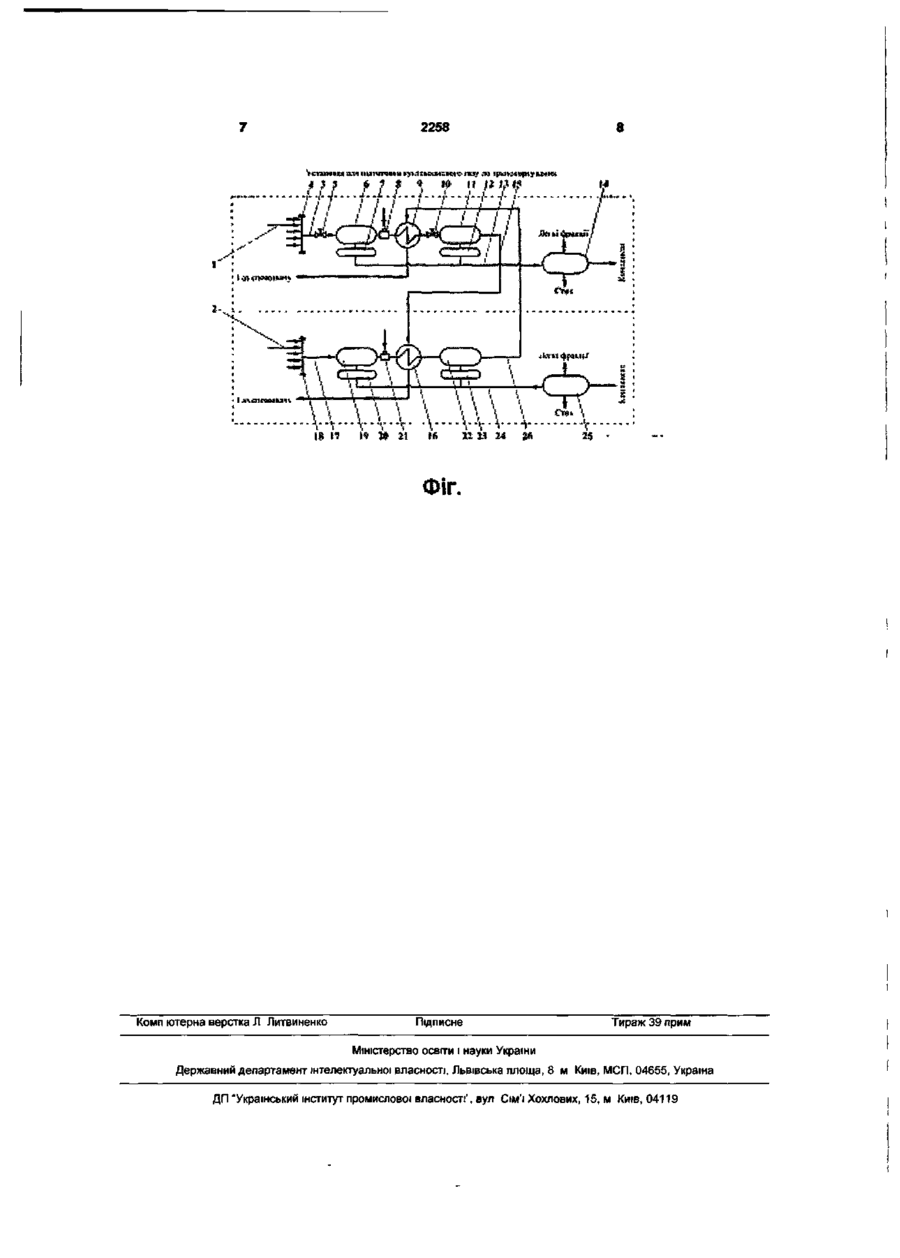

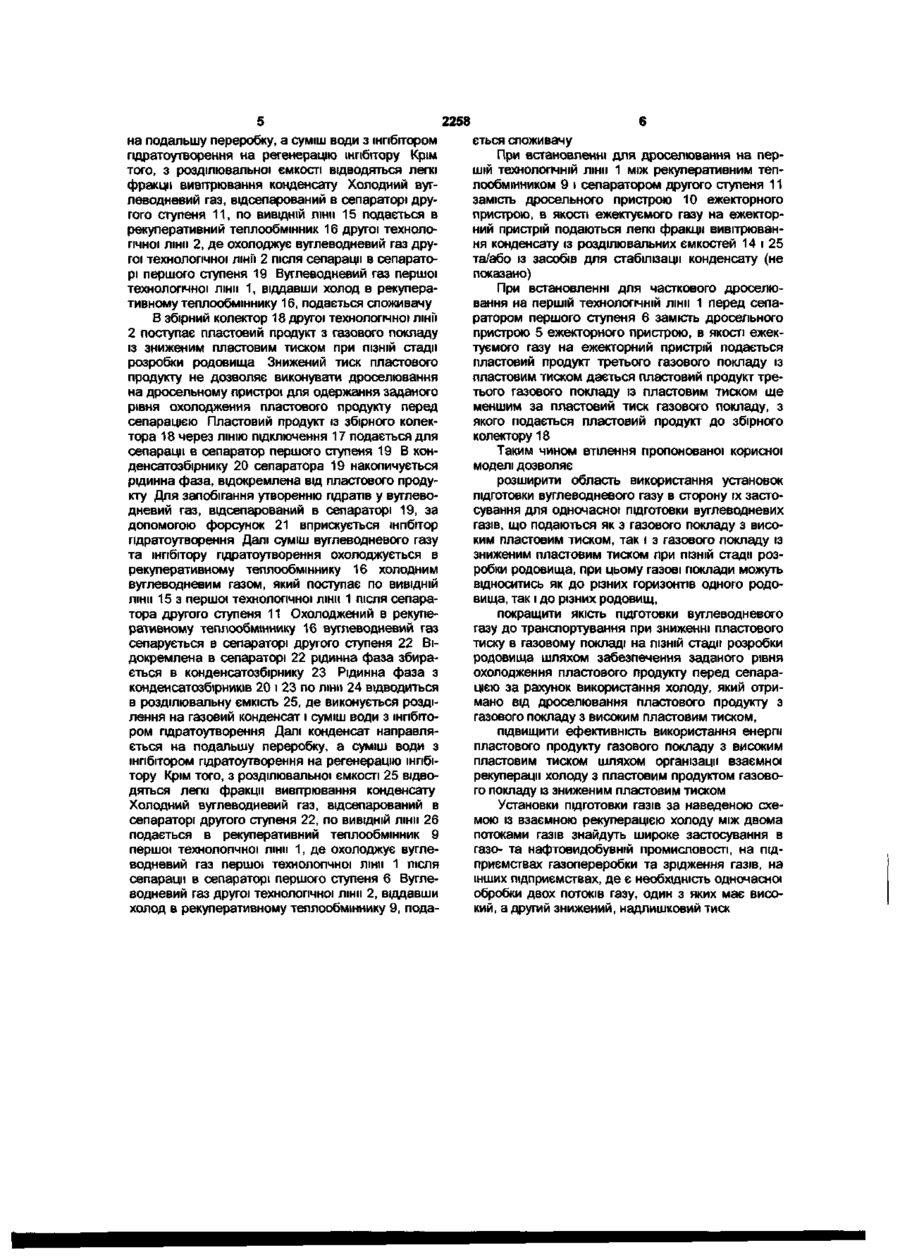

Установка для підготовки вуглеводневого газу до транспортування містить ЛІНІЮ підключення до збірного колектора, дросельний пристрій для часткового дроселювання, сепаратор першого ступеня з конденсатозбірником, форсунки для вприскування в газ інпбітора пдратоутворення, рекуперативний теплообмінник для охолодження газу, дросе льний пристрій для дроселювання газу, сепаратор другого ступеня з конденсатозбірником, ЛІНІЮ відведення з конденсатозбірників сепараторів рідинної фази в розділювальну ємність, вивідну ЛІНІЮ відсепарованого газу, яка відрізняється тим, що додатково введена друга технологічна ЛІНІЯ, яка містить ЛІНІЮ підключення до збірного колектора, сепаратор першого ступеня з конденсатозбірником, форсунки для вприскування в газ інпбітора пдратоутворення, рекуперативний теплообмінник для охолодження газу, сепаратор другого ступеня з конденсатозбірником, ЛІНІЮ відведення з конденсатозбірників сепараторів рідинної фази в розділювальну ємність, вивідну ЛІНІЮ відсепарованого газу, причому вивідна ЛІНІЯ першої технологічної лінії з'єднана з рекуперативним теплообмінником другої технологічної лінії, а вивідна ЛІНІЯ другої технологічної лінії з'єднана з рекуперативним теплообмінником першої технологічної лінії Корисна модель відноситься до газовидобувноі промисловості, зокрема, до установок комплексної підготовки газу, в яких використовується низькотемпературна сепарація пластового продукту з отриманням вуглеводневого газу, рідинної вуглеводневої сировини (конденсату) та води Корисна модель може бути використана, наприклад, для промислової підготовки вуглеводневих газів із двох або більше газових покладів, один або кілька з яких має високий пластовий тиск, а другий або кілька має знижений пластовий тиск при ПІЗНІЙ стадії розробки родовища ВІДОМІ установки для підготовки вуглеводневого газу, які містять лінію підключення до збірного колектору, сепаратори першого ступеня, змішувачі для введення в газ інгібітору пдратоутворення, рекуперативні теплообмінники для охолодження газу, дросельні пристрої для дроселювання газу сепаратори другого ступеня, лінії відведення з сепараторів рідинної фази в розділювальні ємкості, лінії подачі газу, відсепарованого в сепараторах другого ступеня, через рекуперативний теплообмінник, в якому охолоджується газ перед дроселюванням, споживачу (див Лутошкин Г С Сбор и подготовка нефти, газа и воды -М Недра, 1974, с 167-168 Кулиев А М и др Технология и моделирование процессов подготовки природного газа -М Недра, 1978, с 11-12 Жданова Н В , Халиф А Л Осушка природных газов -М Недра, 1975, с 31-33 Язик А В Системы и средства охлаждения природного газа -М Недра, 1986, с 14) Недоліком відомих установок є неможливість забезпечувати заданий рівень охолодження пластового продукту перед сепарацією при зниженні пластового тиску в газовому покладі на ПІЗНІЙ стадії розробки родовища внаслідок зменшення перепаду тиску на дросельних пристроях для дроселювання газу Найбільш близьким до запропонованого технічного рішення є установка підготовки вуглеводневого газу до транспортування при розробці газоконденсатних родовищ з високим пластовим тиском (див Кулиев А М и др Технология и моделирование процессов подготовки природного газа -М Недра, 1978, с 13-14 ), яка містить ЛІНІЮ підключення до збірного колектору, дросельний пристрій для часткового дроселювання, сепаратор першого ступеня з конденсатозбірником, форсунки для 00 LO CM СЧ 2258 вприскування в газ інгібітору пдратоутворення, рекуперативний теплообмінник для охолодження газу, дросельний пристрій для дроселювання газу, сепаратор другого ступеня з конденсатозбірником, ЛІНІЮ відведення з конденсатозбірників сепараторів рідинної фази в розділювальну ємкість, вивідну ЛІНІЮ відсепарованого газу, яка з'єднана з рекуперативним теплообмінником, в якому охолоджується газ перед дроселюванням Недоліком відомої установки є обмеженість її використання тільки при подачі одного пластового продукту з газового покладу з високим пластовим тиском, тому що неможлива одночасна підготовка вуглеводневих газів із двох або більше газових покладів, один або кілька з яких має високий пластовий тиск, а другий або кілька має знижений пластовий тиск при ПІЗНІЙ стадії розробки родовища Задачею пропонованої корисної моделі є розширення технологічних можливостей одночасної підготовки вуглеводневих газів із двох або більше газових покладів, один або кілька з яких має високий пластовий тиск, а другий або кілька має знижений пластовий тиск при ПІЗНІЙ стадії розробки родовища Поставлена задача вирішуються тим, що у відому установку для підготовки вуглеводневого газу, яка містить ЛІНІЮ підключення до збірного колектору, дросельний пристрій для часткового дроселювання, сепаратор першого ступеня з конденсатозбірником, форсунки для вприскування в газ інгібітору пдратоутворення, рекуперативний теплообмінник для охолодження газу, дросельний пристрій для дроселювання газу, сепаратор другого ступеня з конденсатозбірником, ЛІНІЮ відведення з конденсатозбірників сепараторів рідинної фази в розділювальну ємкість, вивідну ЛІНІЮ відсепарованого газу, згідно з пропонованою корисною моделлю новим є те, що допоміжно введена друга технологічна ЛІНІЯ, яка містить ЛІНІЮ підключення до збірного колектору, сепаратор першого ступеня з конденсатозбірником, форсунки для вприскування в газ інгібітору пдратоутворення, рекуперативний теплообмінник для охолодження газу, сепаратор другого ступеня з конденсатозбірником, ЛІНІЮ відведення з конденсатозбірників сепараторів рідинної фази в розділювальну ємкість, вивідну ЛІНІЮ відсепарованого газу, при цьому вивідна ЛІНІЯ першої технологічної лінії з'єднана з рекуперативним теплообмінником другої технологічної лінії, а вивідна ЛІНІЯ другої технологічної Ліни з'єднана з рекуперативним теплообмінником першої технологічної лінії Крім того, в окремому випадку реалізації першого варіанта корисної моделі, на першій технологічній лінії для дроселювання вуглеводневого газу між рекуперативним теплообмінником і сепаратором другого ступеня замість дросельного пристрою встановлено ежекторний пристрій для ежектування легких фракцій вивітрювання конденсату з розділювальних ємкостей обох технологічних ЛІНІЙ та/або із засобів для стабілізації конденсату Крім того, в окремому випадку реалізації першого варіанта корисної моделі, на першій технологічній лінії для часткового дроселювання пластового продукту перед сепаратором першого ступеня замість дросельного пристрою встановлено ежек торний пристрій для ежектування пластового продукту з газового покладу із зниженим пластовим тиском на ПІЗНІЙ стадії розробки Суть корисної моделі пояснюється ілюстрацією, на якій зображено принципову схему запропонованої установки Установка підготовки вуглеводневого газу до транспортування містить першу технологічну ЛІНІЮ 1 і другу технологічну ЛІНІЮ 2 Перша технологічна ЛІНІЯ 1 містить ЛІНІЮ підключення 3 до збірного колектору 4, дросельний пристрій 5 для часткового дроселювання, сепаратор першого ступеня 6 з конденсатозбірником 7, форсунки 8 для вприскування в газ інгібітору пдратоутворення, рекуперативний теплообмінник 9 для охолодження газу, дросельний пристрій 10 для дроселювання газу, сепаратор другого ступеня 11 з конденсатозбірником 12, ЛІНІЮ 13 відведення з конденсатозбірників 7 і 12 рідинної фази в розді-лювальну ємкість 14, вивідну ЛІНІЮ 15 газу, відсепарованого в сепараторі другого ступеня 11 Вивідна ЛІНІЯ 15 з'єднана з рекуперативним теплообмінником 16 другої технологічної лінії 2 Друга технологічна ЛІНІЯ 2 містить ЛІНІЮ підключення 17 до збірного колектору 18, сепаратор першого ступеня 19 з конденсатозбірником 20, форсунки 21 для вприскування в газ інгібітору пдратоутворення, рекуперативний теплообмінник 16 для охолодження газу, сепаратор другого ступеня 22 з конденсатозбірником 23, ЛІНІЮ 24 відведення з конденсатозбірників 20 і 23 рідинної фази в розділювальну ємкість 25, вивідну ЛІНІЮ 26 газу, відсепарованого в сепараторі другого ступеня 22 Вивідна ЛІНІЯ 26 з'єднана з рекуперативним теплообмінником 9 першої технологічної ЛІНИ 1 Установка підготовки вуглеводневого газу до транспортування, ВІДПОВІДНО пропонованої корисної моделі, працює наступним чином В збірний колектор 4 першої технологічної Ліни 1 поступає пластовий продукт з газового покладу з високим пластовим тиском Пластовий продукт із збірного колектора 4 через ЛІНІЮ підключення З подається в дросельний пристрій 5 для часткового дроселювання Після дросельного пристрою 5 пластовий продукт сепарується в сепараторі першого ступеня 6 В конденсатозбірнику 7 сепаратора 6 накопичується рідинна фаза, відокремлена від пластового продукту Для запобігання утворенню гідратів у вуглеводневий газ, відсепарований в сепараторі 6, за допомогою форсунок 8 вприскується інгібітор пдратоутворення Далі суміш вуглеводневого газу та інгібітору пдратоутворення охолоджується в рекуперативному теплообміннику 9 холодним вуглеводневим газом, якийпоступає по ВИВІДНІЙ лінії 26 з другої технологічної лінії 2 після другого ступеня сепарації 22 Охолоджений в рекуперативному теплообміннику вуглеводневий газ дроселюється в дросельному пристрої 10 із зниженням тиску та температури, після чого сепарується в сепараторі другого ступеня 11 Відокремлена в сепараторі 11 рідинна фаза збирається в конденсатозбірнику 12 Рідинна фаза з конденсатозбірників 7 і 12 по лінії 13 відводиться в розділювальну ємкість 14, де виконується розділення на газовий конденсат і суміш води з інгібітором пдратоутворення Далі конденсат направляється 2258 на подальшу переробку, а суміш води з інгібітором пдратоутворення на регенерацію інгібітору Крім того, з розділювальної ємкості відводяться легкі фракції вивітрювання конденсату Холодний вуглеводневий газ, відсепарований в сепараторі другого ступеня 11, по вивідній лінії 15 подається в рекуперативний теплообмінник 16 другої технологічної лінії 2, де охолоджує вуглеводневий газ другої технологічної Ліни 2 після сепарації в сепараторі першого ступеня 19 Вуглеводневий газ першої технологічної лінії 1, віддавши холод в рекуперативному теплообміннику 16, подається споживачу В збірний колектор 18 другої технологічної Ліни 2 поступає пластовий продукт з газового покладу із зниженим пластовим тиском при ПІЗНІЙ стадії розробки родовища Знижений тиск пластового продукту не дозволяє виконувати дроселювання на дросельному пристрої для одержання заданого рівня охолодження пластового продукту перед сепарацією Пластовий продукт із збірного колектора 18 через ЛІНІЮ підключення 17 подається для сепарації в сепаратор першого ступеня 19 В конденсатозбірнику 20 сепаратора 19 накопичується рідинна фаза, відокремлена від пластового продукту Для запобігання утворенню гідратів у вуглеводневий газ, відсепарований в сепараторі 19, за допомогою форсунок 21 вприскується інгібітор пдратоутворення Далі суміш вуглеводневого газу та інгібітору пдратоутворення охолоджується в рекуперативному теплообміннику 16 холодним вуглеводневим газом, який поступає по ВИВІДНІЙ ЛІНІЇ 15 з першої технологічної лінії 1 після сепаратора другого ступеня 11 Охолоджений в рекуперативному теплообміннику 16 вуглеводневий газ сепарується в сепараторі другого ступеня 22 Відокремлена в сепараторі 22 рідинна фаза збирається в конденсатозбірнику 23 Рідинна фаза з конденсатозбірників 20 і 23 по лінії 24 відводиться в розділювальну ємкість 25, де виконується розділення на газовий конденсат і суміш води з інгібітором пдратоутворення Далі конденсат направляється на подальшу переробку, а суміш води з інгібітором пдратоутворення на регенерацію інгібітору Крім того, з розділювальної ємкості 25 відводяться легкі фракції вивітрювання конденсату Холодний вуглеводневий газ, відсепарований в сепараторі другого ступеня 22, по ВИВІДНІЙ ЛІНІЇ 26 подається в рекуперативний теплообмінник 9 першої технологічної лінії 1, де охолоджує вуглеводневий газ першої технологічної лінії 1 після сепарації в сепараторі першого ступеня 6 Вуглеводневий газ другої технологічної лінії 2, віддавши холод в рекуперативному теплообміннику 9, пода 6 ється споживачу При встановленні для дроселювання на першій технологічній лінії 1 між рекуперативним теплообмінником 9 і сепаратором другого ступеня 11 замість дросельного пристрою 10 ежекторного пристрою, в якості ежектуємого газу на ежекторний пристрій подаються легкі фракції вивітрювання конденсату із розділювальних ємкостей 14 і 25 та/або із засобів для стабілізації конденсату (не показано) При встановленні для часткового дроселювання на першій технологічній лінії 1 перед сепаратором першого ступеня 6 замість дросельного пристрою 5 ежекторного пристрою, в якості ежектуємого газу на ежекторний пристрій подається пластовий продукт третього газового покладу із пластовим тиском дається пластовий продукт третього газового покладу із пластовим тиском ще меншим за пластовий тиск газового покладу, з якого подається пластовий продукт до збірного колектору 18 Таким чином втілення пропонованої корисної моделі дозволяє розширити область використання установок підготовки вуглеводневого газу в сторону їх застосування для одночасної підготовки вуглеводневих газів, що подаються як з газового покладу з високим пластовим тиском, так і з газового покладу із зниженим пластовим тиском при ПІЗНІЙ стадії розробки родовища, при цьому газові поклади можуть відноситись як до різних горизонтів одного родовища, так і до різних родовищ, покращити якість підготовки вуглеводневого газу до транспортування при зниженні пластового тиску в газовому покладі на ПІЗНІЙ стадії розробки родовища шляхом забезпечення заданого рівня охолодження пластового продукту перед сепарацією за рахунок використання холоду, який отримано від дроселювання пластового продукту з газового покладу з високим пластовим тиском, підвищити ефективність використання енергії пластового продукту газового покладу з високим пластовим тиском шляхом організації взаємної рекуперації холоду з пластовим продуктом газового покладу із зниженим пластовим тиском Установки підготовки газів за наведеною схемою із взаємною рекуперацією холоду між двома потоками газів знайдуть широке застосування в газо- та нафтовидобувній промисловості, на підприємствах газопереробки та зрідження газів, на інших підприємствах, де є необхідність одночасної обробки двох потоків газу, один з яких має високий, а другий знижений, надлишковий тиск 2258 л \ "-rrr I .S\CS!f«J»J1'. Л 1 Ш 17 \ \\ І^_Г~1~Н № И> 21 їй Іі М 24 ФІГ. Комп ютерна верстка Л Литвиненко Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8 м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності', вул Сім'ї Хохлових, 15, м Київ, 04119
