Запірно-пломбувальний пристрій

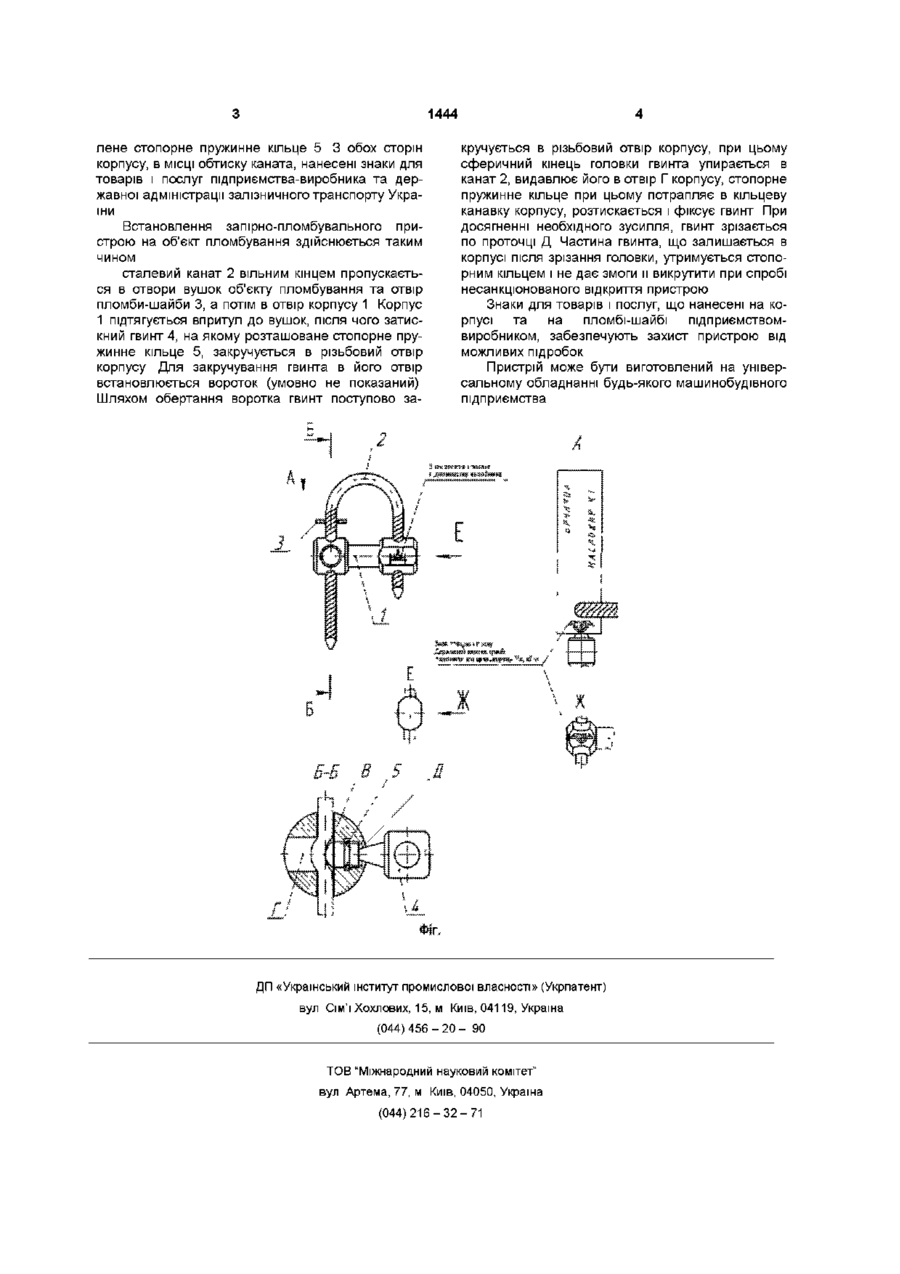

Запірно-пломбувальний пристрій, що містить корпус з отвором, стальний канат та затискний гвинт, який відрізняється тим, що в нарізному отворі корпусу виконана кільцева канавка, а фіксація каната в корпусі здійснюється гвинтом із стопорним пружним кільцем, що розташоване в кільцевій проточці затискного гвинта, на корпусі та пломбі-шайбі нанесені знаки товарів та послуг підприємства-виробника та Державної адміністрації залізничного транспорту України Запірно-пломбувальний пристрій призначений для запирання та одночасного пломбування дверей усіх видів критого рухомого складу залізниць люків та штурвалів зерновозів, дверей платформ для перевезення легкових автомобілів, дверей критих вагонів, рефрижераторів, люків цистерн, контейнерів) та інших об'єктів господарського призначення ВІДОМІ конструкції запірно-пломбувальних пристроїв серед яких "Универсальное гибкое запорнопломбировочное устройство" - патент РФ № 2104910, запірно-пломбувальний пристрій типу "НУКЕР" - патент Республіки Казахстан № 9620081 1, які містять корпус, сталевий канат (трос) та фіксуючи елементи, що розміщені в корпусі та здійснюють фіксацію каната в корпусі Недоліком таких конструкцій є - недостатній ступінь захисту пристроїв від підробок та від несанкціонованого відкриття Прототипом запірно-пломбувального пристрою є запірно-пломбувальний пристрій - патент України на винахід № 345 Недоліком цього пристрою є - недостатня ступінь захисту від підробок, - недостатня надійність пристрою, так як після встановлення його на об'єкт пломбування, гвинт, що фіксує канат, у будь-який момент може бути викручений, пристрій відкритий, а потім повторно закритий за допомогою аналогічного гвинта В основу корисної моделі поставлено задачу створення запірно-пломбувального пристрою, який забезпечує більш надійний захист від можливих підробок, а також має підвищену надійність та захист від несанкціонованого відкриття Технічний результат досягається тим, що з метою захисту пристрою від підробок на його корпусі, в МІСЦІ обтиску гнучкого елементу - канату, а також на пломбі-шайбі методом штампування нанесені знаки товарів і послуг підприємствавиробника та державної адміністрації залізничного транспорту України, а для підвищення надійності пристрою в різьбовому отворі корпусу, в який закручується гвинт, зроблена кільцева канавка для фіксації в ній стопорного пружинного кільця, яке розташовано на гвинті Перелік фігур Фігура - запірно-пломбувальний пристрій, що заявляється Запірно-пломбувальний пристрій, що заявляється, (фігура) містить корпус 1, сталевий канат 2, пломбу-шайбу 3, затискний гвинт 4 з сферичною головкою В та проточкою Д, стопорне пружинне кільце 5 В корпусі 1 розташовано три отвори в одному з отворів нерухомо заштампований один кінець каната, другий отвір служить для пропускання каната після встановлення пристрою на об'єкт, третій - сту-пінчатий отвір, який має на різьбовій поверхні кільцеву канавку і призначений для закручування в нього гвинта, за допомогою якого здійснюється фіксація каната в корпусі після встановлення пристрою на об'єкт На затискному гвинті 4 розташована кільцева проточка, в яку встанов 1444 лене стопорне пружинне кільце 5 3 обох сторін корпусу, в МІСЦІ обтиску каната, нанесені знаки для товарів і послуг підприємства-виробника та державної адміністрації залізничного транспорту України Встановлення запірно-пломбувального пристрою на об'єкт пломбування здійснюється таким чином сталевий канат 2 вільним кінцем пропускається в отвори вушок об'єкту пломбування та отвір пломби-шайби 3, а потім в отвір корпусу 1 Корпус 1 підтягується впритул до вушок, після чого затискний гвинт 4, на якому розташоване стопорне пружинне кільце 5, закручується в різьбовий отвір корпусу Для закручування гвинта в його отвір встановлюється вороток (умовно не показаний) Шляхом обертання воротка гвинт поступово за кручується в різьбовий отвір корпусу, при цьому сферичний кінець головки гвинта упирається в канат 2, видавлює його в отвір Г корпусу, стопорне пружинне кільце при цьому потрапляє в кільцеву канавку корпусу, розтискається і фіксує гвинт При досягненні необхідного зусилля, гвинт зрізається по проточці Д Частина гвинта, що залишається в корпусі після зрізання головки, утримується стопорним кільцем і не дає змоги и викрутити при спробі несанкціонованого відкриття пристрою Знаки для товарів і послуг, що нанесені на корпусі та на пломбі-шайбі підприємствомвиробником, забезпечують захист пристрою від можливих підробок Пристрій може бути виготовлений на універсальному обладнанні будь-якого машинобудівного підприємства ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
