Запірно-пломбувальний пристрій

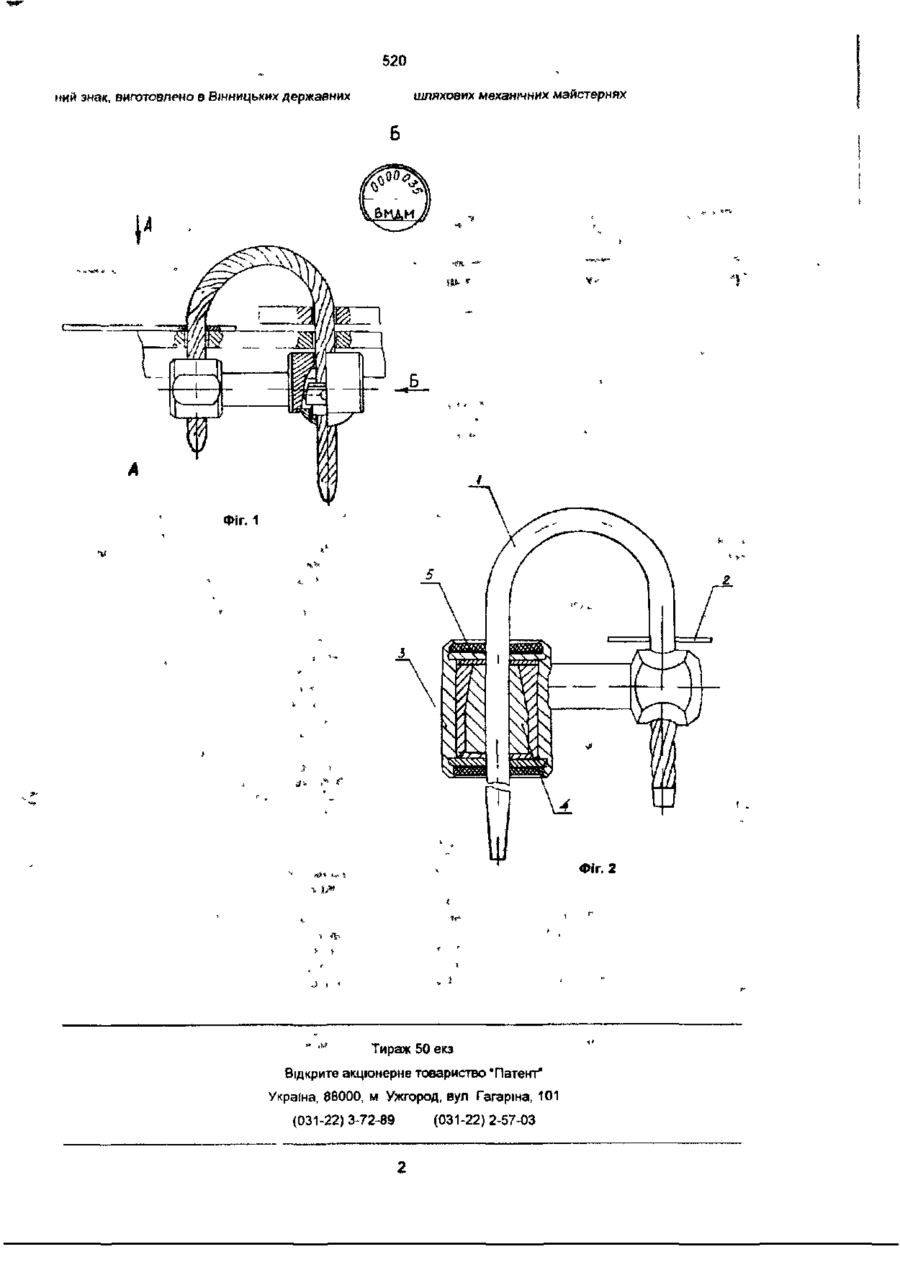

Запірно-пломбувальний пристрій, що включає корпус, стальний канат та кріпильні елементи, який відрізняється тим, що містить в корпусі сигналізатор, який виконано у вигляді світлоповертального знака Корисна модель відноситься до запірно-пломбувапьних пристроїв, які мають сигналізатор, призначених для запирання та одночасного пломбування усіх видів рухомого складу залізничного транспорту, контейнерів та інших об'єктів господарського призначення, і може застосовуватися на автомобільному транспорті та при охороні будь-яких стаціонарних об'єктів Відомо багато конструкцій затрно-пломбувальних пристроїв (ЗПП), які мають корпус, силовий елемент (канат або стрижень), кріпильні елементи (пружні шайби, шарики або ролики} та черговий номер Серед них запірно-пломбувальний пристрій (фіг 1) згідно з Патентом України Nfl 292К від 21 07 97 та пломба-запор "Спрут-Універсал" згідно з Патентом Російської Федерації № 2053600 від 16 02 95 Недоліком таких конструкцій є можливість випуску особами, які готуються до крадіжки матеріальних цінностей, підроблених ЗПП, що ззовні нічим не відрізняються від справжніх В основу корисної моделі поставлено завдання створення такого пристрою, який би дав можливість відрізнити підроблений пристрій від справжнього Технічний результат досягається тим, що в конструкцію пристрою вмонтовано спеціальний оптичний сигналізатор - світлоповертальний знак, який являє собою поляризовану плівку, яку не видно при звичайному СВІТЛІ І яку можна розпізнати тільки за допомогою аналогічної поляризованої плівки На фіг 2 представлена конструктивна схема корисної моделі Запірно-пломбувальний пристрій, який міс тить сигналізатор, складається з стального каната 1, ппомби-шайби 2 і корпусу З В корпусі 3 розміщені сигналізатор А, кришка 5 і механізм фіксації канапа, який складається з сепаратора, шариків, та пружини В одному з отворів корпусу нерухомо защтампований один кінець канату, а через отвір механізму фіксації канату після встановлення пристрою на об'єкт пропускається другий кінець канату \ фіксується в корпусі шариками 8, що розміщені в сепараторі 7 Кришка 5 призначена для утримання сепаратора в корпусі Встановлення пристрою на об'єкт здійснюється таким чином Стальний канат 1 вільним кінцем пропускається в отвори вушок, засувок, скоб та інших запірних елементів об'єкту, що пломбується, а потім в отвір корпусу і фіксується в ньому Фіксація канату виконується автоматично стальний канат входить в отвір корпусу, вільно пересувається в ньому в напрямку руху та надійно фіксується сепаратором з шариками, які затискають канат та не дають можливості витягнути його при спробі несанкціонованого розкривання об'єкту Сигналізатор, що вмонтований в корпус, представляє собою поляризовану плівку, на якій зображені фігури геометричної форми (трикутник, квадрат і т п ) , не видимі при звичайному СВІТЛІ Розпізнати зображення на ПЛІВЦІ І, таким чином, встановити є підробленим пристрій чи ні, можна тільки за допомогою приладу, який містить елемент, виконаний з аналогічної поляризованої плівки, для чого необхідно до торця пристрою піднести прилад і через поляризовану плівку приладу впевнитися в наявності зображення на торці пристрою ДОСЛІДНІ зразки запірно-пломбувального при строю, який має сигналізатор - світлоповертапь 520 мий знак, виготовлено в ВІННИЦЬКИХ державних шляхових механічних майстернях А Фіг. 1 Фіг. 2 J " і м Тираж 50 екз Відкрите акціонерне товариство "Патент" Україна, 88000, м Ужгород, вул Гагаріна, 101 (031-22) 3-72-89 (031-22) 2-57-03
