Формула / Реферат

1. Блок насадки тепломасообмінного апарата, що містить два з'єднані між собою сітчасті полотна з виступами, при цьому зазначені полотна з'єднані між собою з утворенням між ними каналів, який відрізняється тим, що виступи виконані дискретними.

2. Блок за п. 1, який відрізняється тим, що виступи на полотнах розташовані з одного боку і спрямовані в одному напрямку.

3. Блок за п. 1, який відрізняється тим, що виступи на кожному з полотен розташовані з обох боків.

4. Блок за будь-яким з пп. 1-3, який відрізняється тим, що виступи на кожному з полотен розташовані в шаховому порядку.

Текст

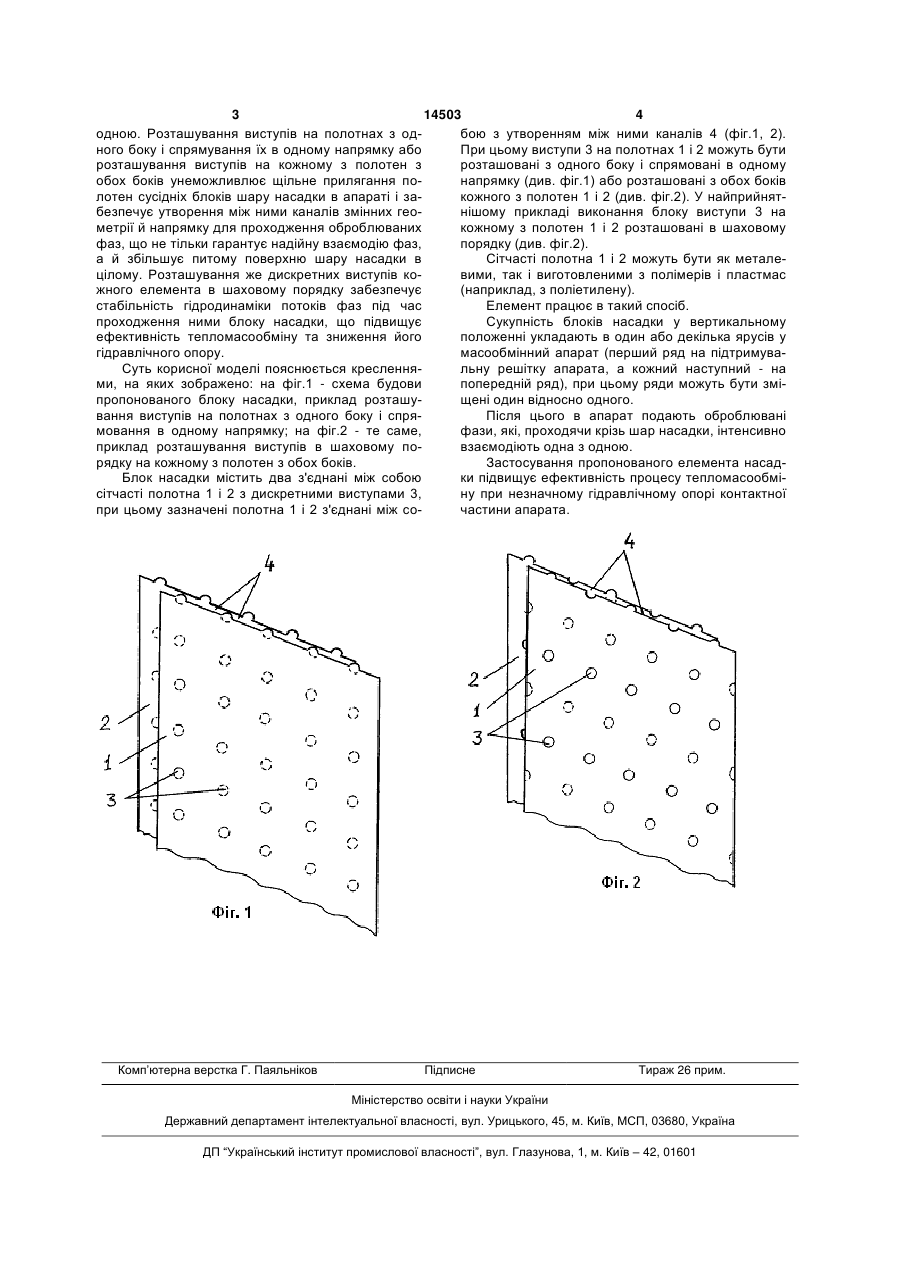

1. Блок насадки тепломасообмінного апарата, що містить два з'єднані між собою сітчасті полотна з виступами, при цьому зазначені полотна з'єднані 3 14503 4 одною. Розташування виступів на полотнах з одбою з утворенням між ними каналів 4 (фіг.1, 2). ного боку і спрямування їх в одному напрямку або При цьому виступи 3 на полотнах 1 і 2 можуть бути розташування виступів на кожному з полотен з розташовані з одного боку і спрямовані в одному обох боків унеможливлює щільне прилягання понапрямку (див. фіг.1) або розташовані з обох боків лотен сусідніх блоків шару насадки в апараті і закожного з полотен 1 і 2 (див. фіг.2). У найприйнятбезпечує утворення між ними каналів змінних геонішому прикладі виконання блоку виступи 3 на метрії й напрямку для проходження оброблюваних кожному з полотен 1 і 2 розташовані в шаховому фаз, що не тільки гарантує надійну взаємодію фаз, порядку (див. фіг.2). а й збільшує питому поверхню шару насадки в Сітчасті полотна 1 і 2 можуть бути як металецілому. Розташування же дискретних виступів ковими, так і виготовленими з полімерів і пластмас жного елемента в шаховому порядку забезпечує (наприклад, з поліетилену). стабільність гідродинаміки потоків фаз під час Елемент працює в такий спосіб. проходження ними блоку насадки, що підвищує Сукупність блоків насадки у вертикальному ефективність тепломасообміну та зниження його положенні укладають в один або декілька ярусів у гідравлічного опору. масообмінний апарат (перший ряд на підтримуваСуть корисної моделі пояснюється кресленняльну решітку апарата, а кожний наступний - на ми, на яких зображено: на фіг.1 - схема будови попередній ряд), при цьому ряди можуть бути зміпропонованого блоку насадки, приклад розташущені один відносно одного. вання виступів на полотнах з одного боку і спряПісля цього в апарат подають оброблювані мовання в одному напрямку; на фіг.2 - те саме, фази, які, проходячи крізь шар насадки, інтенсивно приклад розташування виступів в шаховому повзаємодіють одна з одною. рядку на кожному з полотен з обох боків. Застосування пропонованого елемента насадБлок насадки містить два з'єднані між собою ки підвищує ефективність процесу тепломасообмісітчасті полотна 1 і 2 з дискретними виступами 3, ну при незначному гідравлічному опорі контактної при цьому зазначені полотна 1 і 2 з'єднані між сочастини апарата. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Attachment block of heat mass exchange apparatus

Автори англійською

Mikulionok Ihor Olehovych

Назва патенту російською

Блок насадки тепломассообменного аппарата

Автори російською

Микуленок Игорь Олегович

МПК / Мітки

МПК: B01J 19/32, F28F 25/00

Мітки: насадки, блок, тепломасообмінного, апарата
