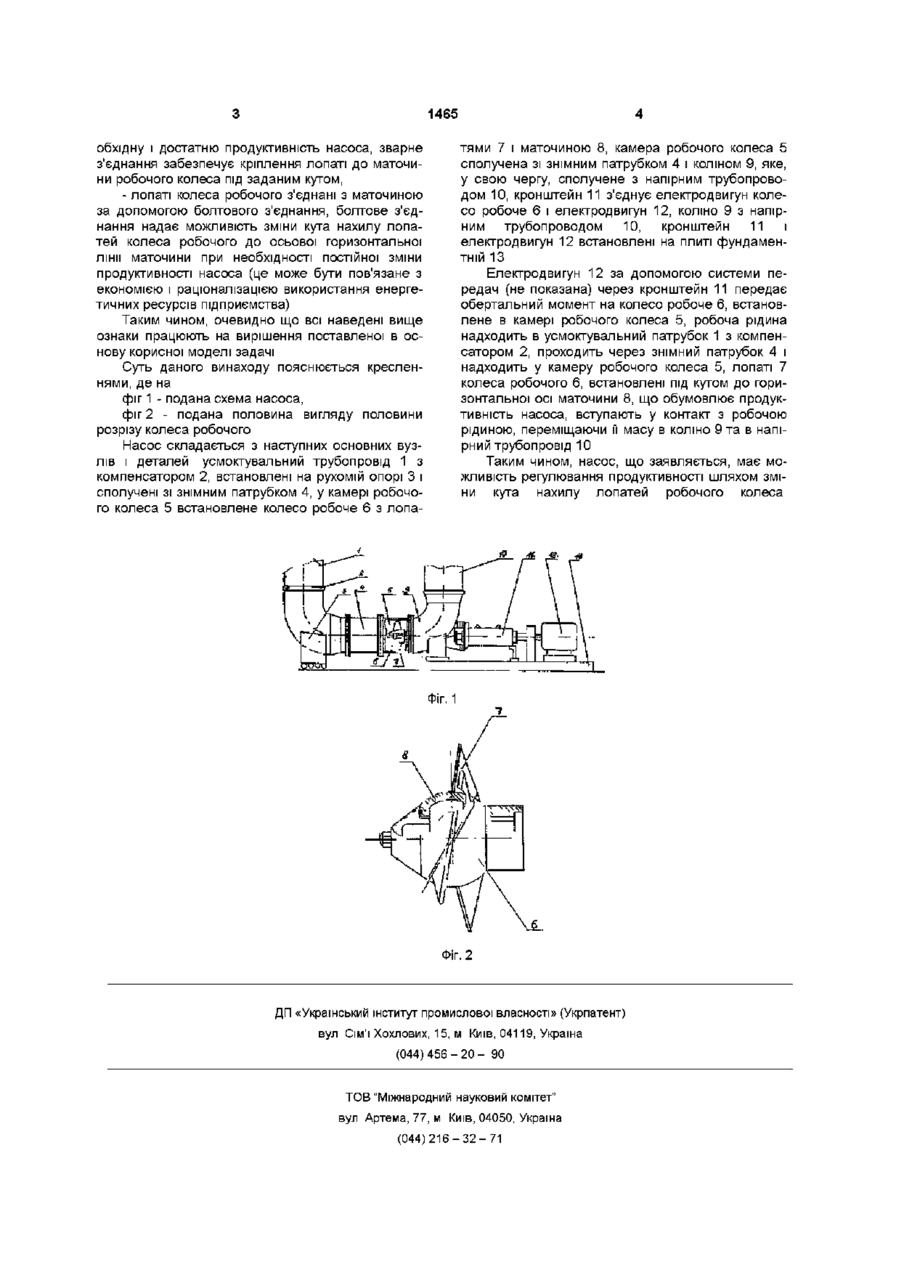

Насос

1 Насос, що включає усмоктувальний трубопровід з компенсатором, сполучений зі знімним патрубком і встановлений на рухомій опорі, камеру робочого колеса з колесом робочим, що містить маточину і лопаті, знімний патрубок і коліно, з'єд нане з напірним трубопроводом, і кронштейн, що з'єднує робоче колесо і електродвигун, встановлені на плиті фундаментній, який відрізняється тим, що лопаті колеса робочого встановлені з можливістю зміни їхнього кута нахилу до горизонтальної осі маточини колеса робочого 2 Насос за п 1, який відрізняється тим, що лопаті колеса робочого сполучені з маточиною колеса робочого за допомогою зварного з'єднання 3 Насос за пп 1, 2, який відрізняється тим, що лопаті колеса робочого сполучені з маточиною за допомогою болтового з'єднання Запропоноване технічне вирішення стосується галузі машинобудування і може бути використане в насособудуванні Призначене для роботи з неагресивними рідинами, такими як транспортнерномийних вод, соків, сиропів та інших неагресивних рідин Відомий насос ОХГ6-30К, що виготовляється на заводі гідромашин їм Сисорського [кресл 109 Н 001],який включає усмоктувальний трубопровід з компенсатором, сполучений із знімним патрубком і встановлений на рухомій опорі, камеру робочого колеса з колесом робочим, сполучену зі знімним патрубком та коліном, з'єднаним з напірним трубопроводом, і кронштейн, що з'єднує робоче колесо і електродвигун, встановлені на плиті фундаментній Недоліком даного насоса є неможливість оптимізацм його продуктивності стосовно видів робіт, що проводяться з використанням даного насоса В основу корисної моделі поставлена задача розробки насоса з можливістю регулювання його продуктивності шляхом удосконалення конструкції його робочого колеса Поставлена задача вирішується тим, що насос, який включає усмоктувальний трубопровід з компенсатором, сполучений зі знімним патрубком і встановлений на рухомій опорі, камеру робочого колеса з колесом робочим, що містить маточину і лопаті, знімний патрубок і коліно, з'єднане з напірним трубопроводом, і кронштейн, що з'єднує робоче колесо і електродвигун, встановлені на плиті фундаментній, ВІДПОВІДНО до корисної моделі, лопаті колеса робочого встановлені з можливістю зміни їхнього кута нахилу до горизонтальної осі маточини колеса робочого Лопаті колеса робочого з'єднані з маточиною колеса робочого за допомогою зварного з'єднання Лопаті колеса робочого з'єднані з маточиною за допомогою болтового з'єднання Таким чином, запропонована конструкція насоса має наступні ВІДМІТНІ ознаки - лопаті колеса робочого встановлені з можливістю зміни їхнього кута нахилу до горизонтальної осі маточини колеса робочого, при ЗМІНІ умов роботи насоса може виникнути потреба змінити його продуктивність з метою зниження енергетичних витрат Для цього в даному технічному вирішенні пропонується регулювати продуктивність насоса за рахунок надання конструктивної можливості регулювання кута нахилу лопаті до горизонтальної осі маточини колеса робочого Замість традиційного використання суцільнолитих коліс робочих у даному технічному вирішенні пропонується використовувати колесо робоче, що містить лопаті і маточину як складальні одиниці Виходячи з попередньо відомих умов роботи насоса при складанні колеса робочого, лопаті виставляють під таким кутом, який би забезпечував необхідну і достатню продуктивність насоса, - лопаті колеса робочого з'єднані з маточиною колеса робочого за допомогою зварного з'єднання, виходячи з попередньо відомих умов роботи насоса при складанні колеса робочого, лопаті виставляють під таким кутом, який би забезпечував не ю (О 1465 обхідну і достатню продуктивність насоса, зварне з'єднання забезпечує кріплення лопаті до маточини робочого колеса під заданим кутом, - лопаті колеса робочого з'єднані з маточиною за допомогою болтового з'єднання, болтове з'єднання надає можливість зміни кута нахилу лопатей колеса робочого до осьової горизонтальної лінії маточини при необхідності постійної зміни продуктивності насоса (це може бути пов'язане з економією і раціоналізацією використання енергетичних ресурсів підприємства) Таким чином, очевидно що всі наведені вище ознаки працюють на вирішення поставленої в основу корисної моделі задачі Суть даного винаходу пояснюється кресленнями, де на фіг 1 - подана схема насоса, фіг 2 - подана половина вигляду половини розрізу колеса робочого Насос складається з наступних основних вузлів і деталей усмоктувальний трубопровід 1 з компенсатором2, встановлені на рухомій опорі 3 і сполучені зі знімним патрубком 4, у камері робочого колеса 5 встановлене колесо робоче 6 з лопа тями 7 і маточиною 8, камера робочого колеса 5 сполучена зі знімним патрубком 4 і коліном 9, яке, у свою чергу, сполучене з напірним трубопроводом 10, кронштейн 11 з'єднує електродвигун колесо робоче 6 і електродвигун 12, коліно 9 з напірним трубопроводом 10, кронштейн 11 і електродвигун 12 встановлені на плиті фундаментній 13 Електродвигун 12 за допомогою системи передач (не показана) через кронштейн 11 передає обертальний момент на колесо робоче 6, встановлене в камері робочого колеса 5, робоча рідина надходить в усмоктувальний патрубок 1 з компенсатором 2, проходить через знімний патрубок 4 і надходить у камеру робочого колеса 5, лопаті 7 колеса робочого 6, встановлені під кутом до горизонтальної осі маточини 8, що обумовлює продуктивність насоса, вступають у контакт з робочою рідиною, переміщаючи її масу в коліно 9 та в напірний трубопровід 10 Таким чином, насос, що заявляється, має можливість регулювання продуктивності шляхом зміни кута нахилу лопатей робочого колеса Фіг. 1 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
