Двопотічний відцентровий насос

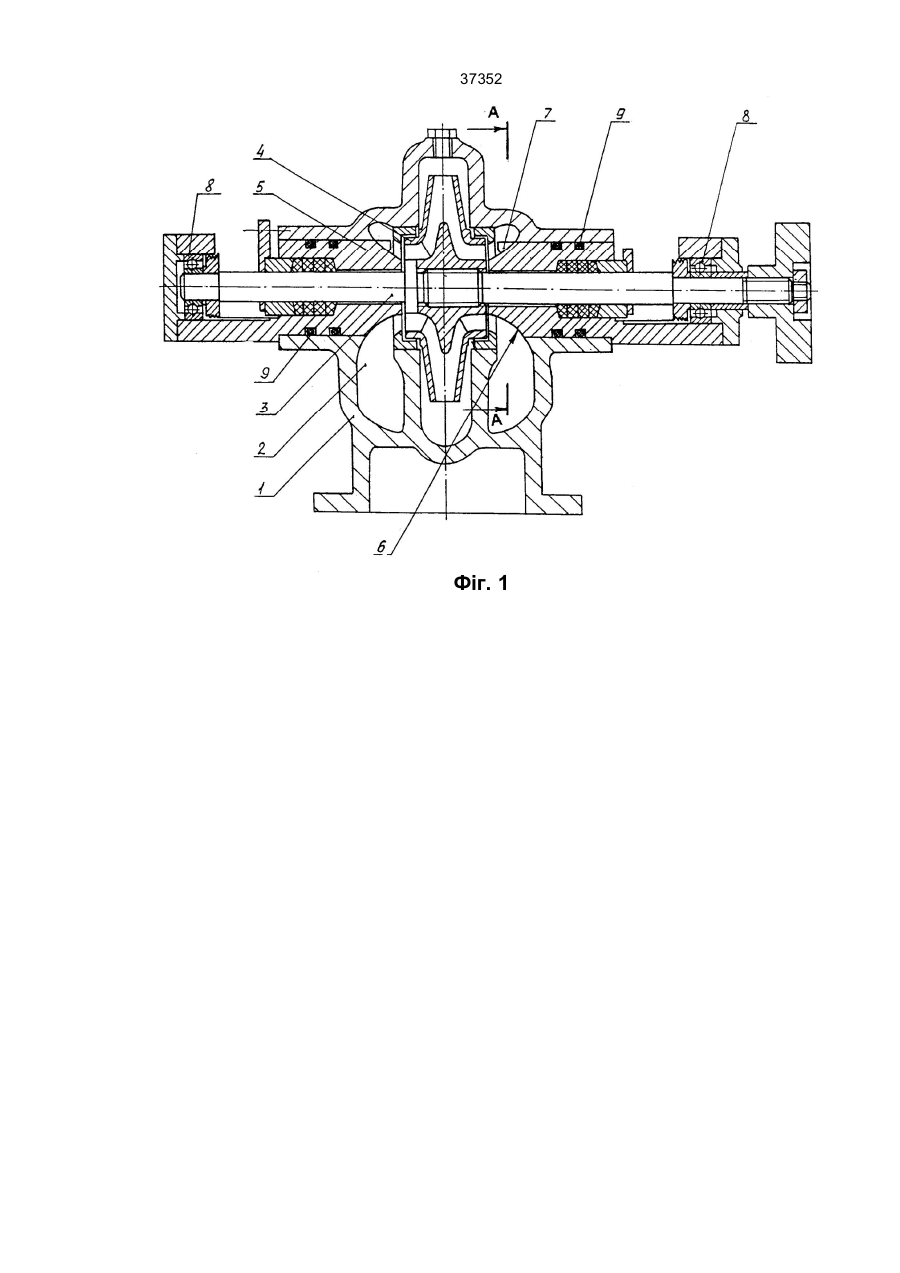

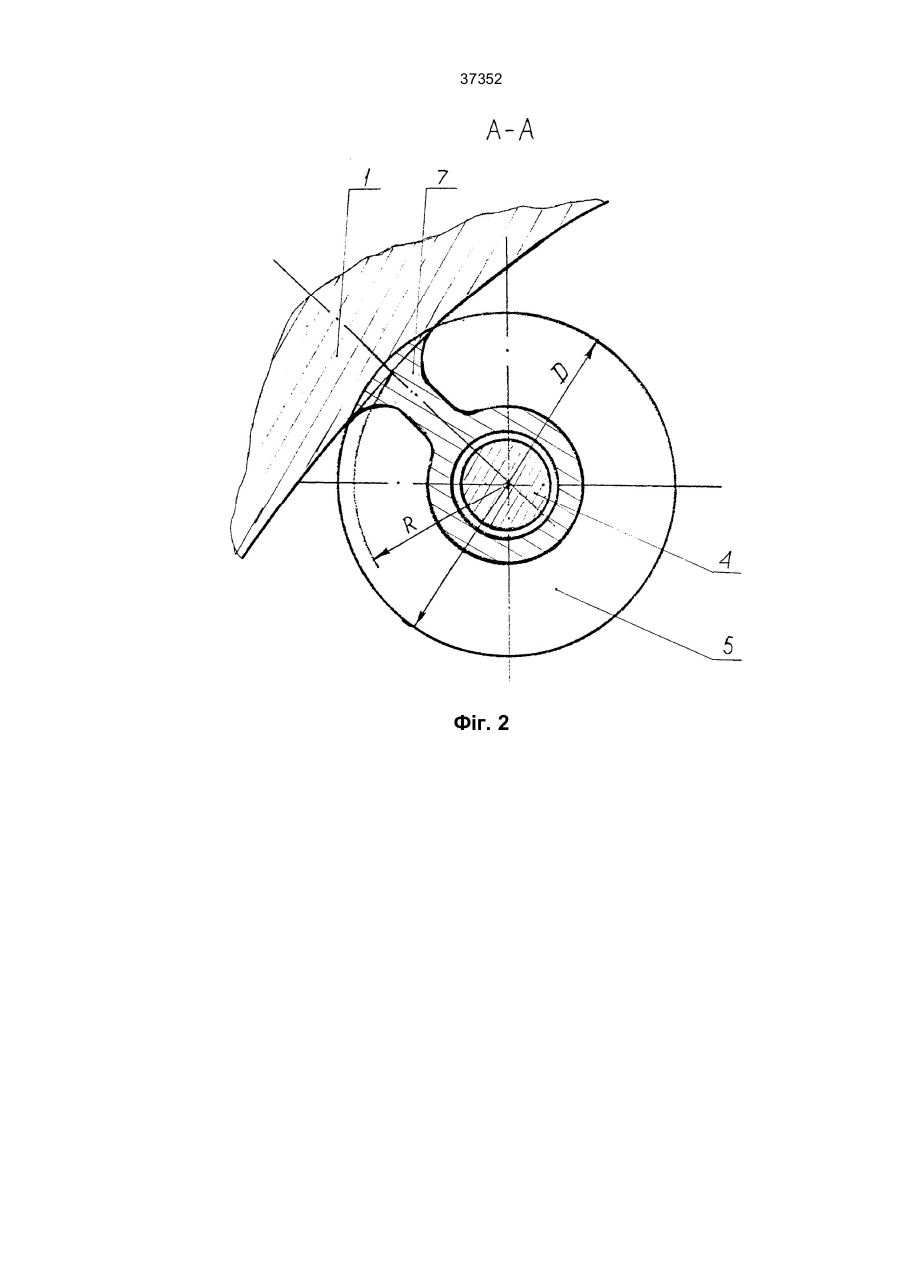

37352 Винахід відноситься до гідромашинобудування і може бути використаний в конструкціях насосів малої подачі. Найбільш близьким за технічною суттю до рішення, є двопотоковий відцентровий насос, який містить корпус з підвідними каналами в яких розміщенні ребра нульового перерізу, робоче колесо двобічного входу, установлене на валу між підшипниками, при цьому підшипники закріплені скобами на кронштейнах корпусу (див. Лопатеві та роторні насоси. Каталог ЦІНТІ хімнафтомаш. - М., 1973. - С. 8). Недоліками відомої конструкції є значна трудоємкість виготовлення насоса малій подачі (менш 100 м3/г) яка обумовлена складністю як отримання відливка корпусу так і його обробки, із-за малого поперечного перерізу підвідних каналів і необхідність виконання в них ребер нульового перерізу, а також малого діаметра вала (20-30 мм.), при порівнянно великій міжопорній відстані. В основу винаходу покладена задача створити такий двопотоковий відцентровий насос в якому шляхом нового виконання та розміщення деталей, забезпечити зниження трудоємкості виготовлення насосів малої подачі. Поставлена задача вирішується тим, що у двопотоковому відцентровому насосі, який містить корпус з підвідними каналами, робоче колесо двобічного входу розміщене на валу, який встановлений в підшипниках і ребра нульового перерізу, на валу, по обидва боки робочого колеса, встановлені втулки, торцева поверхня кожної втулки, що звернута до робочого колеса, утворює частину підвідного каналу і на ній розташовано ребро нульового перерізу, при цьому зовнішній діаметр втулок обирають з співвідношення: D ³ 2R, де: D - зовнішній діаметр втулки; R - радіус нульового перерізу підвідного каналу. А підшипники розташовані у втулках. Порівняльний аналіз з прототипом свідчить, що двопотоковий відцентровий насос відрізняється тим, що на валу, по обидва боки робочого колеса, встановлені втулки, торцева поверхня кожної втулки, що звернута до робочого колеса, утворює частину підвідного каналу і на ній розташовано ребро нульового перерізу, при цьому зовнішній діаметр втулок обирають з співвідношення: D ³ 2R, де: D-зовнішній діаметр втулки; R - радіус нульового перерізу підвідного каналу. А підшипники розташовані у втулках. Установлення на валу, по обидва боки робочого колеса, втулок, зовнішній діаметр яких дорівнює або перевищує подвоєний радіус нульового перерізу підвідних каналів дозволяє: значно зменшити трудоємкість обробки корпусу під вал, тому що зовнішній діаметр втулок значно перевищує діаметр вала; розташувати на торцевих поверхнях втулок, що звернуті до робочого колеса, ребра нульового перерізу, що спрощує конструкцію та технологію виготовлення відливка корпусу, тому що відпадає потреба виконання ребер нульового перерізу у підвідних каналах, котрі мають малі поперечні перерізи Утворення торцевою поверхнею кожною із вту-лок частини підвідних каналів дозволяє забезпечити форму перерізів цих каналів, що дає змогу зберегти без зменшення коефіцієнт корисної дії (ККД) насоса. Розташування підшипників у втулках дозволяє зменшити розмір корпусу за рахунок вилучення кронштейнів, які відливалися разом з корпусом, що також зменшує трудоємкість виготовлення корпусу. Таким чином, технічний результат, отримуваний при використанні запропонованого виноходу, виявляється у зменшенні трудоємкості виготовлення відливка і обробки корпусу насоса малої подачі. Суть винаходу пояснюється кресленням, де на фіг. 1 зображена схема насоса, поздовжній розріз; на фіг. 2 - переріз А-А на фіг. 1. Двопотоковий відцентровий насос містить корпус 1 з підвідними каналами 2, робоче колесо 3 двобічного входу, яке розміщене на валу 4. По обидва боки робочого колеса 3 на валу 4 встановлені втулки 5. Торцеві поверхні 6 втулок 5, що звернуті до робочого колеса 3, утворюють частини підвідних каналів 2, і на них розташовані ребра 7 нульового перерізу. Зовнішній діаметр D втулок 5 дорівнює або перевищує подвоєний радіус R нульового перерізу підвідних каналів 2. Підшипники 8, в яких встановлений вал 4 розташовані у внутрішніх розточках втулок 5. Втулки 5 встановлюються в корпус 1 таким чином, щоб ребра 7 знаходились у нульовому перерізу підвідних каналів 2. Для забезпечення герметичності насоса встановлені гумові кільця 9, а фіксація втулок 5 від осьового зміщення проводиться будь-яким відомим способом. Двопотоковий відцентровий насос працює наступним чином. При вході до насоса повна подача поділяється на два потоки, які по підвідним каналам 2 надходять з обох боків у робоче колесо 3. Ребра 7, які розташовані в нульових перерізах підвідних каналів 2, стабілізують обтічність втулок. 5 та перешкоджають надходженню рідини в напрямі, навпроти обертанню робочого колеса 3. При виході з робочого колеса 3 обидва потоки знову з'єднуються і надходять у нагнітальний патрубок (на кресленні не показаний). Винахід дозволяє значно зменшити трудоємкість виготовлення насоса малої (менш 100 м3/г.) подачі. 37352 Фіг. 1 37352 Фіг. 2
