Муфта з еластичною оболонкою
Номер патенту: 14683
Опубліковано: 15.05.2006
Автори: Піркл Дмитро Юрійович, Ліберацький Ігор Сергійович, Галецький Олександр Сергійович, Тривайло Михайло Семенович
Формула / Реферат
Муфта з еластичною оболонкою, що містить дві фланцеві півмуфти з притискними дисками і стяжними болтами, а також з'єднуючу півмуфти еластичну тороподібну оболонку з поперечною перегородкою в її порожнині, яка відрізняється тим, що оболонка обладнана розташованими в її перегородці отворами, а кінці стяжних болтів розміщені в отворах перегородки.
Текст

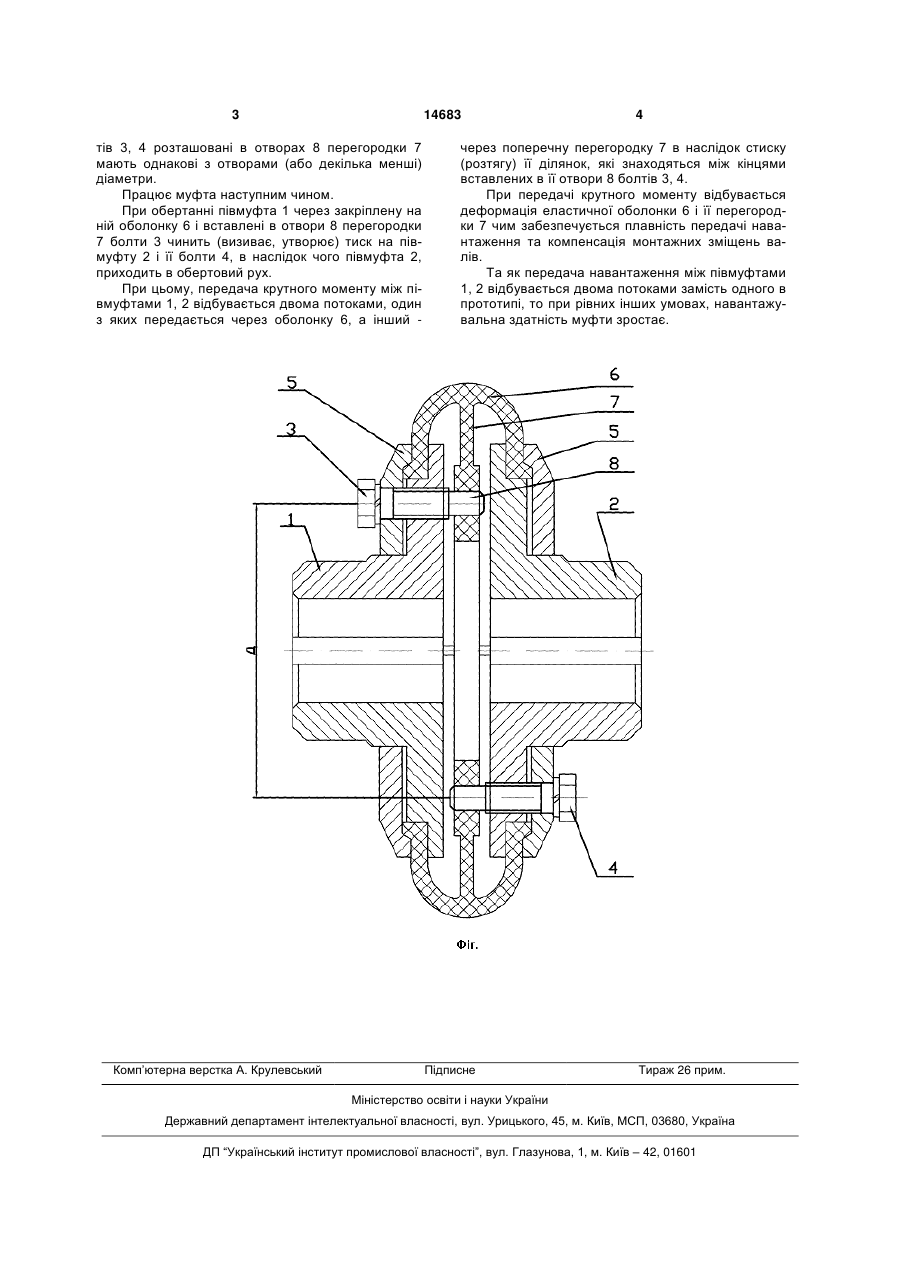

Муфта з еластичною оболонкою, що містить дві фланцеві півмуфти з притискними дисками і стяжними болтами, а також з'єднуючу півмуфти еластичну тороподібну оболонку з поперечною перегородкою в її порожнині, яка відрізняється тим, що оболонка обладнана розташованими в її перегородці отворами, а кінці стяжних болтів розміщені в отворах перегородки. (19) (21) u200512034 (22) 14.12.2005 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Тривайло Михайло Семенович, Піркл Дмитро Юрійович, Ліберацький Ігор Сергійович, Галецький Олександр Сергійович (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИ 3 14683 тів 3, 4 розташовані в отворах 8 перегородки 7 мають однакові з отворами (або декілька менші) діаметри. Працює муфта наступним чином. При обертанні півмуфта 1 через закріплену на ній оболонку 6 і вставлені в отвори 8 перегородки 7 болти 3 чинить (визиває, утворює) тиск на півмуфту 2 і її болти 4, в наслідок чого півмуфта 2, приходить в обертовий рух. При цьому, передача крутного моменту між півмуфтами 1, 2 відбувається двома потоками, один з яких передається через оболонку 6, а інший Комп’ютерна верстка А. Крулевський 4 через поперечну перегородку 7 в наслідок стиску (розтягу) її ділянок, які знаходяться між кінцями вставлених в її отвори 8 болтів 3, 4. При передачі крутного моменту відбувається деформація еластичної оболонки 6 і її перегородки 7 чим забезпечується плавність передачі навантаження та компенсація монтажних зміщень валів. Та як передача навантаження між півмуфтами 1, 2 відбувається двома потоками замість одного в прототипі, то при рівних інших умовах, навантажувальна здатність муфти зростає. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюClutch with elastic covering
Автори англійськоюTryvailo Mykhailo Semenovych, Haletskyi Oleksandr Serhiiovych
Назва патенту російськоюМуфта с эластичной оболочкой
Автори російськоюТривайло Михаил Семенович, Галецкий Александр Сергеевич
МПК / Мітки
МПК: F16D 3/00
Мітки: муфта, еластичною, оболонкою
