Муфта з еластичною оболонкою

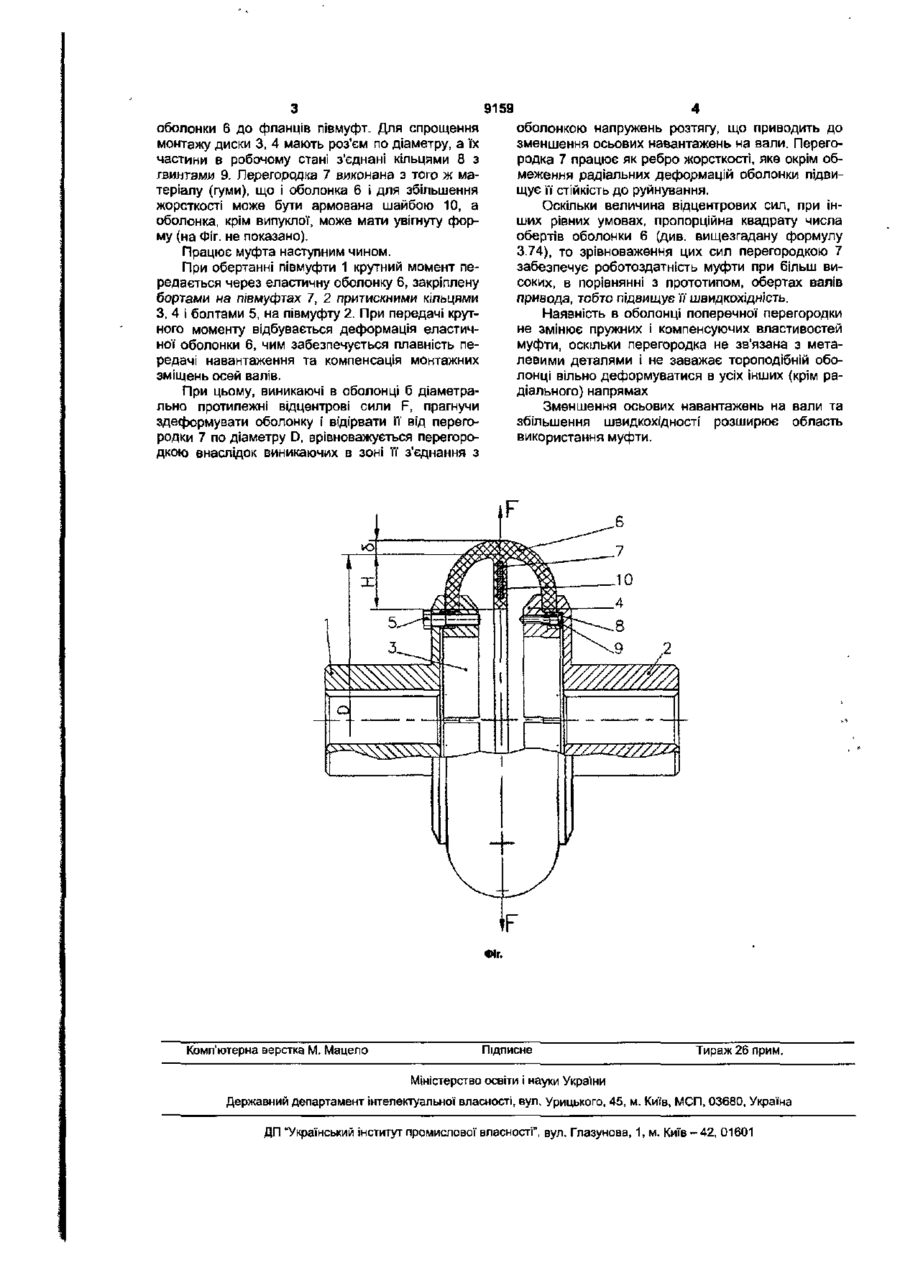

Муфта з еластичною оболонкою, що містить дві фланцеві півмуфти з притискними дисками і вгвинченими в них болтами, а також з'єднуючу півмуфти еластичну оболонку тороподібної форми, яка відрізняється тим, що оболонка обладнана поперечною перегородкою, яка розташована в порожнині оболонки і виконана за одне ціле з нею. Корисна модель відноситься до машинобудування, а саме до пружних муфт, і може бути використана для з'єднання валів, які передають динамічні навантаження І мають зміщення осей. Відома муфта з еластичною (гумовою) оболонкою, яка містить дві фланцеві півмуфти з притискними дисками і вгвинченими в них болтами, а також з'єднуючу півмуфти еластичну оболонку тороподібної форми з металевими штифтами на торцях, кінці яких розташовані в передбачених для цієї мети отворах півмуфт [див., наприклад, А.с. СССР № 1004680, F13D3/74, 1983]. Недолік цієї муфти полягає в складності конструкції' та виготовлення, що обумовлено наявністю в ній великого числа штифтів, які до того ж зменшують міцність буртів оболонки. Відома також муфта з еластичною оболонкою, яка містить дві фланцеві півмуфти з притискними дисками і вгвинченими в них болтами, а також з'єднуючу півмуфти еластичну оболонку тороподібної форми [див., наприклад, А.с. СССР № 549613, F16D3/74,1977]. Ця муфта є найбільш близькою до заявляємо!' по технічній суті та досягаемому ефекту і прийнята за прототип. Недолік відомої муфти полягає в тім, що вона викликає (утворює) в процесі роботи значний осьовий тиск на вали, що знижує довговічність підшипникових вузлів та швидкохідність і обумовлено неврівноваженістю діючих на оболонку відцентрових сил (див., наприклад, Ряховский О А., Иванов С.С, Справочник по муфтам. - Л.: Политехника, 1991, с; 134,145 формула 3.74). В основу корисної моделі поставлена задача вдосконалення муфти, в якій шляхом зрівноваження діючих в екваторіальній площині оболонки відцентрових сил забезпечується зменшення осьового тиску муфти на вали, що збільшує довговічність підшипників валів та швидкохідність. Поставлена задача вирішується тим, що в муфті, яка містить дві фланцеві півмуфти з притискними дисками і вгвинченими в них болтами, а також з'єднуючу півмуфти еластичну оболонку тороподібної форми, згідно пропонуємого рішення оболонка обладнана кільцевою поперечною перегородкою, яка розташована в порожнині оболонки і виконана за одне ціле з нею Обладнання оболонки поперечною перегородкою, яка розташована в її порожнині і виконана за одне ціле з оболонкою, забезпечує зрівноваження виникаючих в оболонці відцентрових сил радіальним розтягом поперечної перегородки, що зменшує осьові навантаження на вали та збільшує швидкохідність. На кресленні (Фіг) зображена заявляема муфта, загальний вигляд. Муфта містить дві фланцеві півмуфти 1 ї 2 з притискними дисками 3 ,4 і вгвинченими в них болтами 5, а також з'єднуючу півмуфти еластичну, товщиною "8", оболонку 6 тороподібної форми. Оболонка 6 обладнана поперечною перегородкою 7, яка розташована в ґі порожнині і виконана за одне ціле з оболонкою та має більшу від неї товщину Н З'єднання оболонки 6 з півмуфтами 7, 2 здійснюється при складанні муфти затяжкою (вгвинчуванням) болтів 5 в різьбові отвори, при якому притискні диски 3, 4 надійно притискують борти ю о 9159 оболонки 6 до фланців півмуфт. Для спрощення монтажу диски 3, 4 мають роз'єм по діаметру, а їх частини в робочому стані з'єднані кільцями 8 з гвинтами 9. Перегородка 7 виконана з того ж матеріалу (гуми), що і оболонка 6 і для збільшення жорсткості може бути армована шайбою 10, а оболонка, крім випуклої, може мати увігнуту форму (на Фіг. не показано). Працює муфта наступним чином. При обертанні півмуфти 1 крупний момент передається через еластичну оболонку 6, закріплену бортами на півмуфтах 7, 2 притискними кільцями З, 4 і болтами 5, на півмуфту 2. При передачі крутного моменту відбувається деформація еластичної оболонки 6, чим забезпечується плавність передачі навантаження та компенсація монтажних зміщень осей валів. При цьому, виникаючі в оболонці б діаметрально протилежні відцентрові сили F, прагнучи здеформувати оболонку і відірвати ії від перегородки 7 по діаметру D, врівноважується перегородкою внаслідок виникаючих в зоні її з'єднання з оболонкою напружень розтягу, що приводить до зменшення осьових навантажень на вали. Перегородка 7 працює як ребро жорсткості, яке окрім обмеження радіальних деформацій оболонки підвищує її стійкість до руйнування. Оскільки величина відцентрових сил, при інших рівних умовах, пропорційна квадрату числа обертів оболонки 6 (див. вищезгадану формулу 3.74), то зрівноваження цих сил перегородкою 7 забезпечує роботоздатність муфти при більш високих, в порівнянні з прототипом, обертах валів привода, тобто підвищує її швидкохідність. Наявність в оболонці поперечної перегородки не змінює пружних і компенсуючих властивостей муфти, оскільки перегородка не зв'язана з металевими деталями і не заважає тороподібній оболонці вільно деформуватися в усіх інших (крім радіального) напрямах Зменшення осьових навантажень на вали та збільшення швидкохідності розширює область використання муфти. Фіг. Комп'ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
