Годівниця для тварин

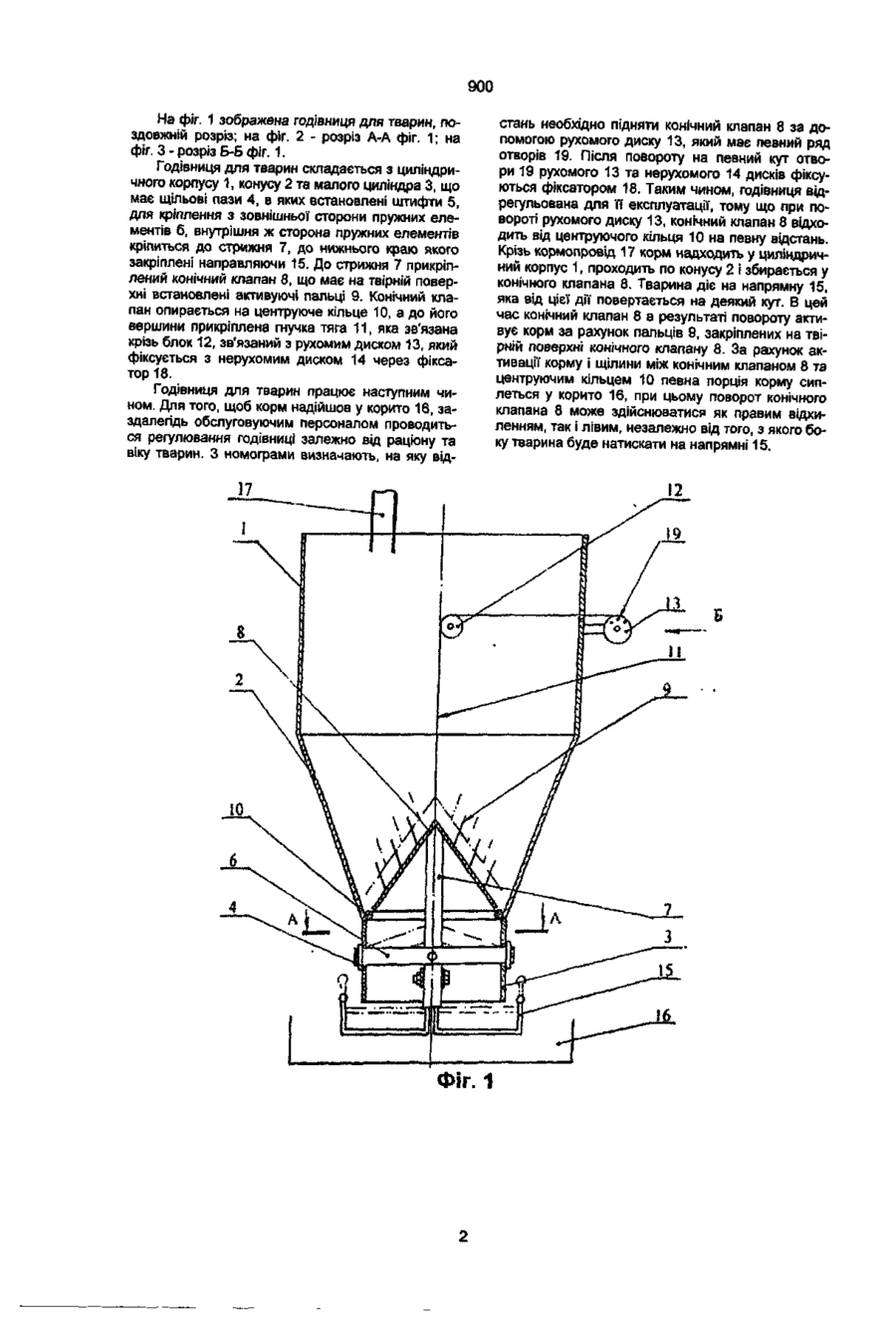

Годівниця для тварин, що має бункер з встановленим у ньому конічним клапаном, який опирається на центруюче кільце, яка відрізняється тим. що конічний клапан з одного боку з'єднаний з пружними елементами, а з другого боку - з регулюючим пристроєм подачі корму, крім того, конічний клапан має на твірній поверхні закріплені активуючі пальці. Запропонована корисна модель, яка описується, відноситься до сільського господарства, зокрема - до годівниці для свиней. Вже відома годівниця для тварин, яка складається з прямокутного бункера з нахиленими стінками і дозуючого клапану. Клапан закріплений на осі під бункером і служить його дном. До нього прикріплений важіль, за допомогою якого здійснюється поворот клапана на деякий кут відповідно осі (див.. Пат. 178475, Нідерланди, МКИё А01К5/00, опубл. 01.04.1986). Недоліком цього відомого пристрою є ненадійність в експлуатації та нерівномірність подачі корму. Як прототип цього пристрою обрана годівниця для тварин, що складається з контейнера, зовнішня циліндрична стінка якого утворює внутрішню камеру, в яку засипається гранульований корм. Та сама циліндрична стінка утворює й нижню камеру контейнера у вигляді горловини з конічною поверхнею, що є сідлом порожнього клапана. Порожній клапан має потовщення, яке перекриває горловину і циліндричний стрижень чи тіло клапана. Клапан може опиратися на сідло тільки під дією своєї ваги (див.: Пат. 4799455, США, МКИ6 А01К5/00, опубл 24.01.1889). Однак відома годівниця складна за конструкцією і ненадійна в експлуатації. В основі запропонованої корисної моделі лежить задача вдосконалення годівниці для тварин, в якій конічний клапан однією стороною з'єднаний пружними елементами, що дозволяють забезпечити поворот клапана на певний кут і робити вібраційне зворотно-поступальне переміщення. Друга ж сторона конічного клапана зв'язана з регулюючим пристроєм, що дозволяє створити умови пружного напруженого стану конічному клапану, який має на твірній поверхні установлені пальці. Цей клапан при дії на нього тварини, окрім повороту, забезпечує вібрацію, яка сприяє більш плавному проходженню корму у щілині між конічним клапаном та центруючим кільцем. Поставлене завдання вирішується тим, що годівниця для тварин має циліндричний корпус, який переходить донизу у конус і закінчується малим циліндром, з'єднаним однією із сторін з малим діаметром конусу. Конічний клапан з'єднаний за допомогою стрижня з пружними елементами, які з'єднують стрижень і малий циліндр, а до вершини конічного клапану кріпиться гнучка тяга, що з'єднує конічний клапан з регулюючим пристроєм подачі корму, який має рухомий диск, з'єднаний з гнучкою тягою, та нерухомий диск, які між собою фіксуються в потрібному місці. Перевага запропонозаної конструкції полягає в тому, що пружні елементи дозволяють конічному клапану мати вібраційне зворотно-поступове кругове переміщення, а рухомий диск регулюючого пристрою з'єднаний з конічним клапаном через гнучку тягу і пружні елементи, дозволяє створити умови пружного напруженого стану конічному клапану, маючому на твірній поверхні встановлені пальці. Цей клапан при дії на нього тварини, окрім повороту, забезпечує вібрацію, сприяючі більш плавному проходженню корму в щілині між конічним клапаном і центруючим кільцем у межах кута природного спаду корму, який використовується, чим забезпечується рівномірність подачі корму та регулювання його в певних межах, надійність експлуатації. о> о> 900 На фіг. 1 зображена годівниця для тварин, поздовжній розріз; на фіг. 2 - розріз А-А фіг. 1; на фіг. З - розріз Б-Б фіг. 1. Годівниця для тварин складається з циліндричного корпусу 1, конусу 2 та малого циліндра 3, що має щільові пази 4, в яких встановлені штифти 5, для кріплення з зовнішньої сторони пружних елементів б, внутрішня ж сторона пружних елементів кріпиться до стрижня 7, до нижнього краю якого закріплені направляючи 15. До стрижня 7 прикріплений конічний клапан 8, що має на твірній поверхні встановлені активуючі пальці 9. Конічний клапан опирається на центруюче кільце 10, а до його вершини прикріплена гнучка тяга 11, яка зв'язана крізь блок 12, зв'язаний з рухомим диском 13, який фіксується з нерухомим диском 14 через фіксатор 18. Годівниця для тварин працює наступним чином. Для того, щоб корм надійшов у корито 16, заздалегідь обслуговуючим персоналом проводиться регулювання годівниці залежно від раціону та віку тварин. З номограми визначають, на яку від стань необхідно підняти конічний клапан 8 за допомогою рухомого диску 13, який має певний ряд отворів 19. Післяповороту на певний кут отвори 19 рухомого 13 та нерухомого 14 дисків фіксуються фіксатором 18. Таким чином, годівниця відрегульована для її експлуатації, тому що при повороті рухомого диску 13, конічний клапан 8 відходить від центруючого кільця 10 на певну відстань. Крізь кормопровід 17 корм надходить у циліндричний корпус 1, проходить по конусу 2 і збирається у конічного клапана 8. Тварина діє на напрямну 15, яка від цієї дії повертається на деякий кут. В цей час конічний клапан 8 в результаті повороту активує корм за рахунок пальців 9, закріплених на твірній поверхні конічного клапану 8. За рахунок активації корму і щілини між конічним клапаном 8 та центруючим кільцем 10 певна порція корму сиплеться у корито 16, при цьому поворот конічного клапана 8 може здійснюватися як правим відхиленням, так і лівим, незалежно від того, з якого боку тварина буде натискати на напрямні 15. ФІГ. 1 900 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку /І • //. 2001 р. Формат 60x84 1/8. Обсяг Of АЦ обл.-вид. арк. Тираж 50 прим. Зам ЬН УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
