Поїлка для тварин

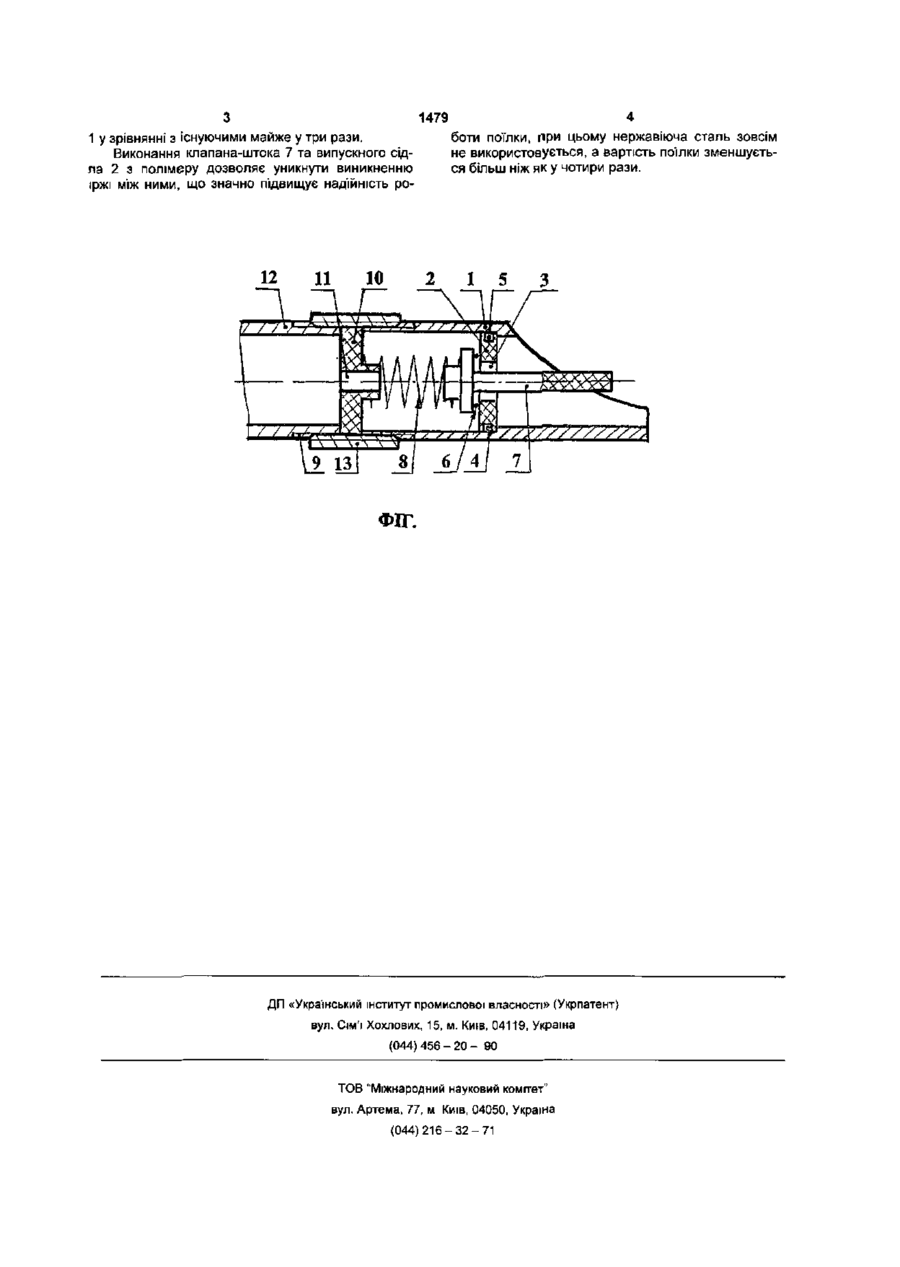

Поїлка для тварин, яка складається з корпусу, виконаного з цільного стрижня з нержавіючої сталі, який має впускне сідло з отвором, та випускне сідло, сформоване разом з корпусом, яка відрізняється тим, що корпус поїлки виконаний з стандартної сталевої труби, а з одного боку корпус має мінімальну розточку для герметичного встановлення у нього випускного сідла, яке виготовляється з полімеру Корисна модель, яка описується, відноситься до сільського господарства, а саме до поїлок для свиней. Вже відома поїлка для свиней, що містить корпус виконаний з цільного стрижня з нержавіючої сталі, який має впускне та випускне сідло з отворами, крізь які вода надходить для пиття тварини [А. с СРСР № 959713 МКИ А 01Б № 35 82 p.] Недоліком цього пристрою є ненадійність в експлуатації та складність за конструкцією. В якості прототипу обрана поїлка для тварин, яка складається з корпусу виконаного з цільного стрижня з нержавіючої сталі, впускного сідла з отвором, та випускного сідла з отвором сформованим разом з корпусом поїлки, де між впускним та випускним сідлом знаходиться пружина, яка з одного боку притискає впускне сідло до існуючої труби, а з другого притискає нержавіючий клапаншток до випускного сідла [Пат. 99052560 Україна МКИ А01К70 Бюл. № 8 29.12.1999.] Недоліком цього пристрою є велика металоємюсть, значна вартість та складність за конструкцією. В основу корисної моделі поставлене завдання вдосконалення поїлки для тварин, в якій корпус поїлки виконаний з стандартної сталевої труби, та встановленим у нього випускним сідлом з отвором, виконаним з полімеру, яке має на периферії гумове кільце для герметичного з'єднання з випускним сідлом. Виконання випускного сідла та клапана-штока з полімеру дозволяє уникнути виникненню іржі, яка суттєво впливає на надійність роботи поїлки. Поставлене завдання вирішується тим, що в поїлці для тварин корпус виконується з стандартної сталевої труби, що дозволяє знизити металоємкість конструкції майже у три рази, а виконання клапану-штоку та випускного сідла з отвором з полімеру дозволяє уникнути виникненню іржі, таким чином використання нержавіючої сталі в цілому по конструкції поїлки повністю виключається, а це веде до зниження вартості поїлки по зрівнянню з існуючими більш ніж у чотири рази. На фіг. зображена поїлка для тварин, поздовжній розріз. Поїлка для тварин містить корпус 1 у якому вмонтоване випускне сідло 2 з отвором 3, на периферійній поверхні якого мається канавка 4 під гумове кільце 5. До випускного отвору 2 з отвором З прилягає гумове кільце 6, на яке спирається клапан-шток 7. Пружина 8, з одного боку, притискає клапан-шток 7, а з другого-впускне сідло 10 з отвором 11, яка спирається на існуючу водопровідну трубу 12, яка у свою чергу з'єднується з корпусом поїлки 1 за допомогою муфти 13 Поїлка для тварин працює таким чином: При натисканні твариною на клапан-шток 7 відбувається нахил клапана-штока 7 на певний кут і вода крізь отвір 11 у впускному СІДЛІ 10 тече в зазорі між клапаном-штоком 7 та випускним сідлом 2 з отвором 3 (який має на периферії гумове кільце 5, яке забезпечує герметичність з'єднання між корпусом поїлки 1 та випускним сідлом 2) до рота тварини. Якщо тварина відпускає клапан-шток 7, то під впливом пружини 8 клапан-шток 7 вертається у початковий стан, а витік води припиняється. Виконання корпусу поїлки 1 з стандартної сталевої труби зменшує металоємкість корпусу поїлки о 1479 боти поїлки, при цьому нержавіюча сталь зовсім 1 у зрівнянні з існуючими майже у три рази. не використовується, а вартість поїлки зменшуєтьВиконання клапана-штока 7 та випускного сідся більш ніж як у чотири рази. ла 2 з полімеру дозволяє уникнути виникненню іржі між ними, що значно підвищує надійність ро 12 11 9 13 8 6/4 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м. Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м Київ, 04050, Україна (044)216-32-71
