Різьбовий елемент

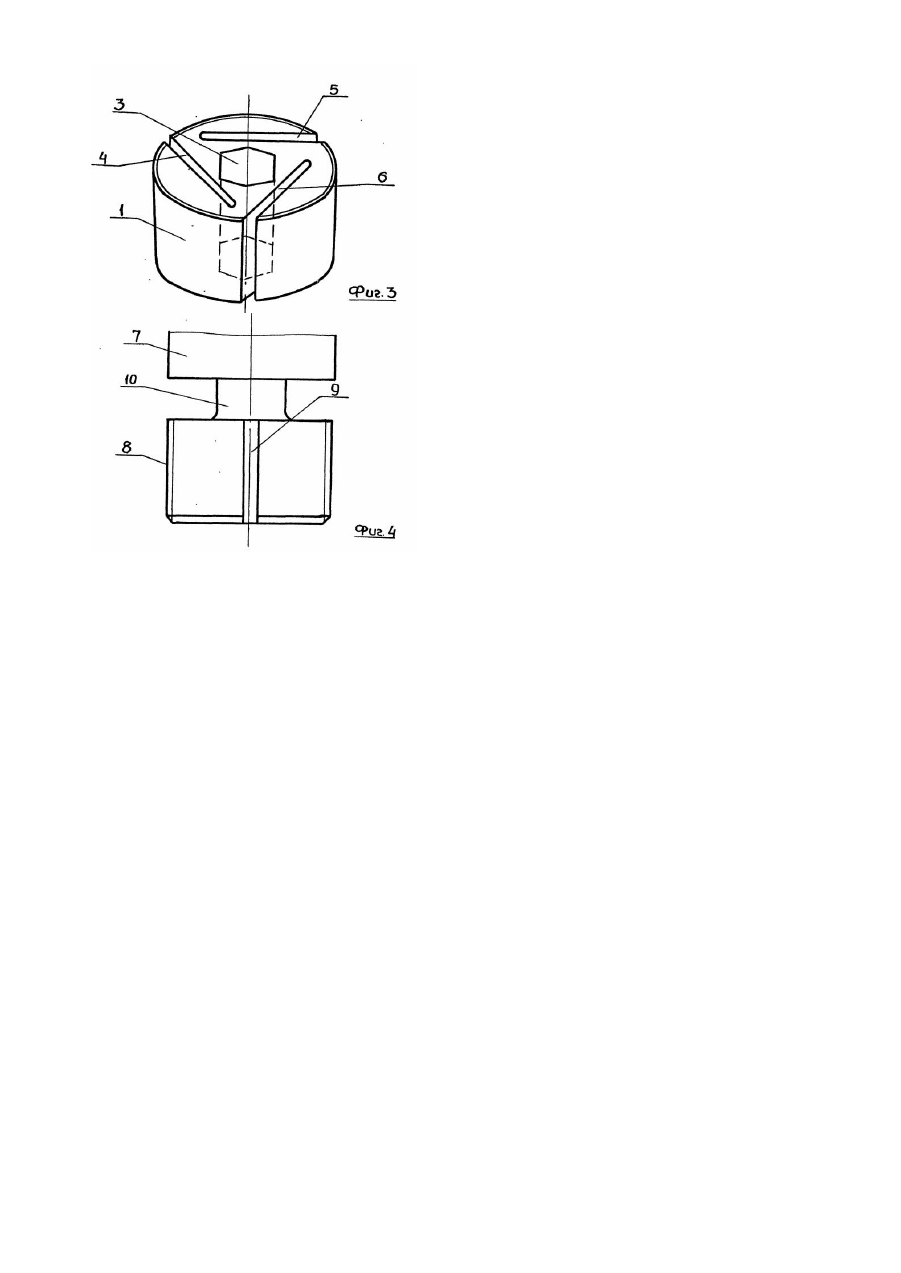

Изобретение относится к машиностроению и касается резьбовых соединений деталей. Известен резьбовой элемент, содержащий корпус с наружной резьбой и граненым отверстием под ключ [1]. Недостаток известной конструкции состоит в том, что она не обеспечивает надежное стопорение гайки при действии вибрационных и переменных силовых нагр узок. Известен резьбовой элемент в виде шпильки или болта, содержащий стержень с участком с гладкой поверхностью и резьбовым участком, на котором выполнены канавки [2]. В такой конструкции резьбовой элемент также не обеспечивает надежное стопорение последнего от самоотвинчивания при действии вибрации. В основу изобретения поставлена задача расширить функциональные возможности резьбового элемента путем повышения надежности стопорения при действии вибрационных и переменных силовых нагр узок. Технический результат при осуществлении изобретения заключается в повышении надежности стопорения резьбового элемента без установки в нем дополнительных деталей для стопорения от самоотвинчивания. Поставленная задача решается тем, что в резьбовом элементе, содержащем корпус с наружной резьбой и граненым отверстием под ключ, согласно изобретению на участке корпуса с наружной резьбой выполнены тангенциальные прорези для обеспечения упругости последнего. При выполнении резьбового элемента в виде шпильки или болта, содержащего стержень с участком с гладкой поверхностью и резьбовым участком, на котором имеются канавки, согласно изобретению последние выполнены в виде тангенциальных прорезей для обеспечения упругости, а в зоне сопряжения резьбового участка с участком с гладкой поверхностью на стержне выполнена переходная шейка, диаметр которой равен диаметру окружности, описанной прорезями. На фиг. 1 изображен резьбовой элемент в виде гайки, общий вид; на фиг. 2 - то же, вид в плане; на фиг. 3 показан в изометрии резьбовой элемент в виде гайки; на фиг. 4 изображен стержень шпильки или болта. Резьбовой элемент в виде гайки содержит корпус 1 с наружной резьбой 2, граненым отверстием 3 под ключ и тангенциальными прорезями 4, 5 и 6 для обеспечения упругости корпуса. Резьбовой элемент в виде шпильки или болта содержит стержень 7 с участком с гладкой поверхностью и резьбовым участком 8, канавки 9 выполнены в виде тангенциальных прорезей. В зоне сопряжения резьбового участка 8 с участком с гладкой поверхностью на стержне 7 выполнена переходная шейка 10, диаметр которой равен диаметру окружности, описанной прорезями. Работает резьбовой элемент следующим образом. В процессе заворачивания гайки в резьбу отверстия детали (не показана) происходит деформация в радиальном направлении частей "а", "б" и "в" корпуса 1 в пределе упругости, т.к. наружная резьба 2 выполнена с натягом. За счет сил трения и упруги х сил частей "а", "б", "в" корпуса 1 происходит заклинивание резьбы 2 корпуса в резьбе отверстия детали, что обеспечивает надежное стопорение элемента при действии вибрационных и переменных силовых нагр узок.
