Секція комплектного кріплення

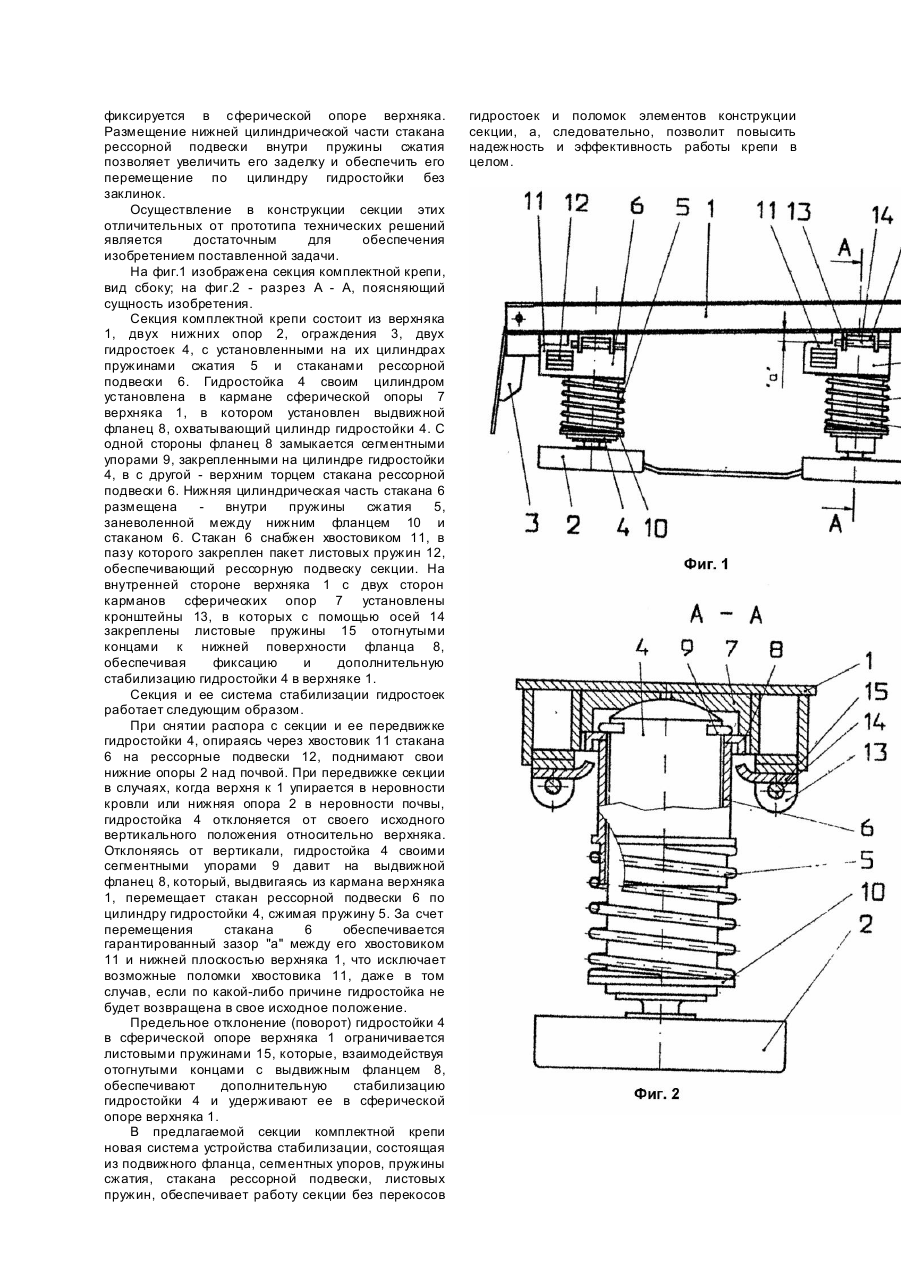

Изобретение относится к горному делу, а именно, к креплению очистных забоев при отработке угольных пластов. Известны секции механизированных крепей, каждая из которых состоит из опор, верхняка, ограждения, гидродомкрата передвижки, гидростоек, цилиндры которых охватывают винтовые пружины сжатия, используемые для отрыва опор от почвы при передвижке секции (1. А.с. СССР №323559, кл. E21D23/00, 1971; 2. А.с. СССР №1837108 A1, кл. E21D23/14, 23/04, 1993). В первом случае крепь состоит из однотипных трехстоечных секций, связанных по почве через гидродомкрат передвижки с базовой балкой, имеющей устройства, удерживающие секции от опрокидывания и сползания. На гидростойках секции установлены винтовые пружины, которые прижимают базовую балку к почве при распоре секции, а при ее разгрузке приподнимают стойки и отрывают опоры от почвы. Во втором случае аналог представляет собой секцию посадочной крепи, в комплект которой входит посадочная стойка, две гидростойки с винтовыми пружинами, охватывающими их цилиндры, гидродомкрат передвижки и рама, установленная на цилиндрах гидростоек перпендикулярно плоскости пласта. Такая конструкция секции имеет, серьезный недостаток, так как в этом положении рама полностью перекрывает проход в межстоечном пространстве, который должен обеспечиваться размерами в соответствии с нормативами безопасности для технического обслуживания и управления крепью. Кроме того секция не имеет ограждающего устройства, предохраняющего межстоечное пространство от проникновения в него обрушенных пород со стороны завала. С указанными недостатками рассматриваемый аналог не может иметь промышленной применяемости. Наиболее близкой по технической сущности и достигаемому результату к предлагаемой является секция комплектной крепи (прототип) в которой секции попарно связаны между собой пакетами Гобразных рессор через гидродомкрат передвижки, расположенный между секциями у кровли пласта (Алексейчук С.И., Сукач И.И., Стариков. Б.Я. и др. Угледобывающий комплекс КМК97. - М.: Недра, 1973. - С.20 - 23). В целом эта система представляет собой подпружиненную раму, опирающуюся на четыре винтовые пружины сжатия и обеспечивающую передвижку секции комплекта в подвешенном состоянии, Каждая секция комплекта указанной крепи состоит из верхняка, нижних опор, ограждения, двух гидростоек. На цилиндре каждой гидростойки установлены пружина сжатия и стакан рессорной подвески, перемещение которых вдоль оси гидростойки ограничивается снизу фланцем, а сверху двумя бонками гидравлических подводов, установленных на цилиндре. Верхняк удерживается на гидростойках посредством цепных связей. Недостаток конструкции такой секции отсутствие устройств стабилизации (самоустановки) гидростойки относительно верхняка и ее фиксации (закрепления) в нем. Гидростойки в карманах сферических опор верхняка могут устанавливаться по отношению к плоскости верхняка только за счет упругости пакета Г-образных рессор, один конец которого закреплен в кармане хвостовика стакана, установленного на цилиндре гидростойки, а второй фиксируется в рессородержателе кронштейна гидродомкрата передвижки. Стакан рессорной подвески и пружина замкнутые на цилиндре гидростойки, образуют вн утреннюю систему и не могут по этой причине быть использованы в данной конструкции для стабилизации гидростойки при ее отклонениях от исходного положения. Отсутствие устройства стабилизации гидростоек приводит при работе крепи и частым поломкам хвостовика стакана рессорной подвески, вступающего в контакт с верхняком при больших угла х отклонения гидростойки от перпендикулярности относительно плоскости верхняка. Из-за внецентренного приложения нагрузки к хвостовику стакана, он, из-за недостаточного его размера по высоте (заделки), заклинивается и по этой причине исключается возможность его перемещения вдоль оси стойки за счет сжатия пружины. Хвостовик стакана, находясь в контакте с верхняком, при складывании секции под действием горного давления или при распоре секции, разрушается. Кроме того, отсутствие устройства закрепления и ограничения поворота гидростойки в перекрытии приводит к выходу ее из сферической опоры верхняка, что влечет за собой повреждение гидравлических устройств и коммуникаций (гидрозамков, гидропатронов, рукавов высокого давления и т.п.). В основу изобретения поставлена задача создать такую секцию комплектной крепи, в которой новая форма выполнения элементов устройства стабилизации и фиксации гидростойки обеспечивает восстановление ее исходного положения по отношению к верхняку после передвижки секции, что позволит повысить надёжность и эффективность работы секции и крепи в целом. Поставленная задача решается следующим образом. В известной секции комплектной крепи, состоящей из верхняка, с карманом под сферическую опору, нижних опор. Ограждения, гидростоек с установленными на их цилиндрах пружинами сжатия и стаканами рессорной подвески согласно заявляемому изобретению, в кармане верхняка сферической опоры стойки установлен с возможностью взаимодействия с верхняком выдвижной фланец, контактирующий одной стороной с сегментными упорами, закрепленными на цилиндре гидростойки, а другой - с верхней поверхностью торца стакана рессорной подвески, опирающегося на пружину сжатия, в которой размещена нижняя цилиндрическая часть стакана, при этом на верхняке с двух сторон кармана сферической опоры гидростойки установлены листовые пружины с отогнутыми концами с возможностью их взаимодействия с выдвижным фланцем. Фиксация гидростойки в кармане верхняка сферической опоры гидростойки посредством выдвижного фланца, имеющего возможность взаимодействовать с верхняком, позволяет использовать усилия пружины сжатия и листовых пружин для возврата гидростойки в исходное положение при ее отклонении, кроме того, листовые пружины являются элементами крепления, с помощью которых гидростойка фиксируется в сферической опоре верхняка. Размещение нижней цилиндрической части стакана рессорной подвески внутри пружины сжатия позволяет увеличить его заделку и обеспечить его перемещение по цилиндру гидростойки без заклинок. Осуществление в конструкции секции этих отличительных от прототипа технических решений является достаточным для обеспечения изобретением поставленной задачи. На фиг.1 изображена секция комплектной крепи, вид сбоку; на фиг.2 - разрез А - А, поясняющий сущность изобретения. Секция комплектной крепи состоит из верхняка 1, двух нижних опор 2, ограждения 3, двух гидростоек 4, с установленными на их цилиндрах пружинами сжатия 5 и стаканами рессорной подвески 6. Гидростойка 4 своим цилиндром установлена в кармане сферической опоры 7 верхняка 1, в котором установлен выдвижной фланец 8, охватывающий цилиндр гидростойки 4. С одной стороны фланец 8 замыкается сегментными упорами 9, закрепленными на цилиндре гидростойки 4, в с другой - верхним торцем стакана рессорной подвески 6. Нижняя цилиндрическая часть стакана 6 размещена внутри пружины сжатия 5, заневоленной между нижним фланцем 10 и стаканом 6. Стакан 6 снабжен хвостовиком 11, в пазу которого закреплен пакет листовых пружин 12, обеспечивающий рессорную подвеску секции. На внутренней стороне верхняка 1 с двух сторон карманов сферических опор 7 установлены кронштейны 13, в которых с помощью осей 14 закреплены листовые пружины 15 отогнутыми концами к нижней поверхности фланца 8, обеспечивая фиксацию и дополнительную стабилизацию гидростойки 4 в верхняке 1. Секция и ее система стабилизации гидростоек работает следующим образом. При снятии распора с секции и ее передвижке гидростойки 4, опираясь через хвостовик 11 стакана 6 на рессорные подвески 12, поднимают свои нижние опоры 2 над почвой. При передвижке секции в случаях, когда верхня к 1 упирается в неровности кровли или нижняя опора 2 в неровности почвы, гидростойка 4 отклоняется от своего исходного вертикального положения относительно верхняка. Отклоняясь от вертикали, гидростойка 4 своими сегментными упорами 9 давит на выдвижной фланец 8, который, выдвигаясь из кармана верхняка 1, перемещает стакан рессорной подвески 6 по цилиндру гидростойки 4, сжимая пружину 5. За счет перемещения стакана 6 обеспечивается гарантированный зазор "a" между его хвостовиком 11 и нижней плоскостью верхняка 1, что исключает возможные поломки хвостовика 11, даже в том случав, если по какой-либо причине гидростойка не будет возвращена в свое исходное положение. Предельное отклонение (поворот) гидростойки 4 в сферической опоре верхняка 1 ограничивается листовыми пружинами 15, которые, взаимодействуя отогнутыми концами с выдвижным фланцем 8, обеспечивают дополнительную стабилизацию гидростойки 4 и удерживают ее в сферической опоре верхняка 1. В предлагаемой секции комплектной крепи новая система устройства стабилизации, состоящая из подвижного фланца, сегментных упоров, пружины сжатия, стакана рессорной подвески, листовых пружин, обеспечивает работу секции без перекосов гидростоек и поломок элементов конструкции секции, а, следовательно, позволит повысить надежность и эффективность работы крепи в целом.
