Секція механізованого кріплення

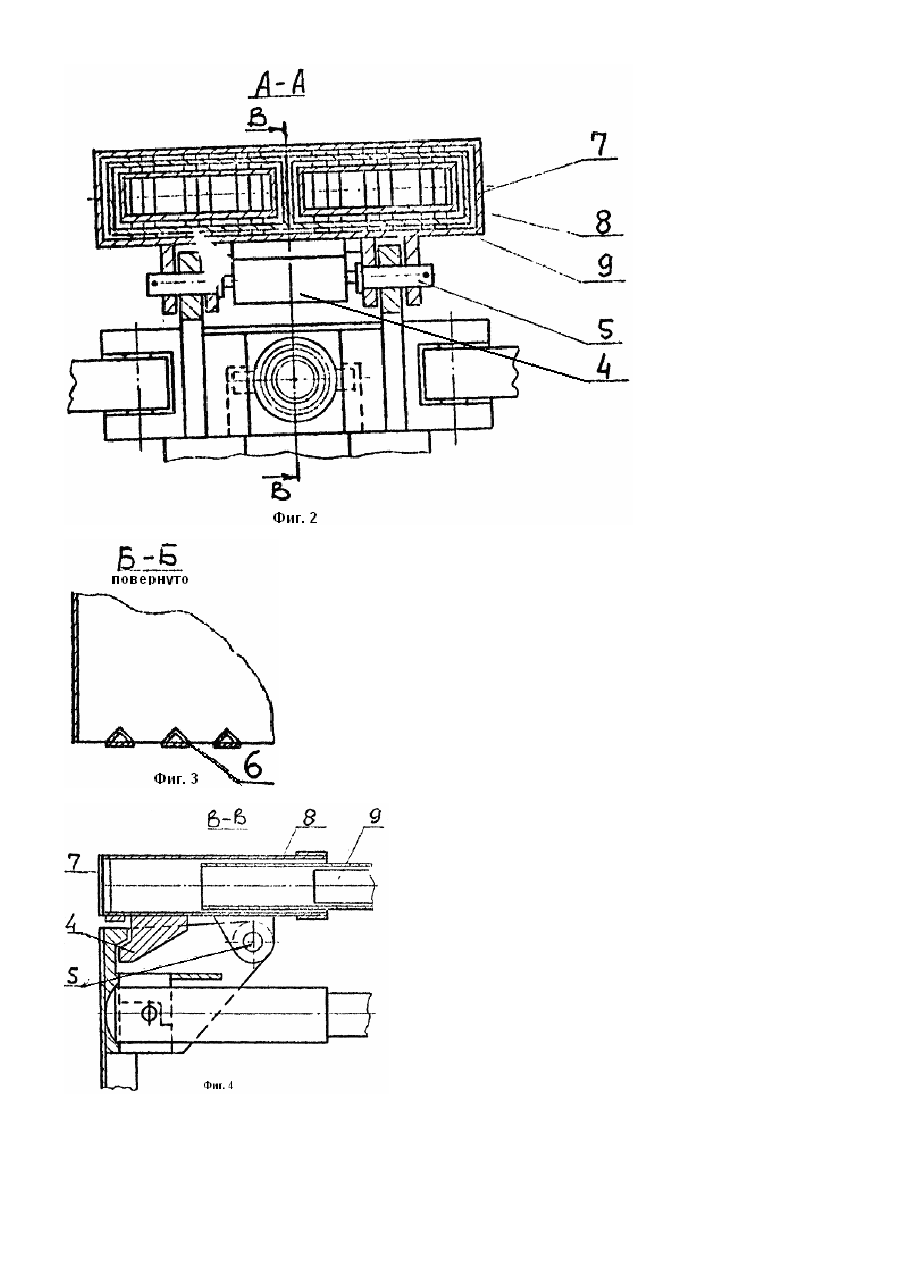

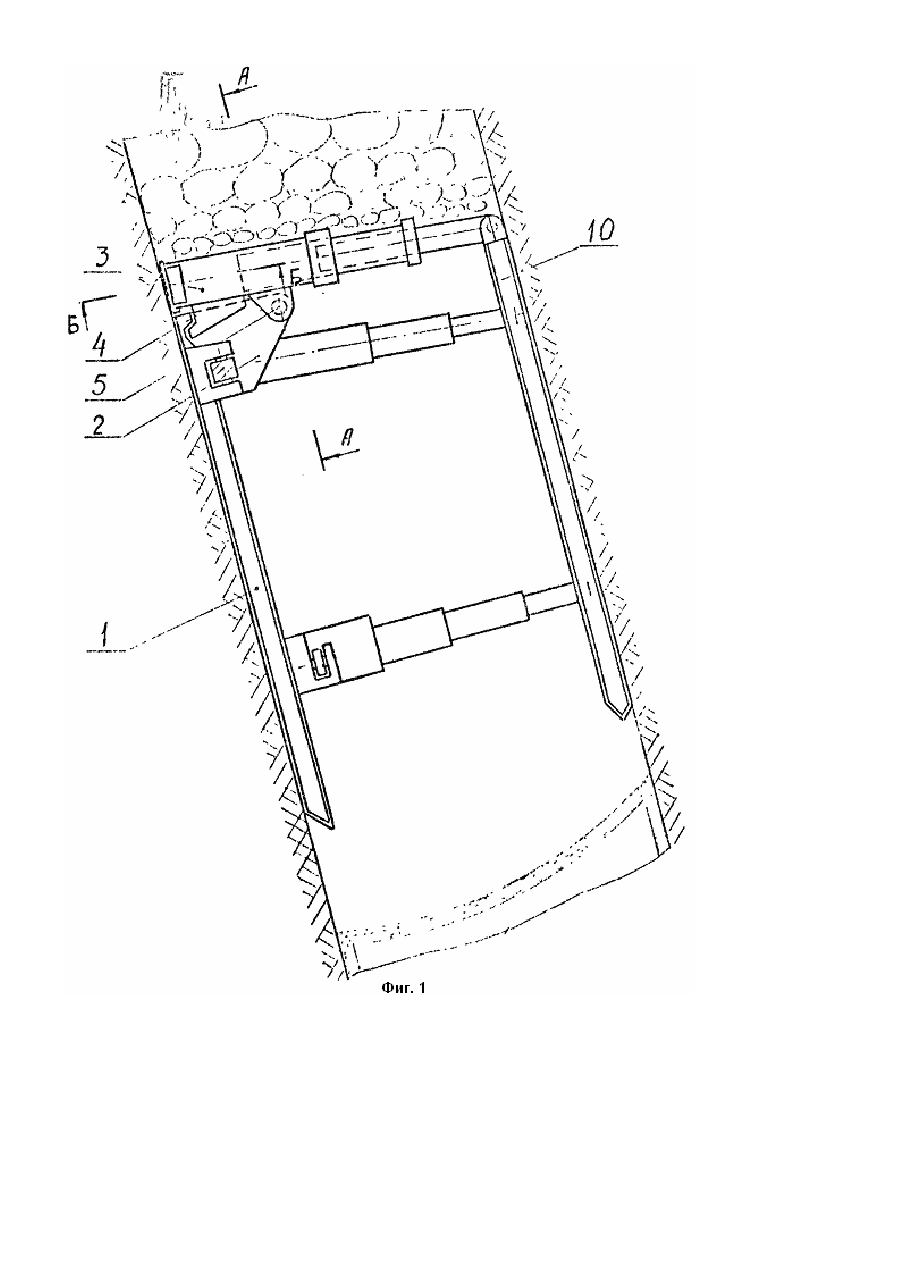

Предлагаемое изобретение относится к подземной добыче полезных ископаемых и может быть использовано в конструкциях механизированных крепей угледобывающи х компонентов и агрегатов. На крутопадающих пластах механизированная добыча угля осуществляется щи товыми агрегатами двух типоразмеров, работающих в диапазоне мощности пластов от 0,7 до 2,2м. Секции крепи этих агрегатов отличаются друг о т друга конструктивными размерами стоек, ограждений и оснований. Известна секция механизированной крепи, включающая основание, перекрытие, гидростойки, установленные между основанием и перекрытием, ограждение коробчатой формы, состоящее из верхней части, шарнирно соединенной с перекрытием, Средней телескопической части и нижней неподвижной части, жестко соединенной с основанием [1]. Недостатком конструкции такой секции является неремонтопригодность ее основания в случае деформации нижнего ограждения при динамическом воздействии на него обрушающи хся пород или при воздействии экстремальных нагрузок, возникающих в момент передвижки секции при заштыбованных и заклиненных коробках ограждения. Кроме того, жесткое (неразъемное) соединение нижнего ограждения с основанием обуславливает необходимость изготовления нескольких типов оснований в зависимости от типоразмерного ряда крепи, что усложняет и делает затратной технологию их изготовления. Наиболее близкой к предлагаемому изобретению является секция механизированной крепи, имеющая ограждение, состоящее из верхней части, шарнирно соединенной с перекрытием, и нижней части, закрепленной на основании, причем нижняя часть ограждения закреплена на основании при помощи стержней, параллельно расположенных в горизонтальной плоскости и размещенных в отверстиях, выполненных в основании и нижней части ограждения [2], Недостатком этой секции механизированной крепи является неизбежное при его реализации снижение одного из основных показателей технического уровня крепи -коэффициента раздвижности, что сужает область практического использования крепи. Причиной этого недостатка является размещение соединительных стержней в рабочей зоне нижнего и верхнего ограждений, что уменьшает величину заделки верхнего ограждения с нижним при максимальной раздвижности секции на величину (габарит) узла соединения нижнего ограждения с основанием. Задача предлагаемого изобретения -усовершенствование секции механизированной крепи щитового агрегата, позволяющее обеспечить унификацию основных узлов металлоконструкций типоразмеров крепи для улучшения ремонтопригодности и повышения эффективности использования крепи при сохранении коэффициента раздвижности. Указанная задача решается благодаря тому, что в секции механизированной крепи щитового агрегата, включающей основание, перекрытие, гидростойки, установленные между основанием и перекрытием, ограждение коробчатой формы, состоящее из верхней части, шарнирно соединенной с перекрытием, и нижней части, связанной с основанием, согласно изобретению; ограждение выполнено со средней выдвижной частью, установленной в нижней части и выполненной с двумя отделениями, в которых вер хняя часть выполнена из двух элементов, установленных в отделениях средней части, а связь основания с ограждением выполнена в виде жестко закрепленной на завальном конце основания опорной плиты с трапециевидной канавкой, которая верхним концом шарнирно прикреплена к нижней части ограждения, выполненного с элементами для расштыбовки в виде колосников на нижней поверхности и захватом с клиновидным выступом на внутренней поверхности для размещения его в трапециевидной канавке опорной плиты. Такая конструкция обеспечивает унификацию основания, т.е. использование нескольких типов съемных ограждений при наличии одного лишь основания, и позволяет за счет этого изменять типоразмеры всей крепи в зависимости от условий применения и тем самым повысить эффективность использования, улучшить ремонтопригодность крепи при сохранении коэффициента раздвижности. На фиг. 1 показана секция крепи, основание которой выполнено с отъемным ограждением, общий вид; на фиг. 2 - разрез А-А по коробкам ограждения на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 1; на фиг. 4 - сечение В-В на фиг. 2. Секция механизированной крепи состоит из основания 1 и жестко закрепленной на завальном конце его опорной плиты 2 с трапециевидной канавкой в нижней ее части. Верхняя часть плиты 2 при помощи проушин и шарниров 5 соединена с нижней частью 7 отъемного ограждения 3. Нижняячасть 7 отъемного ограждения 3 на нижней поверхности снабжена эпементами для расштыбовки в виде колосников 6 и захватом 4 с клиновидным выступом на внутренней поверхности для размещения его в трапециевидной канавке опорной плиты 2 основания 1. В коробке нижней части 7 расположена выдвижная часть ограждения, состоящая из средней коробки 8, выполненной с двумя отделениями, и двух вер хних коробок 9, входящи х в эти отделения и шарнирно соединенных с перекрытием 10. Между основанием 1 и перекрытием 10 установлены гидростойки 11, обеспечивающие раздвижность секции крепи в диапазоне отрабатываемой мощности пласта. Наличие единого основания и нескольких типоразмеров отъемных ограждений позволит изготовителю удешеви ть технологию производства крепи, а потребителю -с наибольшим эффектом ее использовать, имея возможность производить сборку необходимого типоразмера крепи в зависимости от условий применения. Кроме того, предлагаемая секция крепи с отъемным ограждением позволит обеспечить ремонтопригодность основания и повысить его долговечность.
