Переносний пристрій для виміру зносу контактного проводу

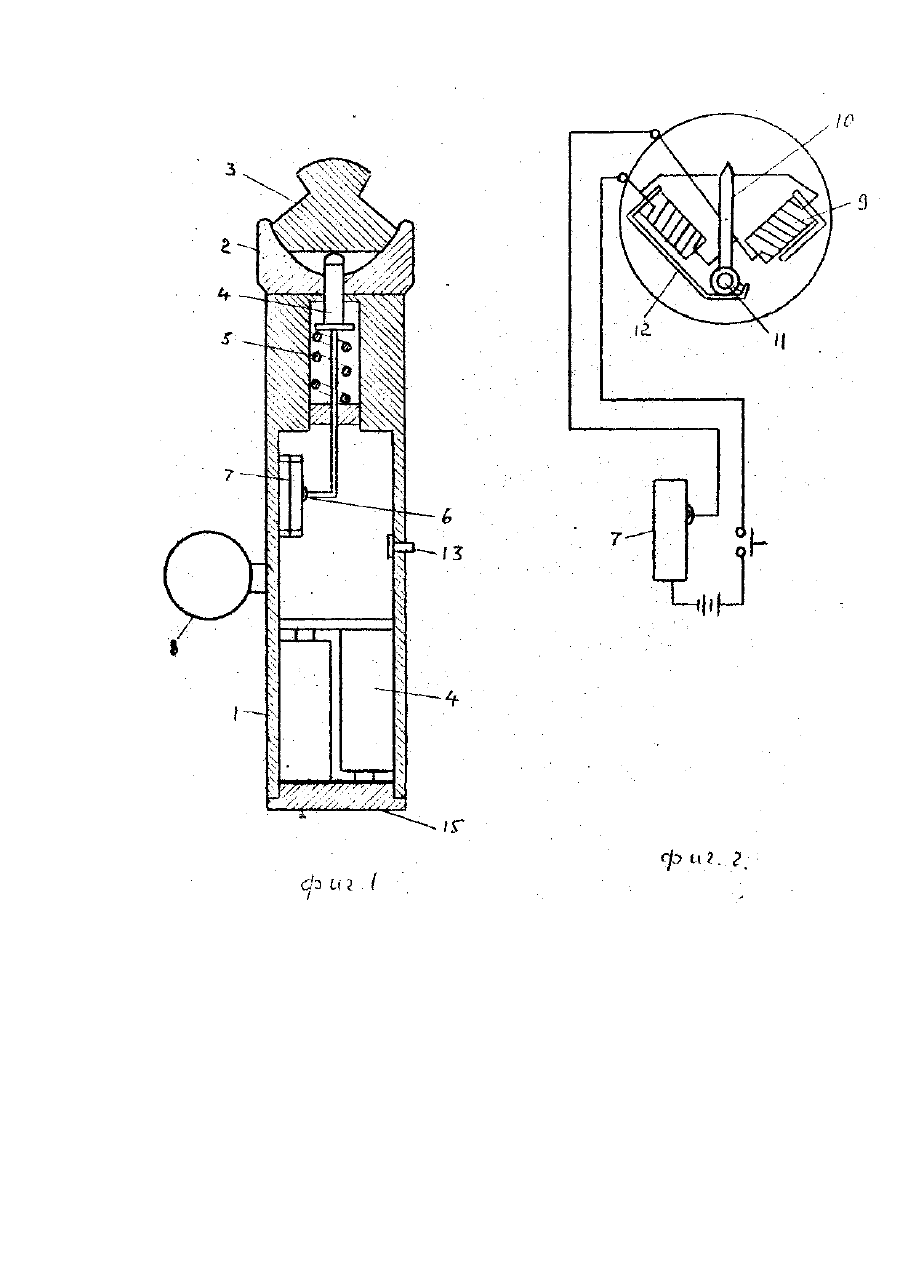

Изобретение относится к устройствам по замеру параметров контактного провода электрических железных дорог. Известно устройство для определения износа контактного провода в необходимых местах без отключения контактной сети, содержащее соответствующую номинальному сечению провода деталь и чувствительный элемент стрелочного индикатора, работающий от усилия, передаваемого изнашиваемой частью провода, через специальный шпиндель. Для измерения износа провода соответствующую номинальному сечению провода деталь закрепляют на держателе приборов и предохраняют, после чего на штангу надевают приспособление для заземления и подвешивают ее на контактный провод. Путем вращения штанги достигают давления на контактный провод шпинделя, который перемещает чувствительный элемент стрелочного прибора в соответствии с износом. Поворачивая штангу (шпиндель) в обратном направлении, снимают приспособление и по стрелочному индикатору с фиксацией определяют износ. Процесс измерения небезопасный, не исключены ошибки персонала с заземлением ввиду отсутствия блокировки и длительный, так как для повторного контрольного замера снова нужны подъем и проворачивание штанги в ту или другую стороны, и снятие показаний при опущенной штанге. Неудобство не только в необходимости снятия показаний после опускания штанги, но и в ее проворачивании в подвешенном состоянии. В основу изобретения поставлена задача создания переносного устройства для измерения износа контактного провода обладающее небольшой массой и габаритами, в котором совмещен в одном корпусе датчик и измерительный прибор, обеспечивается облегченный доступ к измеряемому объекту, и за счет этого удобно и быстро производится замер износа контактного провода. Поставленная задача решается тем, что в переносном устройстве для измерения износа контактного провода содержащем связанную с изолирующей рукояткой измерительную головку, выполненную пазом по форме совпадающим с исходным сечением провода, и щупом, установленным с возможностью контактирования с проводом по изнашиваемой поверхности и измерительный прибор, согласно изобретению, во внутреннюю полость рукоятки введены сообщающийся с щупом изолирующий подпружиненный толкатель с возможностью осевого перемещения, второй торец которого закреплен к ползунку переменного резистора, включенного последовательно с расположенной на рукоятке коммутационной кнопкой, а в качестве измерителя использован магнитоэлектрический прибор, подключенный последовательно с упомянутым переменным резистором и элементами питания, и установленный на средней части рукоятки. Причинно-следственная связь между совокупностью существенных признаков и полученным техническим результатом заключается втом, что во внутреннюю полость изолирующей рукоятки введены сообщающийся с щупом изолирующий подпружиненный толкатель, второй конец которого закреплен к ползунку переменного резистора, включенного последовательно с расположенной на рукоятке коммутационной кнопкой, а в качестве измерителя использован магнитоэлектрический прибор, подключенный последовательно с упомянутым переменным резистором и элементами питания. Это позволяет достичь технический результат: уменьшение массы и габарита устройства, облегченный доступ к измеряемому объекту. При этом определяются потребительские свойства - повышение удобства измерения. На фиг. 1 изображено устройство, общий вид в разрезе. На фиг. 2 - принципиальная электрическая схема устройства. Устройство содержит пустотелую изолирующую рукоятку 1, на верхнем торце которой закреплен щуп 2, выполненный по профилю неизнашиваемой поверхности контактного провода 3. В полости рукоятки 1 по оси размещен толкатель 4 с пружиной 5 с возможностью осевого перемещения. Верхний торец толкателя 4 сопрягается с изнашиваемой поверхностью контактного провода 3. Ползунок 6 переменного резистора 7 закреплен к нижнему торцу толкателя 4. К средней части рукоятки 1 закреплен магнитоэлектрический прибор 8, включающий в себя две проволочные катушки 9, подвижную стрелку 10 на оси 11 и постоянный магнит 12 и шкалу (не показана). Коммутационная кнопка 13 кратковременно включает электрическую цепь от элементов питания 14. Резьбовой штуцер 15 закрывает внутреннюю полость рукоятки 1. Устройство работает следующим образом: замеры производят с рабочей площадки съемной изолирующей вышки (лайтера) контактной сети. Сила тока, проходящего по катушкам 9 измерительного магнитоэлектрического прибора 8 изменяется переменным резистором 7. В исходном положении пружина 5 фиксирует толкатель 4 в крайнем верхнем положении, при этом, ползунок 6 занимает положение полного включения резистора 7 в цепь катушек 9. При нажатии на коммутационную кнопку 13, стрелка 10 будет находится на нулевой отметке шкалы. Затем накладывают щуп снизу на контактный провод 3, толкатель 4 утопится и, взаимодействуя с ползунком 6, передвинет последний, при этом он из цепи катушек 9 выведет часть сопротивления резистора 7, сила тока в цепи катушек 9 увеличится и при нажатии на коммутационную кнопку 13, стрелка 10 отклонится на соответствующее деление шкалы.
