Регулятор динаміки бурильної колони

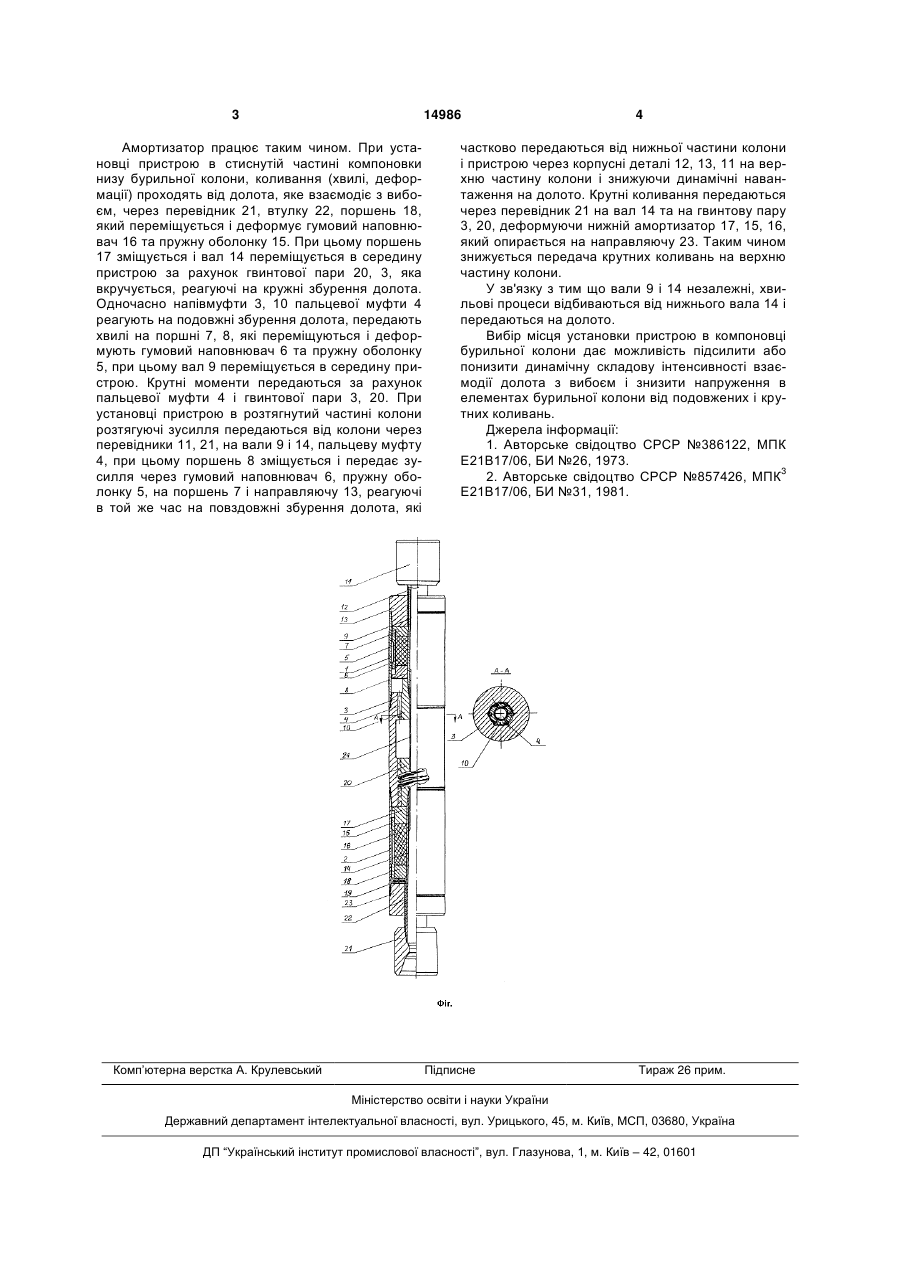

Регулятор динаміки бурильної колони, який включає пружні елементи, корпус, вал і вузол передачі крутного моменту, який відрізняється тим, що для підвищення ефективності роботи пристрою, силові збурення від долота передаються через два незалежні вали, один з яких обладнаний гвинтовою парою, другий - пальцевою муфтою. (19) (21) u200510508 (22) 07.11.2005 (24) 15.06.2006 (46) 15.06.2006, Бюл. № 6, 2006 р. (72) Рибчич Ілля Йосипович, Малярчук Богдан Михайлович, Огородніков Петро Іванович, Світлицький Виктор Михайлович, Стефурак Роман Іванович, Мельник Микола Миколайович (73) ДОЧІРНЯ КОМПАНІЯ "УКРГАЗВИДОБУВАН 3 14986 Амортизатор працює таким чином. При установці пристрою в стиснутій частині компоновки низу бурильної колони, коливання (хвилі, деформації) проходять від долота, яке взаємодіє з вибоєм, через перевідник 21, втулку 22, поршень 18, який переміщується і деформує гумовий наповнювач 16 та пружну оболонку 15. При цьому поршень 17 зміщується і вал 14 переміщується в середину пристрою за рахунок гвинтової пари 20, 3, яка вкручується, реагуючі на кружні збурення долота. Одночасно напівмуфти 3, 10 пальцевої муфти 4 реагують на подовжні збурення долота, передають хвилі на поршні 7, 8, які переміщуються і деформують гумовий наповнювач 6 та пружну оболонку 5, при цьому вал 9 переміщується в середину пристрою. Крутні моменти передаються за рахунок пальцевої муфти 4 і гвинтової пари 3, 20. При установці пристрою в розтягнутий частині колони розтягуючі зусилля передаються від колони через перевідники 11, 21, на вали 9 і 14, пальцеву муфту 4, при цьому поршень 8 зміщується і передає зусилля через гумовий наповнювач 6, пружну оболонку 5, на поршень 7 і направляючу 13, реагуючі в той же час на повздовжні збурення долота, які Комп’ютерна верстка А. Крулевський 4 частково передаються від нижньої частини колони і пристрою через корпусні деталі 12, 13, 11 на верхню частину колони і знижуючи динамічні навантаження на долото. Крутні коливання передаються через перевідник 21 на вал 14 та на гвинтову пару 3, 20, деформуючи нижній амортизатор 17, 15, 16, який опирається на направляючу 23. Таким чином знижується передача крутних коливань на верхню частину колони. У зв'язку з тим що вали 9 і 14 незалежні, хвильові процеси відбиваються від нижнього вала 14 і передаються на долото. Вибір місця установки пристрою в компоновці бурильної колони дає можливість підсилити або понизити динамічну складову інтенсивності взаємодії долота з вибоєм і знизити напруження в елементах бурильної колони від подовжених і крутних коливань. Джерела інформації: 1. Авторське свідоцтво СРСР №386122, МПК Е21В17/06, БИ №26, 1973. 2. Авторське свідоцтво СРСР №857426, МПК3 Е21В17/06, БИ №31, 1981. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
