Кріпильний пристрій

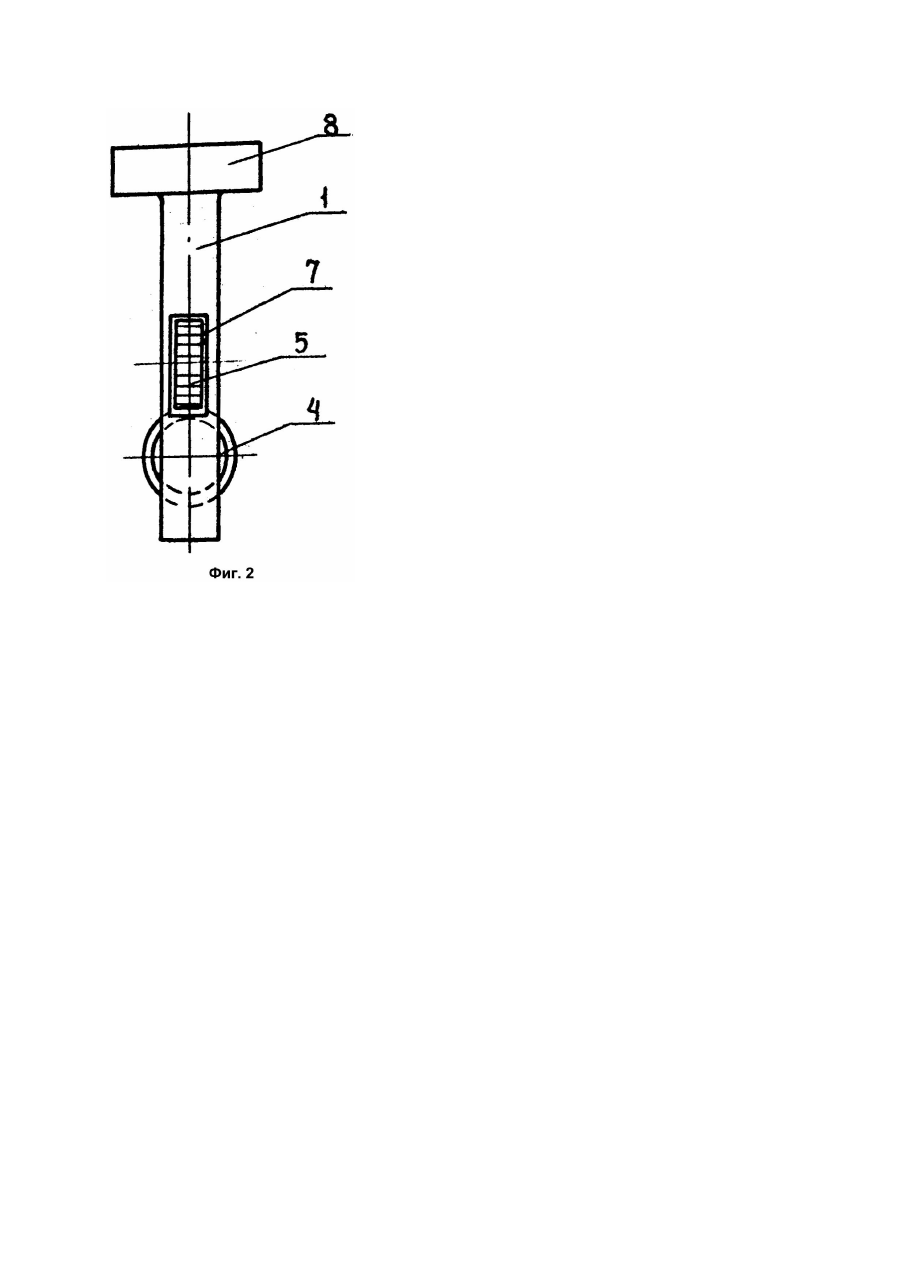

Изобретение относится к области машиностроения и касается крепежных устройств деталей, закрепляемых в отверстиях других деталей. Известно крепежное устройство, содержащее стержень с центральным резьбовым отверстием и ввернутым в него винтом на одном конце и упругим элементом на другом конце, который при завинчивании взаимодействующего с ним винта образует замыкающую головку [1], Однако при использовании этого устройства элементы конструкции не могут обеспечить достаточно надежного крепления. Прототипом изобретения является крепежное устройство, в котором упругий элемент, образующий замыкающую головку, выполнен в виде кольца, а стержень - двухступенчатым, при этом ступень большего диаметра расположена со стороны винта, а ступень меньшего диаметра расположена со стороны замыкающей головки и выполнена со сквозным симметрично относительно оси стержня окном [2]. Известное устройство имеет недостаточную устойчивость при креплении в отверстии базовой детали в плоскости перпендикулярной окну стержня и установленному в нем упругому кольцу. В основу изобретения поставлена задача усовершенствования крепежного устройства путем снабжения его дополнительным упругим элементом в виде кольца и выполнением стержня с дополнительным сквозным окном, расположенным перпендикулярно основному окну, при этом дополнительным упругий элемент расположен в дополнительном сквозном окне с возможностью контакта с поверхностью основного кольца. Технический результат при осуществлении изобретения заключается в повышении надежности крепления устройства в отверстии базовой детали. Поставленная задача решается тем, что в крепежном устройстве, содержащим двухступенчатый стержень с центральным резьбовым отверстием на одном конце и сквозным окном на другом конце, а также ввернутый в резьбовое отверстие винт и размещенный в сквозном окне упругий элемент в виде кольца, согласно изобретению установлен дополнительный упругий элемент в виде кольца, стержень выполнен с дополнительным сквозным окном, расположенным перпендикулярно основному окну; дополнительный упругий элемент расположен в дополнительном сквозном окне с возможностью контакта с поверхностью основного кольца. Установка в устройстве дополнительного упругого элемента в виде кольца и выполнение стержня с дополнительным сквозным отверстием, расположенным перпендикулярно основному окну, при этом дополнительный упругий элемент расположен в дополнительном сквозном окне с возможностью контакта с поверхностью основного кольца, повышают надежность крепления устройства 8 отверстии базовой детали, так как упругие элементы в виде колец расположены во взаимно перпендикулярных плоскостях, что повышает устойчивость стержня устройства а отверстии базовой детали и обеспечивает движение технического результата. На фиг.1 представлено крепежное устройство в сборе, разрез; на фиг.2 - то же, общий вид. Предлагаемое крепежное устройство содержит стержень 1, выполненный двухступенчатым с центральным резьбовым отверстием 2 и ввернутым в него винтом 3 на одном конце и упругими элементами в виде основного 4 и дополнительного 5 колец, установленных в сквозных основном 6 и дополнительном 7 окнах. Окна 6 и 7 выполнены в первой ступени стержня 7, а вторая ступень 8 имеет форму головки. Крепежное устройство установлено в глухом отверстии 9 детали 10. Прикрепляемая деталь - 11 показана пунктиром и может быть выполнена, например, в виде крюка. Все устройство в сборе вводится через отверстие в прикрепляемой детали 11 в глухое отверстие 9 детали 10 до упора ступени 8 в поверхность детали 11. Затем заворачиванием винта 3 производят сжатие колец 4 и 5. За счет радиальной деформации колец осуществляется заклинивание стержня 1 внутри отверстия 9.
