Пружний підковоподібний елемент пружно-компенсаційної муфти з елементами кріплення його кінців до півмуфт

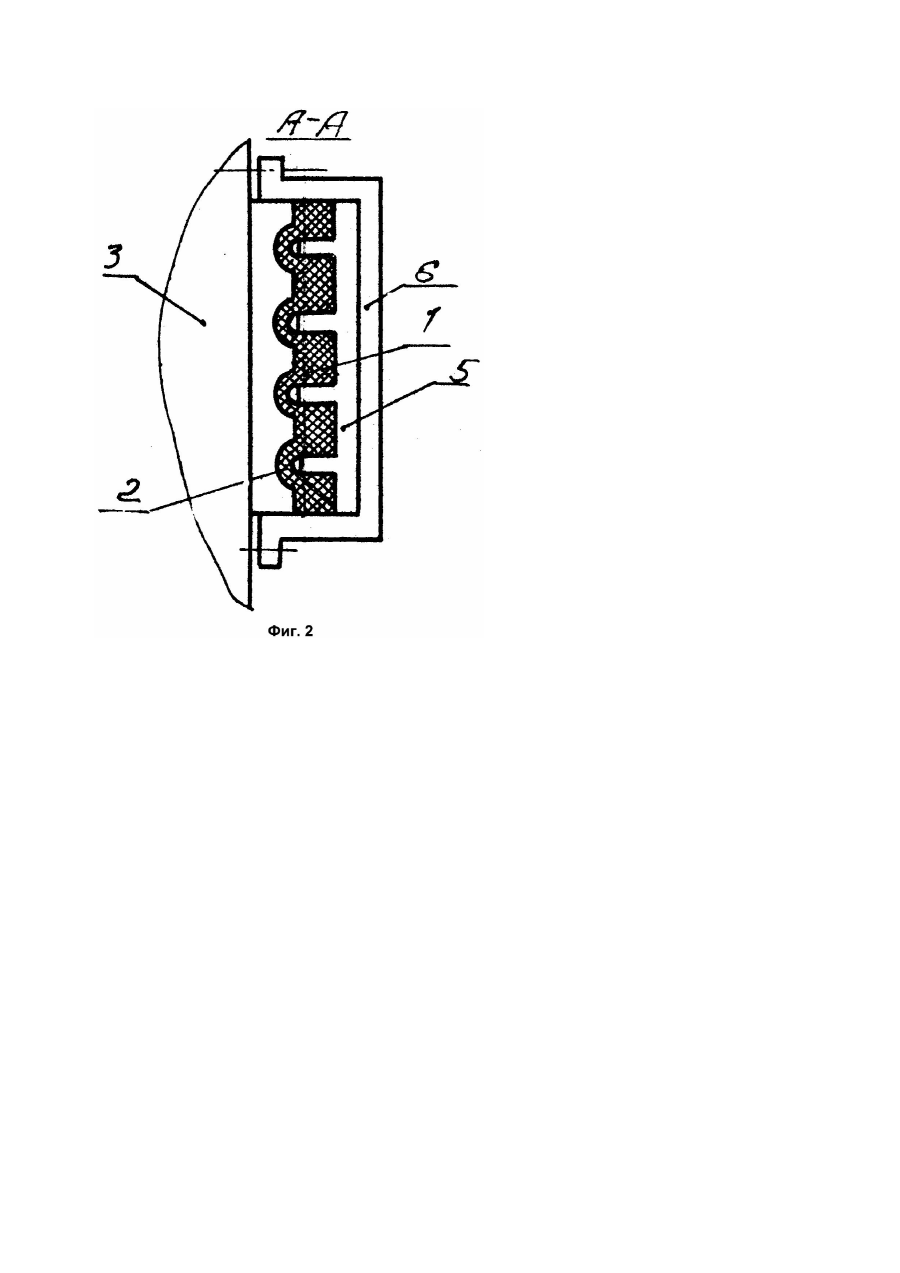

Изобретение относится к области машиностроения и касается конструкции упругого элемента упруго-компенсационной муфты. Известен упругий элемент упругокомпенсационной муфты, выполненный в виде по крайней мере двух подковообразных скоб, размещенных на рабочем участке концентрично с зазором друг относительно друга [1]. Упругий элемент сложен по конструкции и трудоемок в изготовлении, так как скобы сопряжены крепежными бортами и выполнены за одно целое с ним. Прототипом изобретения является упругий подковообразный элемент упруго-компенсационной муфты с элементами крепления его концов к полумуфтам, выполненными в виде прижимных элементов и болтов [2]. Упругий подковообразный элемент выполнен с одинаковой толщиной по всей ширине и утолщениями на концах в зоне крепления их к полумуфтам, что ведет к повышению жесткости, снижению податливости элемента в радиальном и осевом направлениях, а в результате малой величины упругой деформации и к уменьшению компенсационной способности муфты при смещении соединяемых ею валов. В основу изобретения поставлена задача усовершенствования упругого подковообразного элемента упруго-компенсационной муфты путем выполнения упругого подковообразного элемента с продольными гофрами на наружной поверхности и прижимных элементов в виде гребешкообразных вкладышей. Технический результат при осуществлении изобретения заключается в повышении податливости упругого подковообразного элемента и компенсационной способности муфты. Поставленная задача решается тем, что в упругом подковообразном элементе упругокомпенсационной муфты с элементами крепления его концов к полумуфтам в виде прижимных элементов и болтов, согласно изобретению упругий подковообразный элемент выполнен с продольными гофрами на наружной поверхности, а прижимные элементы выполнены в виде гребешкообразных вкладышей и охватывающих вкладыши и соответствующий конец упругого элемента Побразных хомутов, прикрепляемых к полумуфтам упомянутыми болтами при сборке муфты. Выполнение упругого подковообразного элемента с гофрами на наружной поверхности повышает эластичность элемента при его деформации в радиальном и осевом направлениях, что в сочетании с выполнением прижимных элементов в виде гребешкообразных вкладышей и охватывающих вкладыши и соответствующий конец упругого элемента П-образных хомутов, прикрепляемых к полумуфтам болтами, обеспечивает повышение податливости и компенсационной способности муфты в целом. В результате совокупность существенных признаков изобретения обеспечивает достижение указанного технического результата. На фиг.1 изображен общий вид упругого подковообразного элемента упругокомпенсационной муфты с элементами крепления его концов к полумуфтам, на фиг.2 - сечение А - А на фиг.1. Упругий подковообразный элемент 1 упругокомпенсационной муфты выполнен с продольными гофрами 2 на наружной поверхности. Прижимные элементы крепления концов упругого елемента 1 к полумуфтам 4 и 3 выполнены в виде гребешкообразных вкладышей 5 и охватывающим вкладыши и соответствующий конец упругого элемента 1 П-образных хомутов в прикрепляемых к полумуфтам болтами (показаны осевые линии болтов) при сборке муфты. Работает упругий элемент упругокомпенсационной муфты следующим образом. Крутящий момент с полумуфты 3 передается через вкладыши 5, хомут 6 на упругий элемент 1 и с него через элементы крепления на полумуфту 4. Упругий элемент 1 имеет высокую эластичность и обеспечивает угловое и осевые смещения полумуфт и соединяемых валов.
