Пристрій для випробування порожнистих виробів на герметичність
Формула / Реферат
Пристрій для випробування порожнистих виробів на герметичність, що містить оболонку, встановлювану на виробі з утворенням між ними заповнюваної випробною рідиною порожнини та споряджену патрубками заливання випробної рідини у зазначену порожнину та її зливання з останньої, який відрізняється тим, що оболонка виконана з прозорого еластичного матеріалу у вигляді прямокутного листа, дві протилежні сторони якого споряджені пружними прямолінійними елементами, а дві інші - гнучкими рознімними джгутами.

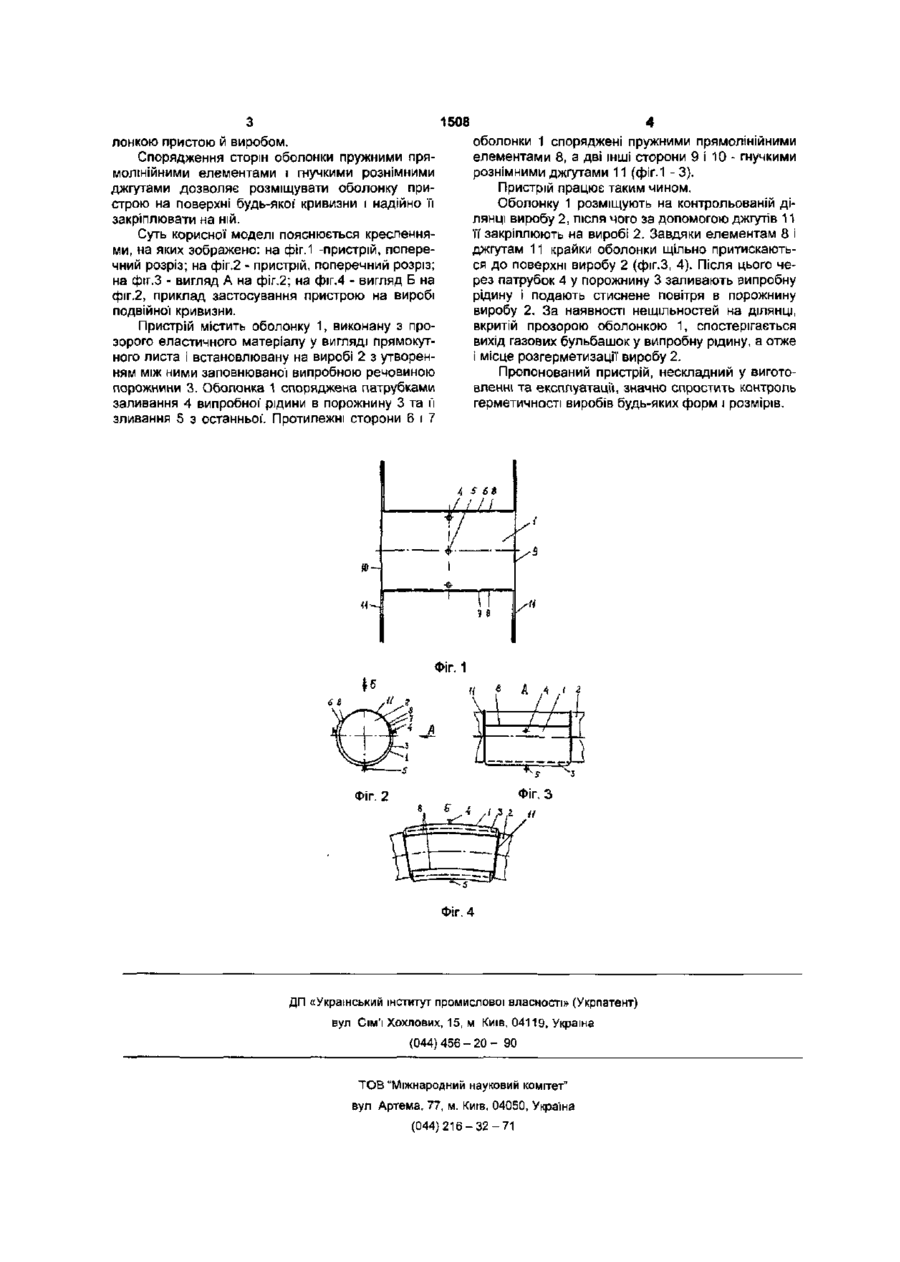

Текст
Пристрій для випробування порожнистих виробів на герметичність, що містить оболонку, встановлювану на виробі з утворенням між ними заповнюваної' випробною рідиною порожнини та споряджену патрубками заливання випробної рідини у зазначену порожнину та її зливання з останньої, який відрізняється тим, що оболонка виконана з прозорого еластичного матеріалу у вигляді прямокутного листа, дві протилежні сторони якого споряджені пружними прямолінійними елементами, а дві ІНШІ - гнучкими рознімними джгутами. Корисна модель належить до устатковання для випробування виробів на герметичність, зокрема для контролю герметичності порожнистих виробів бульбашковим методом (методом "акваріума"). Відомий пристрій для випробування порожнистих виробів на герметичність, що містить заповнювану випробною рідиною посудину, споряджену патрубками заливання випробної рідини та її зливання [Мікульонок І. О. Виготовлення обладнання хімічних виробництв. - К.: НМЦВО, 1999. - с 123] Зазначений пристрій, в якому реалізовано бульбашковий метод, дозволяє випробувати посудини об'ємом лише до 150л і передбачає досить значну витрату випробного середовища Крім того, за необхідності перевірки лише певної ділянки виробу необхідно занурювати весь виріб у випробну рідину, що значно ускладнює експлуатацію пристрою. Найближчим до пропонованої' корисної моделі є пристрій для випробування порожнистих виробів на герметичність, що містить оболонку, встановлювану на виробі з утворенням між ними заповнюваної випробною рідиною порожнини та споряджену патрубками заливання випробної рідини у зазначену порожнину та її зливання з останньої, при цьому оболонка виконана жорсткою і непрозорою [а. с. СРСР № 1310658, МПК4 G01M3/02, заявл. 22.10.1985, опубл. 15.05.1987]. На відміну від аналога, що розглянуто, цей пристрій значно зменшує витрату випробної рідини, оскільки порожнина між оболонкою й виробом має невеликий об'єм, проте пристрій забезпечує випробування виробів певних діаметрів і довжин і, крім того, контроль місця розгерметизації виробу ускладнений через неможливість візуального спостереження місця утворення газових бульбашок крізь непрозору оболонку. В основу корисної' моделі покладено задачу вдосконалити пристрій для випробування порожнистих виробів на герметичність, в якому нове виконання оболонки забезпечило би надійне спостереження за місцем розгерметизації виробу, можливість застосування пристрою для контролю будь яких виробів І значно зменшило би витрати випробної' рідини, а отже розширило би технологічні можливості пристрою. Поставлена задача вирішується тим, що в пристрої для випробування порожнистих виробів на герметичність, що містить оболонку, встановлювану на виробі з утворенням між ними заповнюваної випробною рідиною порожнини та споряджену патрубками заливання випробної рідини у зазначену порожнину та її зливання з останньої, згідно з пропонованою корисною моделлю новим є те, що оболонка виконана з прозорого еластичного матеріалу у вигляді прямокутного листа, дві протилежні сторони якого споряджені пружними прямолінійними елементами, а дві ІНШІ - гнучкими рознімними джгутами. Виконання оболонки з прозорого еластичного матеріалу дозволяє не лише надійно контролювати місце виходу газових бульбашок в об'єм випробної рідини, а й розташовувати її на довільній ДІЛЯНЦІ будь якого виробу (апарата, ємності, трубопроводу тощо). На відміну від існуючих пристроїв, які передбачають повне занурення виробу у випробну рідину, а отже і значну витрату останньої', пропоноване рішення вимагає наявність рідини лише в об'ємі, що розташовується між обо 00 о ю 1508 оболонки 1 споряджені пружними прямолінійними лонкою пристою й виробом. елементами 8, а дві інші сторони 9 і 10 - гнучкими Спорядження сторін оболонки пружними прярознімними джгутами 11 (фіг.1 - 3). молінійними елементами і гнучкими рознімними джгутами дозволяє розміщувати оболонку приПристрій працює таким чином. строю на поверхні будь-якої' кривизни і надійно її Оболонку 1 розміщують на контрольованій дізакріплювати на ній. лянці виробу 2, після чого за допомогою джгутів 11 її закріплюють на виробі 2. Завдяки елементам 8 і Суть корисної моделі пояснюється кресленняджгутам 11 крайки оболонки щільно притискаютьми, на яких зображено: на фіг.1 -пристрій, попереся до поверхні виробу 2 (фіг.З, 4). Після цього чечний розріз; на фіг.2 - пристрій, поперечний розріз; рез патрубок 4 у порожнину 3 заливають випробну на фіг.З - вигляд А на фіг.2; на фіг.4 - вигляд Б на рідину і подають стиснене повітря впорожнину фіг.2, приклад застосування пристрою на виробі виробу 2. За наявності нещільностей на ДІЛЯНЦІ, подвійної кривизни. вкритій прозорою оболонкою 1, спостерігається Пристрій містить оболонку 1, виконану з провихід газових бульбашок у випробну рідину, а отже зорого еластичного матеріалу у вигляді прямокуті місце розгерметизації виробу 2. ного листа і встановлювану на виробі 2 з утворенням між ними заповнюваної випробною речовиною Пропонований пристрій, нескладний у виготопорожнини 3. Оболонка 1 споряджена патрубками вленні та експлуатації, значно спростить контроль заливання 4 випробної' рідини в порожнину 3 та и герметичності виробів будь-яких форм І розмірів. зливання 5 з останньої. Протилежні сторони 6 і 7 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м. Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Автори англійськоюMikulionok Ihor Olehovych
Автори російськоюМикуленок Игорь Олегович
МПК / Мітки
МПК: G01M 3/06
Мітки: порожнистих, виробів, випробування, герметичність, пристрій
