Шнековий прес для формування порожнистих виробів

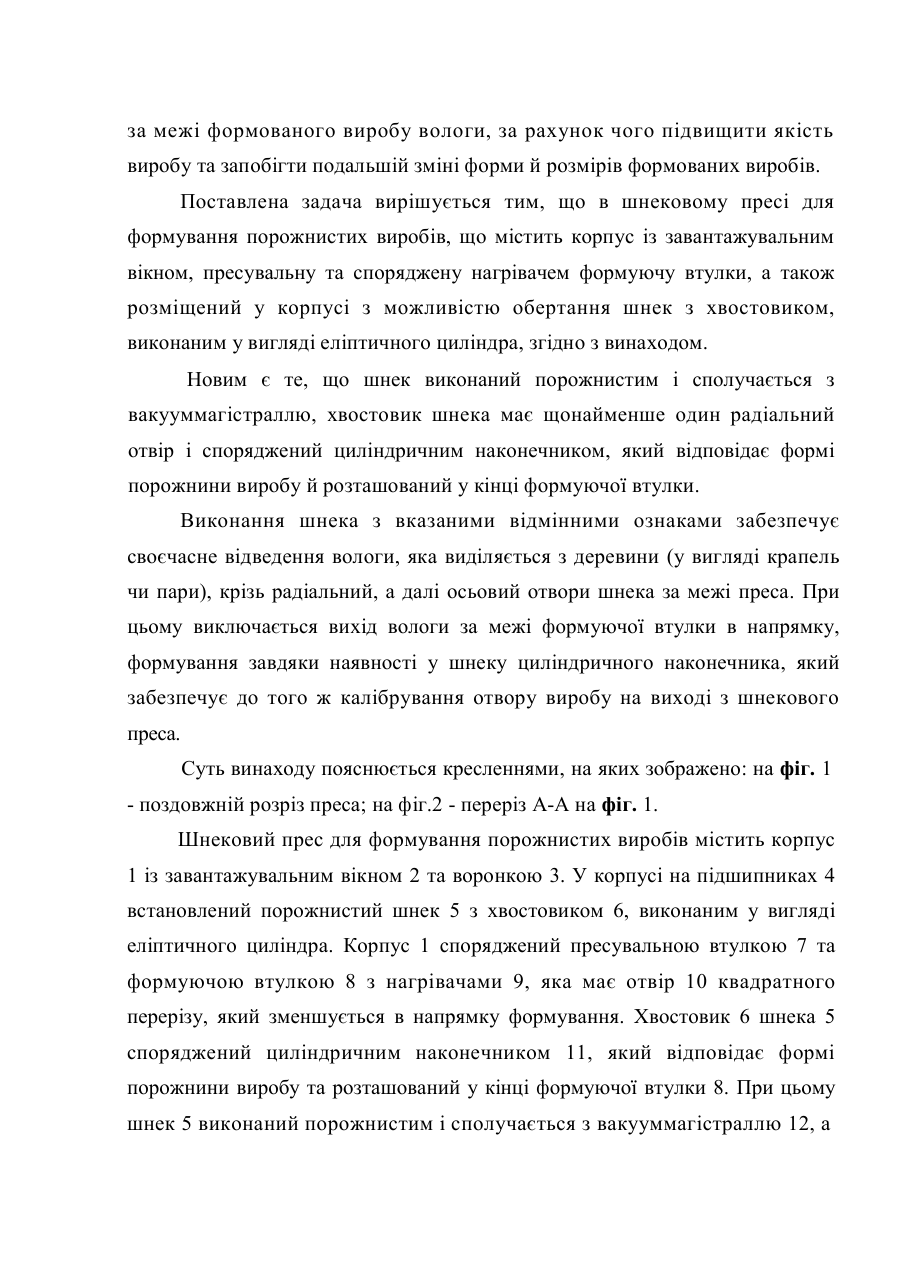

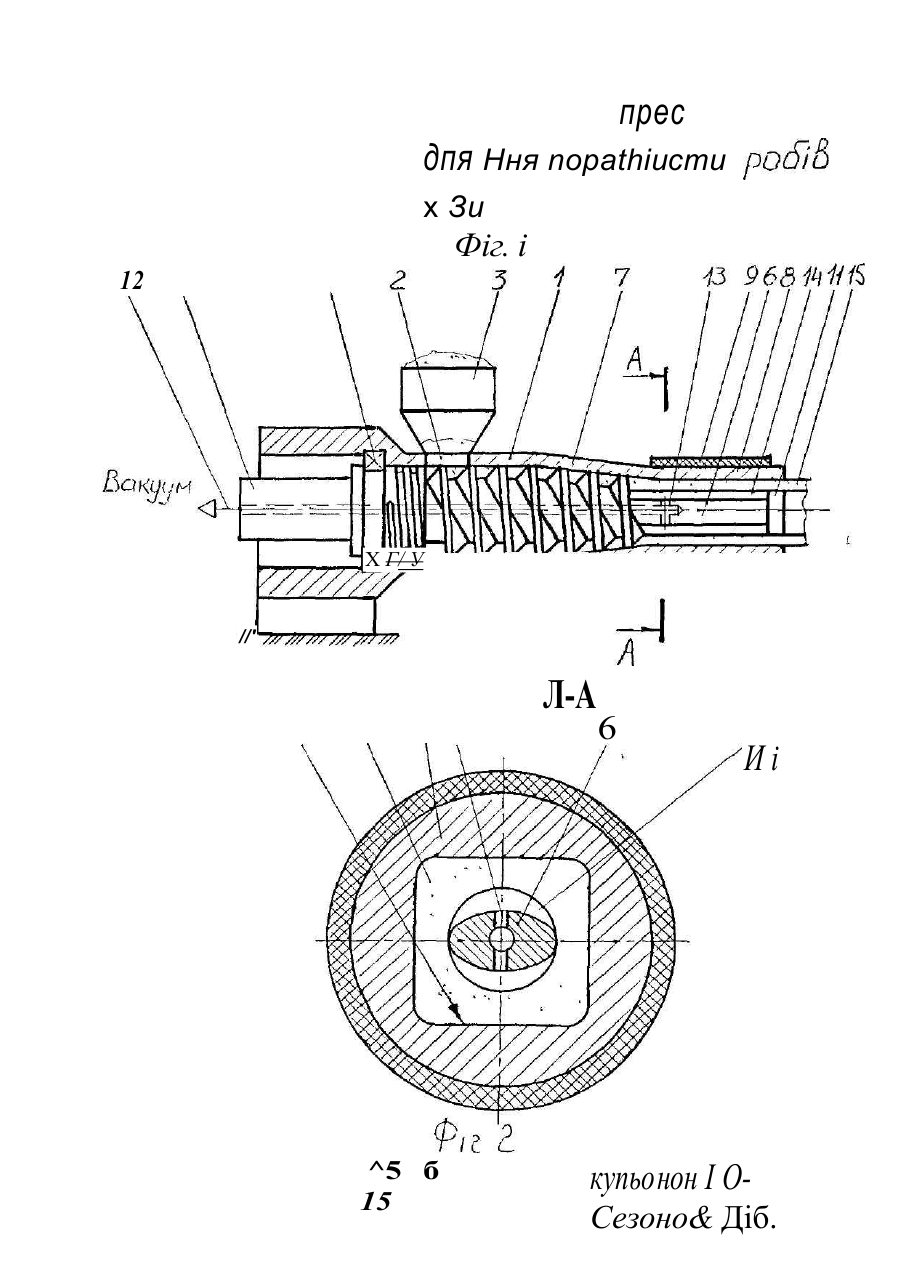

MTIK 6 B27N3/28 Шнековий прес для формування порожнистих виробів Винахід належить до деревопереробної промисловості, зокрема до шнекових пресів, та може бути використаний при брикетуванні деревних відходів або одержанні поі сінажних виробів з круглим поздовжнім отвором. Відомий шнековий прес для формування порожнистих виробів, що містить корпус із вхідним отвором, пресувальну та формуючу втулки, електронагрівачі та конічний шнек (а.с. 1152778 СРСР, кл. В 27 N 3/20, 1985). Конструкція цього .преса дозволяє одержувати вироби з деревної стружки, проте якість виробів залишається невисокою через їх велику вологість (оскільки волога, що міститься в сировині, при формуванні виробу не відводиться за його межі). Найбільш близьким за технічною суттю до технічного рішення, що заявляється, є шнековий прес для формування порожнистих виробів (а.с* 1629191 СРСР, кл. В 27 N 3/28, 1991), що містить корпус із завантажувальним вікном, пресувальну та споряджену нагрівачем формуючу втулки, а також розміщений у корпусі з можливістю обертання шнек з хвостовиком, виконаним у вигляді еліптичного циліндра. Конструкція даного преса не забезпечує відведення вологи із зазору між стінками отвору виробу та хвостовиком преса при формуванні порожнистих погонажних виробів (волога, яка виділилася з деревини, всмоктується нею знову після виходу виробу з преса; навіть при одержанні брикетів з деревних відходів частина вологи, яка виділилася, знову потрапляє в деревину). : В основу винаходу покладено задачу створити такий шнековий прес для формування порожнистих виробів, у якому нове виконання шнека та його сполучення з вакууммагістраллю забезпечили би своєчасне видалення за межі формованого виробу вологи, за рахунок чого підвищити якість виробу та запобігти подальшій зміні форми й розмірів формованих виробів. Поставлена задача вирішується тим, що в шнековому пресі для формування порожнистих виробів, що містить корпус із завантажувальним вікном, пресувальну та споряджену нагрівачем формуючу втулки, а також розміщений у корпусі з можливістю обертання шнек з хвостовиком, виконаним у вигляді еліптичного циліндра, згідно з винаходом. Новим є те, що шнек виконаний порожнистим і сполучається з вакууммагістраллю, хвостовик шнека має щонайменше один радіальний отвір і споряджений циліндричним наконечником, який відповідає формі порожнини виробу й розташований у кінці формуючої втулки. Виконання шнека з вказаними відмінними ознаками забезпечує своєчасне відведення вологи, яка виділяється з деревини (у вигляді крапель чи пари), крізь радіальний, а далі осьовий отвори шнека за межі преса. При цьому виключається вихід вологи за межі формуючої втулки в напрямку, формування завдяки наявності у шнеку циліндричного наконечника, який забезпечує до того ж калібрування отвору виробу на виході з шнекового преса. Суть винаходу пояснюється кресленнями, на яких зображено: на фіг. 1 - поздовжній розріз преса; на фіг.2 - переріз А-А на фіг. 1. Шнековий прес для формування порожнистих виробів містить корпус 1 із завантажувальним вікном 2 та воронкою 3. У корпусі на підшипниках 4 встановлений порожнистий шнек 5 з хвостовиком 6, виконаним у вигляді еліптичного циліндра. Корпус 1 споряджений пресувальною втулкою 7 та формуючою втулкою 8 з нагрівачами 9, яка має отвір 10 квадратного перерізу, який зменшується в напрямку формування. Хвостовик 6 шнека 5 споряджений циліндричним наконечником 11, який відповідає формі порожнини виробу та розташований у кінці формуючої втулки 8. При цьому шнек 5 виконаний порожнистим і сполучається з вакууммагістраллю 12, а з хвостовик 6 має щонайменше один радіальний отвір 13, сполучений з порожниною шнека 5. Прес працює таким чином. Вихідний матеріал надходить у воронку 3 та крізь завантажувальне вікно 2 потрапляє в порожнину корпуса 1, де захоплюється витками шнека 5, ущільнюється та рухається в напрямку до пресувальної втулки 7. Волога, яка виділяється з деревини при механічному стисканні та термічному руйігуванні продуктів часткового гідролізу полісахаридів деревини, випаровується й потрапляє в зазор 14 між хвостовиком 6 шнека 5 і стінкою порожнини формованого виробу 15. Завдяки сполученню зазора 14 з вакууммагістраллю 12 (за допомогою радіального отвору 13 та порожнини шнека), а також наявності циліндричного наконечника 11 водяна пара повністю відсмоктується та видаляється за межі виробу. Наконечник 11, який розташований у кінці формуючої втулки, виконує роль не тільки заглушки для запобігання виходу водяної пари в бік формування виробу, але й служить калібром при остаточному формуванні поздовжнього отвору виробу. Пропонований прес, нескладний у виготовленні та експлуатації, може бути використаний у виробництві високоякісних погонажних (безперервних) виробів з деревини чи деревно-полімерних композицій. прес дпя Ння nopathiucmu х Зи Фіг. і 12 X Г/ У //' Л-А ^5 б 15 6 Иі купьонон І ОСезоно& Діб.
