Стабілізатор постійної напруги

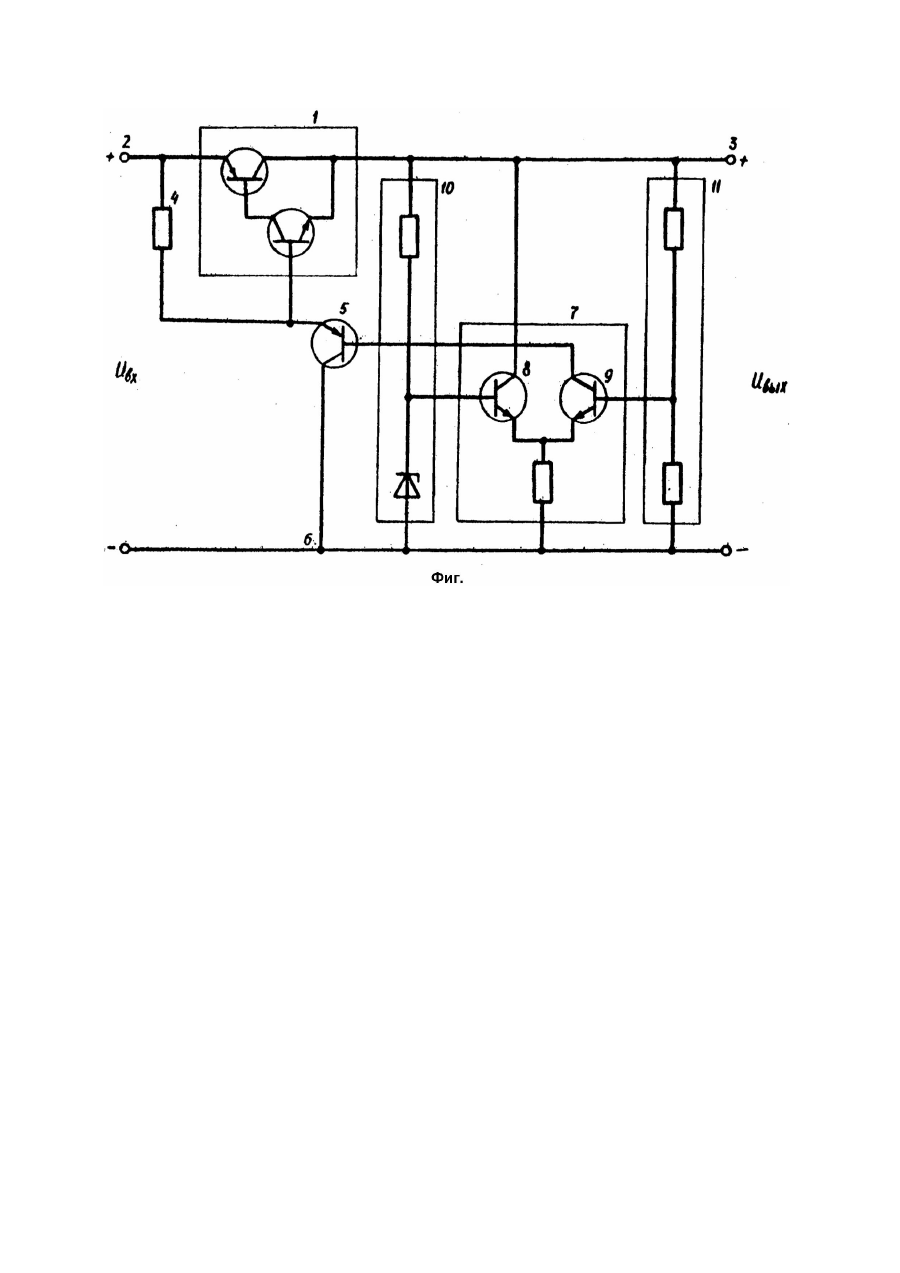

Изобретение относится к области электротехники и может быть использовано при проектировании источников вторичного электропитания. Наиболее близким по технической сущности и принятым за прототип является стабилизатор постоянного напряжения, содержащий регулирующий элемент, включенный в силовой цепи между выводами для подключения питающего напряжения и потребителя, усилитель обратной связи, неинвертирующий вход которого подключен к источнику опорного напряжений, инвертирующий вход соединен с выходом измерительного делителя выходного напряжения, включенного между выводом для подключения потребителя и общей шиной, дополнительный усилительный транзистор и токоограничивающий элемент, включенный между управляющим входом регулирующего элемента и выводом для подключения питающего напряжения. Существенными недостатками этого стабилизатора являются сложность схемного построения и проектирования из-за наличия вспомогательных цепей смещения и необходимости их расчета, а также пониженная устойчивость, что объясняется наличием инвертирования сигнала обратной связи. В основу изобретения поставлена задача создания устройства, в котором за счет исключения вспомогательных цепей смещения и необходимости их расчета, а также необходимости инвертирования сигнала обратной связи упрощается схема построения и проектирования с одновременным повышением устойчивости. Поставленная задача решается тем, что в стабилизаторе постоянного напряжения, содержащем регулирующий элемент, включенный в силовую цепь между выводами для подключения питающего напряжения и потребителя, усилитель обратной связи, неинвертирующий вход которого подключен к источнику опорного напряжения, инвертирующий вход соединен с выходом измерительного делителя выходного напряжения, включенного между выводом для подключения потребителя и общей шиной, дополнительный усилительный транзистор и токоограничительный элемент, включенный между управляющим входом регулирующего элемента и выводом для подключения питающего напряжения, согласно изобретению, управляющий вход регулирующего элемента соединен с выходом усилителя обратной связи через переход эмиттера-база дополнительного усилительного транзистора, коллектор которого подключен к общей шине. Такая совокупность существенных признаков и такое включение дополнительного усилительного транзистора позволяет исключить целый ряд элементов и режим инвертирования сигнала обратной связи, что приводит к упрощению устройства и повышению его устойчивости. На чертеже (фиг.) представлена электрическая схема заявляемого стабилизатора постоянного напряжения. Стабилизатор содержит регулирующий элемент 1, выводы 2, 3 для подключения питающего напряжения и потребителя, токоограничительный элемент 4, дополнительный усилительный транзистор 5, общую шину 6, усилитель обратной связи 7, выполненный на транзисторах 8, 9, источник опорного напряжения 10 и измерительный делитель 11. Регулирующий элемент 1 выполнен на транзисторах и включен в силовую цепь между выводами 2, 3 для подключения питающего напряжения и потребителя. Управляющий вход регулирующего элемента 1 черва токоограничительный элемент 4 связан с выводом 2 для подключения питающего напряжения, через переход эмиттер-коллектор дополнительного усилительного транзистора 5 подключен к общей шине 6, а через переход эмиттер-база дополнительного усилительного транзистора 5 соединен с выходом усилителя обратной связи 7, выполненного на транзисторах 8, 9 по дифференциальной схеме и неинвертирующим входом подключенного к источнику опорного напряжения 10, а инвертирующим входом - к выходу измерительного делителя 11 выходного напряжения, включенного между выводом 2 для подключения потребителя и общей шиной 6. Стабилизатор постоянного напряжения работает следующим образом. Выходное напряжение стабилизатора определяется напряжением источника опорного напряжения 10 и коэффициентом деления измерительного делителя 11 выходного напряжения и поддерживается стабильным при дестабилизирующих факторах за счет соответствующего изменения проводимости регулирующего элемента 1 под воздействием сигналов усилителя обратной связи 7 и дополнительного усилительного транзистора 5, Происходит это следующим образом. Например, при увеличении питающего напряжения в первоначальный момент несколько повышается выходное напряжение стабилизатора. Это приводит к увеличению проводимости транзистора 9 и к увеличению выходного тока усилителя обратной связи 7. Увеличение тока усилителя обратной связи 7 вызывает снижение управляющего тока регулирующего элемента 1 и одновременно увеличивает базовый ток дополнительного усилительного транзистора 5, повышая его проводимость. В результате повышается коллекторный ток дополнительного усилительного транзистора 5, а управляющий ток регулирующего элемента 1 снижается в большей степени, выходное напряжение стабилизатора изменяется в значительно меньшей степени. Таким образом стабилизатор обеспечивает высокое качество выходного напряжения. При этом существенно упрощается построение схемы стабилизатора, упрощается его проектирование и настройка, одновременно повышается устойчивость стабилизатора, т.к. проводимость дополнительного усилительного транзистора 5 изменяется в одной фазе с изменением проводимости транзистора 9 усилителя обратной связи.
