Випромінюючий нагрівник для сушіння полімерного та лакофарбового покриття виробів

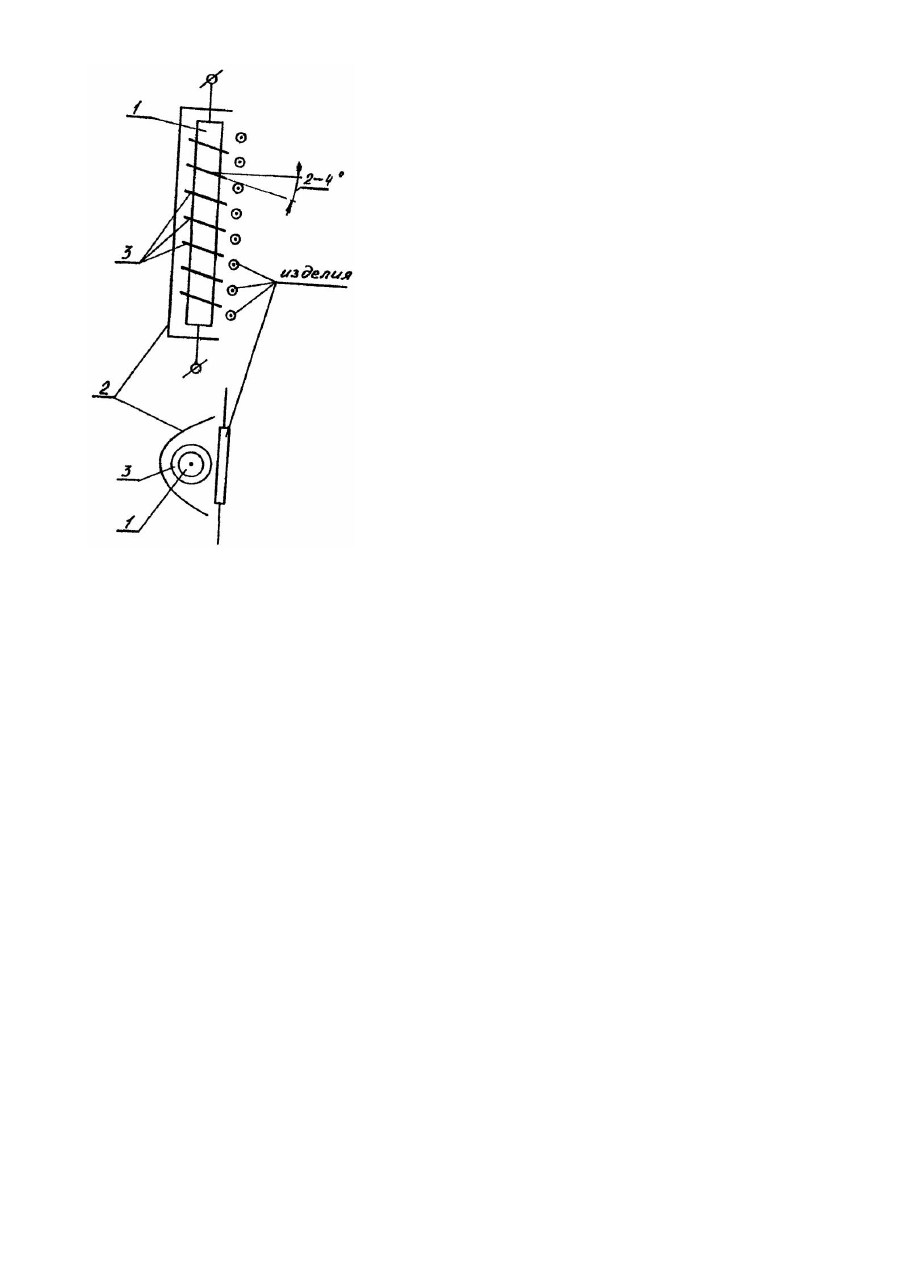

Изобретение относится к устройствам сушильной техники, в частности к излучающим нагревателям для сушки полимерных и лакокрасочных покрытий, в которых нагрев изделий осуществляется за счет теплового излучения. Известна установка для терморадиационной сушки изделий с лакокрасочным покрытием, в которой для повышения равномерности сушки и улучшения качества за счет равномерности облучения изделий последние располагаются с переменным по высоте расстоянием до излучающи х панелей [1]. Недостатком указанной установки является низкая эффективность использования радиационной составляющей, т.к. величина радиационного теплового потока уменьшается пропорционально квадрату расстояния между излучателем и приемником. Наиболее близким к заявляемому объекту является излучающий нагреватель содержащий трубчатые электронагреватель (ТЭН) с отражающим экраном [2]. Влияние восходящего конвективного потока нагретого ТЭНом воздуха обуславливает неравномерность теплового излучения устройства, что в итоге предопределяет невозможность равномерной сушки изделий, расположенных по высоте излучающего нагревателя, особенно электротехнических изделий с полимерным лакокрасочным покрытием. Задачей изобретения является усовершенствование излучающего нагревателя для сушки полимерного и лакокрасочного покрытия изделий путем использования в конструкции поперечных ребер, что приведет к равномерности теплового излучения и как результат повысит качество покрытия. Поставленная задача решается тем, что в излучающем нагревателе для сушки полимерного лакокрасочного покрытия изделий, содержащем трубчатый электрический нагреватель с отражающим экраном, согласно изобретению, трубчатый электрический нагреватель снабжен поперечными ребрами, выполненными наклонными в сторону высушиваемого изделия, а угол наклона равен 2-4°. Применение поперечных наклонных ребер из низкотеплопроводного материала позволит ограничить нарастание толщины нагретого слоя воздуха вокруг ТЭНа, исключить попадание перегретого воздуха в верхней части излучающего нагревателя на изделие. Использование ребер позволит повысить качество полимерного лакокрасочного покрытия высушиваемых изделий за счет высокой равномерности теплового излучения по высоте ТЭНа, при этом появится возможность улучшения условий эксплуатации ТЭНа за счет снятия перегрева воздуха в вер хней части и тем самым увеличения срока его службы. Излучающий нагреватель работает следующим образом. От разогретого ТЭНа 1 инфракрасное излучение распространяется во все стороны, часть его отражается отражающим экраном 2 и фокусируется на изделии. Одновременно формируется конвективный поток нагретого воздуха в виде нарастающего вдоль ТЭНа слоя воздуха переменной температуры и, соответственно, теплового излучения ТЭНа по высоте. На чертеже изображена схема предлагаемого излучающего нагревателя для сушки полимерного и лакокрасочного покрытия изделий. Она содержит ТЭН 1 с отражающим экраном 2, поперечные тонкие ребра 3 из низкотеплопроводного материала, наклоненные к высушиваемому изделию под углом 2-4°. Наличие поперечных ребер 3, наклоненных в сторону высуши ваемого изделия, нарастание толщины нагретого слоя воздуха вокруг ТЭНа ограничивается этими ребрами, а перегретый воздух не попадает в верхней части излучающего нагревателя на изделие и отводится посредством наклонных ребер 3 в противоположную от высушиваемого изделия сторону, и может быть впоследствии утилизирован. Угол наклона ребер не должен быть большим, чтобы не затенять излучение от ТЭНа на нагреваемое изделие, но в то же время этот угол должен быть достаточным, чтобы организовать циркуляцию воздуха от изделия в полость отражателя. Толщина ребер должна быть минимальной из условия минимума затеняемости ТЭНа, а также из условия их минимальной тепловой эффективности.
