Двошарнірний катковий ланцюг для конвейєрів

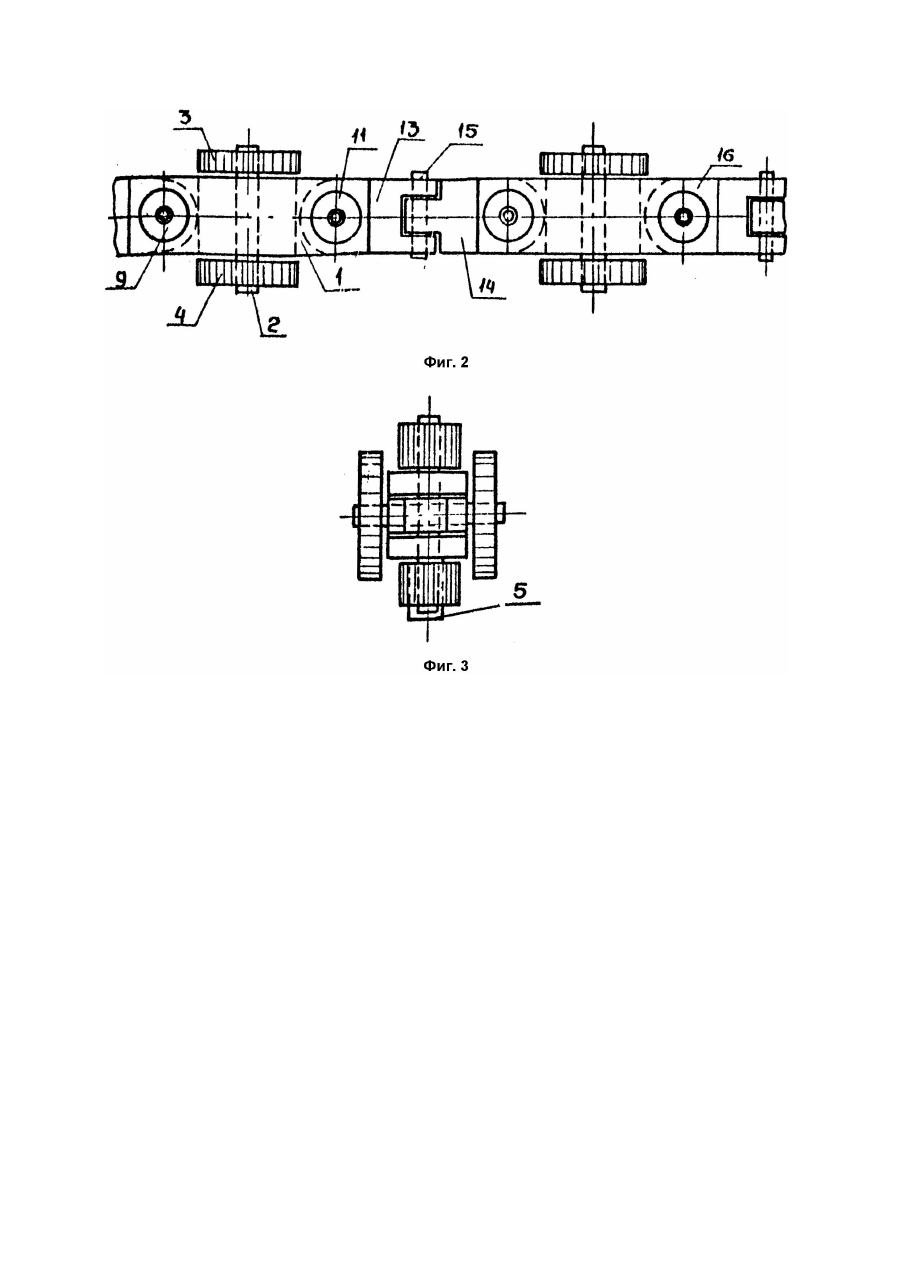

Изобретение относится к подъемнотранспортному оборудованию, а именно к тяговым цепям, преимущественно подвесных конвейеров. Известна двухшарнирная пластинчатая цепь для конвейеров, включающая звенья, в отверстиях которых на осях установлены опорные катки, и связанные соединительными элементами с этими звеньями другие звенья, пластины последних выполнены в виде плоской крестовины с неравновеликими частями, при этом на концах меньшей части крестовины выполнены отверстия, в которых размещены оси направляющих катков [1]. Однако, ввиду большого шага между направляющими катками такая цепь непригодна для использования в легких конвейерах с малыми радиусами (150 - 180мм) горизонтальных изгибов пути конвейера. Прототипом изобретения является двухшарнирная катковая цепь для конвейеров, включающая звенья с осью опорных катков и звенья с направляющими катками, соединенные между собой с помощью вертикальных осей, грузонесущий элемент для подвески [2]. Недостаток известной цепи состоит в том, что чередование звеньев с опорными катками со звеньями с направляющими катками увеличивает шаг между осями направляющих катков, и исключает тем самым применение такой цепи в конвейерах, ходовой путь которых выполнен с малыми радиусами поворотных участков. Кроме того, установка на одном звене двух пар опорных катков повышает металлоемкость и массу цепи в целом, что нерационально для подвесных конвейеров легкого типа. В основу изобретения поставлена задача путем установки направляющих катков на осях вертикальных шарниров и соединения звеньев между собой посредством промежуточных элементов, шарнирно связанных горизонтальной осью, повысить гибкость цепи. Поставленная задача решается тем. что в двухшарнирной катковой цепи для конвейера, содержащей звенья с опорными и направляющими катками, соединенные между собой с помощью осей вертикальных шарниров, грузонесущий элемент для подвески, согласно изобретению направляющие катки установлены на осях вертикальных шарниров, звенья соединены между собой посредством промежуточных элементов, шарнирно связанных горизонтальной осью. Установка направляющих катков на осях вертикальных шарниров и соединение звеньев цепи посредством соединенных один с другим горизонтальной осью промежуточных элементов позволяет создать цепь с повышенной гибкостью для ее перемещения по ходовому пути конвейера с радиусами изгиба пути порядка 150мм. Совокупность существенных признаков изобретения обеспечивает достижение технического результата, заключающегося в повышении гибкости цепи. На фиг.1 изображен общий вид цепи; на фиг.2 - то же, вид в плане; на фиг.3 - то же, вид сбоку. Предлагаемая двухшарнирная катковая цепь для конвейеров содержит звенья 1 с осями 2 опорными катками 3, 4, грузонесущим элементом 5 с отверстием 6 для крепления грузовой подвески, и с осями 7, 8 вертикальных шарниров, на которых установлены направляющие катки 9, 10 и 11, 12. Звенья 1 цепи связаны между собой шарнирно при помощи промежуточных элементов 13 и 14, соединенных друг с другом осью 15 горизонтального шарнира. Двухшарнирная цепь работает следующим образом. При включении привода (не показан) конвейера и взаимодействии зубьев звездочки углового привода с направляющими катками 9, 10 или кулаков гусеничного привода с концами осей 15 происходит перемещение звеньев цепи на опорных катках 3 и 4 по пути трассы конвейера. Тяговое усилие передается с катков 9, 10 и ось 7 через звено 1, ось 8, элемент 13, ось 15. элемент 14, на последующие звенья 16 цепи. Конфигурация деталей цепи позволяет выполнить их из пластмассы и композиционных материалов.
