Рятувальний пристрій індивідуального користування

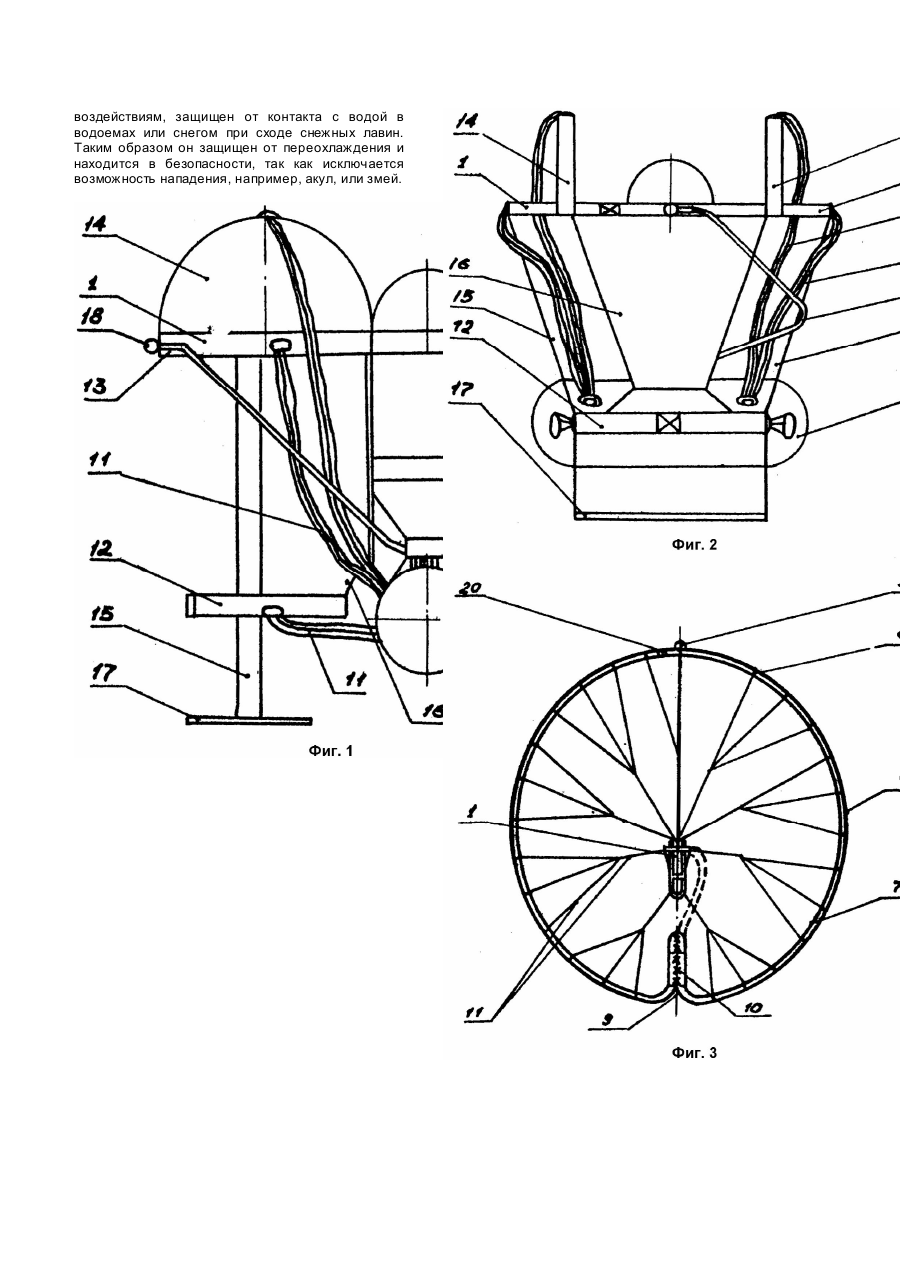

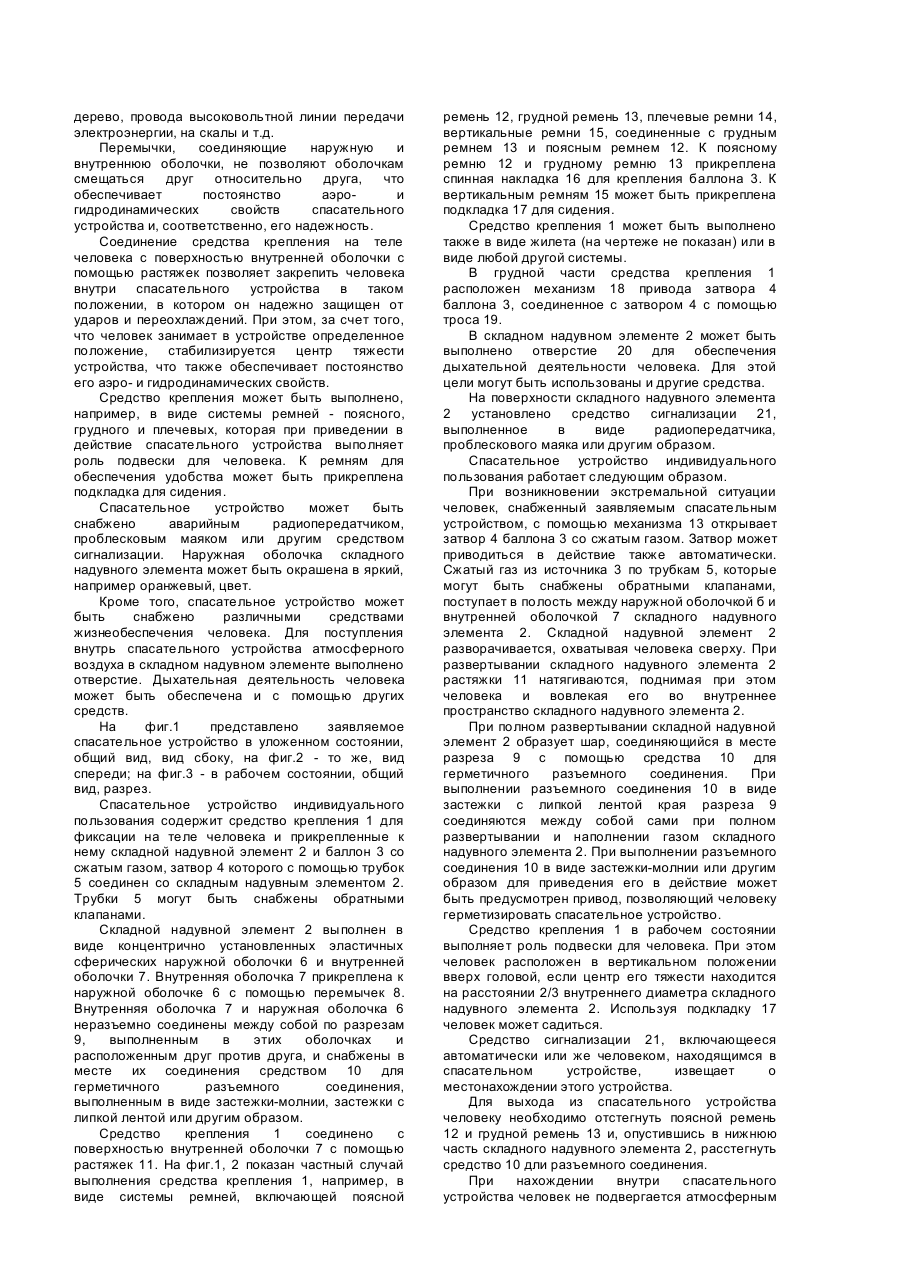

Изобретение относится к средствам спасения людей, потерпевших бедствие вследствие кораблекрушения, аварии самолета, схода с гор лавин, селей, а также может быть использовано для снаряжения альпинистов и экипажей подводных лодок. Наиболее близким по технической сущности и достигаемому результату является спасательное устройство индивидуального пользования, включающее средство крепления на теле человека и прикрепленные к средству крепления складной надувной элемент и баллон со сжатым газом, затвор которого соединен с помощью трубок со складным надувным элементом. Складной надувной элемент выполнен в виде U-образного воротника, охватывающего шею человека, и может быть надет при необходимости перед прыжком в воду или после попадания в нее в результате аварии судна. Известное устройство не обладает аэро- и гидродинамическими свойствами, необходимыми для надежной защиты человека от удара или переохлаждения и обеспечения его безопасности при аварии судна, при сходе с гор лавин или при авиакатастрофах. На складной надувной элемент, выполненный в виде U-образного воротника действует недостаточная выталкивающая сила и поэтому поддерживается на плаву только голова человека, тогда как туловище находится под водой. При этом складной надувной элемент не обеспечивает защиту человека от удара о поверхность воды или выступающие части корабля, а также от переохлаждения или нападения акул в море или океане и змей, обитающих в реках и других водоемах. Недостаточная подъемная и выталкивающая сила, действующая на складной надувной элемент известной конструкции, не позволяет использовать известное спасательное устройство для спасения людей в горах, в частности при сходе лавин, или при авиакатастрофах. В основу изобретения поставлена задача усовершенствовать спасательное устройство индивидуального пользования путем нового конструктивного выполнения складного надувного элемента и введения новых связей между ним и средством крепления на теле человека, что обеспечит улучшение аэро- и гидродинамических свойств спасательного устройства путем повышения действующей на него выталкивающей и подъемной силы и приведет к повышению надежности защиты человека от удара или переохлаждения, а также позволит расширить функциональные возможности устройства, обеспечив безопасность людей при использовании для его спасения при сходах с гор лавин, авиакатастрофах, для снаряжения альпинистов и т.д. Поставленная задача решается тем, что в спасательном устройстве индивидуального пользования, включающем средство крепления для фиксации на теле человека и прикрепленные к средству крепления складной надувной элемент и баллон со сжатым газом, затвор которого соединен с помощью трубок со складным надувным элементом, согласно изобретению, новым является то, что складной надувной элемент выполнен в виде наружной и прикрепленной к ней с помощью перемычек внутренней концентрично установленных эластичных сферических оболочек, имеющих расположенные друг против друга разрезы, при этом края наружной и внутренней сферических оболочек соединены между собой в месте разреза неразъемно и снабжены средством для герметичного разъемного соединения, а средство крепления на теле человека соединено с поверхностью оболочки с помощью растяжек. Причинно-следственная связь между совокупностью существенных признаков заявляемого изобретения м достигаемым технических результатом заключается в том, что заявляемое конструктивное выполнение спасательного устройства индивидуального пользования, а именно: - выполнение складного надувного элемента в виде наружной и внутренней концентричных сферических эластичных оболочек, скрепленных между собой перемычками; - неразъемное соединение наружной и внутренней эластичных оболочек между собой по краям выполненных в них и расположенных друг против друга разрезов; - снабжение складного надувного элемента в месте неразъемного соединения наружной и внутренней оболочек средством для герметичного разъемного соединения; - соединение средства крепления на теле человека с поверхностью внутренней оболочки с помощью растяжек, в совокупности с известными признаками обеспечивает возможность улучшить аэро- и гидродинамические свойства спасательного устройства путем повышения подъемной или выталкивающей сил, действующих на него, и при этом изолировать человека, терпящего бедствие, от окружающей среды и, таким образом, повысить надежность его защиты от ударов и переохлаждения, обеспечить его безопасность и расширить функциональные возможности устройства. Устройство предохраняет человека от удара при падении как в воду, так и не любую другую поверхность. Складной надувной элемент при поступлении во внутреннюю полость между наружной и внутренней оболочками сжатого газа от баллона разворачивается, охватывая человека сверху. При этом растяжки, прикрепленные одним концом к поверхности внутренней оболочки, а другим - к средству крепления на теле человека, натягиваясь, втягивают через разрез человека внутрь сферы и оболочка замыкается с помощью разъемного соединения, образуя шар, внутри которого находится человек. На предлагаемое спасательное устройство действует подъемная сила, достаточная для того, чтобы в рабочем состоянии удерживаться сколько угодно долго над поверхностью воды. При использовании такого спасательного устройства в горах оно вытесняется наверх и всегда находится на поверхности движущейся лавины. При диаметре складного надувного элемента не менее 10 метров устройство обладает необходимыми аэродинамическими свойствами и обеспечивает безопасную скорость падения, благодаря чему может быть успешно использован для спасения людей при авиакатастрофах. При атом обеспечивается надежная защита человека не только при приземлении спасательного устройства на ровную поверхность, но и при его попадании на дерево, провода высоковольтной линии передачи электроэнергии, на скалы и т.д. Перемычки, соединяющие наружную и внутреннюю оболочки, не позволяют оболочкам смещаться друг относительно друга, что обеспечивает постоянство аэрои гидродинамических свойств спасательного устройства и, соответственно, его надежность. Соединение средства крепления на теле человека с поверхностью внутренней оболочки с помощью растяжек позволяет закрепить человека внутри спасательного устройства в таком положении, в котором он надежно защищен от ударов и переохлаждений. При этом, за счет того, что человек занимает в устройстве определенное положение, стабилизируется центр тяжести устройства, что также обеспечивает постоянство его аэро- и гидродинамических свойств. Средство крепления может быть выполнено, например, в виде системы ремней - поясного, грудного и плечевых, которая при приведении в действие спасательного устройства выполняет роль подвески для человека. К ремням для обеспечения удобства может быть прикреплена подкладка для сидения. Спасательное устройство может быть снабжено аварийным радиопередатчиком, проблесковым маяком или другим средством сигнализации. Наружная оболочка складного надувного элемента может быть окрашена в яркий, например оранжевый, цвет. Кроме того, спасательное устройство может быть снабжено различными средствами жизнеобеспечения человека. Для поступления внутрь спасательного устройства атмосферного воздуха в складном надувном элементе выполнено отверстие. Дыхательная деятельность человека может быть обеспечена и с помощью других средств. На фиг.1 представлено заявляемое спасательное устройство в уложенном состоянии, общий вид, вид сбоку, на фиг.2 - то же, вид спереди; на фиг.3 - в рабочем состоянии, общий вид, разрез. Спасательное устройство индивидуального пользования содержит средство крепления 1 для фиксации на теле человека и прикрепленные к нему складной надувной элемент 2 и баллон 3 со сжатым газом, затвор 4 которого с помощью трубок 5 соединен со складным надувным элементом 2. Трубки 5 могут быть снабжены обратными клапанами. Складной надувной элемент 2 выполнен в виде концентрично установленных эластичных сферических наружной оболочки 6 и внутренней оболочки 7. Внутренняя оболочка 7 прикреплена к наружной оболочке 6 с помощью перемычек 8. Внутренняя оболочка 7 и наружная оболочка 6 неразъемно соединены между собой по разрезам 9, выполненным в этих оболочках и расположенным друг против друга, и снабжены в месте их соединения средством 10 для герметичного разъемного соединения, выполненным в виде застежки-молнии, застежки с липкой лентой или другим образом. Средство крепления 1 соединено с поверхностью внутренней оболочки 7 с помощью растяжек 11. На фиг.1, 2 показан частный случай выполнения средства крепления 1, например, в виде системы ремней, включающей поясной ремень 12, грудной ремень 13, плечевые ремни 14, вертикальные ремни 15, соединенные с грудным ремнем 13 и поясным ремнем 12. К поясному ремню 12 и грудному ремню 13 прикреплена спинная накладка 16 для крепления баллона 3. К вертикальным ремням 15 может быть прикреплена подкладка 17 для сидения. Средство крепления 1 может быть выполнено также в виде жилета (на чертеже не показан) или в виде любой другой системы. В грудной части средства крепления 1 расположен механизм 18 привода затвора 4 баллона 3, соединенное с затвором 4 с помощью троса 19. В складном надувном элементе 2 может быть выполнено отверстие 20 для обеспечения дыхательной деятельности человека. Для этой цели могут быть использованы и другие средства. На поверхности складного надувного элемента 2 установлено средство сигнализации 21, выполненное в виде радиопередатчика, проблескового маяка или другим образом. Спасательное устройство индивидуального пользования работает следующим образом. При возникновении экстремальной ситуации человек, снабженный заявляемым спасательным устройством, с помощью механизма 13 открывает затвор 4 баллона 3 со сжатым газом. Затвор может приводиться в действие также автоматически. Сжатый газ из источника 3 по трубкам 5, которые могут быть снабжены обратными клапанами, поступает в полость между наружной оболочкой б и внутренней оболочкой 7 складного надувного элемента 2. Складной надувной элемент 2 разворачивается, охватывая человека сверху. При развертывании складного надувного элемента 2 растяжки 11 натягиваются, поднимая при этом человека и вовлекая его во внутреннее пространство складного надувного элемента 2. При полном развертывании складной надувной элемент 2 образует шар, соединяющийся в месте разреза 9 с помощью средства 10 для герметичного разъемного соединения. При выполнении разъемного соединения 10 в виде застежки с липкой лентой края разреза 9 соединяются между собой сами при полном развертывании и наполнении газом складного надувного элемента 2. При выполнении разъемного соединения 10 в виде застежки-молнии или другим образом для приведения его в действие может быть предусмотрен привод, позволяющий человеку герметизировать спасательное устройство. Средство крепления 1 в рабочем состоянии выполняет роль подвески для человека. При этом человек расположен в вертикальном положении вверх головой, если центр его тяжести находится на расстоянии 2/3 внутреннего диаметра складного надувного элемента 2. Используя подкладку 17 человек может садиться. Средство сигнализации 21, включающееся автоматически или же человеком, находящимся в спасательном устройстве, извещает о местонахождении этого устройства. Для выхода из спасательного устройства человеку необходимо отстегнуть поясной ремень 12 и грудной ремень 13 и, опустившись в нижнюю часть складного надувного элемента 2, расстегнуть средство 10 дли разъемного соединения. При нахождении внутри спасательного устройства человек не подвергается атмосферным воздействиям, защищен от контакта с водой в водоемах или снегом при сходе снежных лавин. Таким образом он защищен от переохлаждения и находится в безопасности, так как исключается возможность нападения, например, акул, или змей.
